迷你直插式300W电脑供电模块结构设计

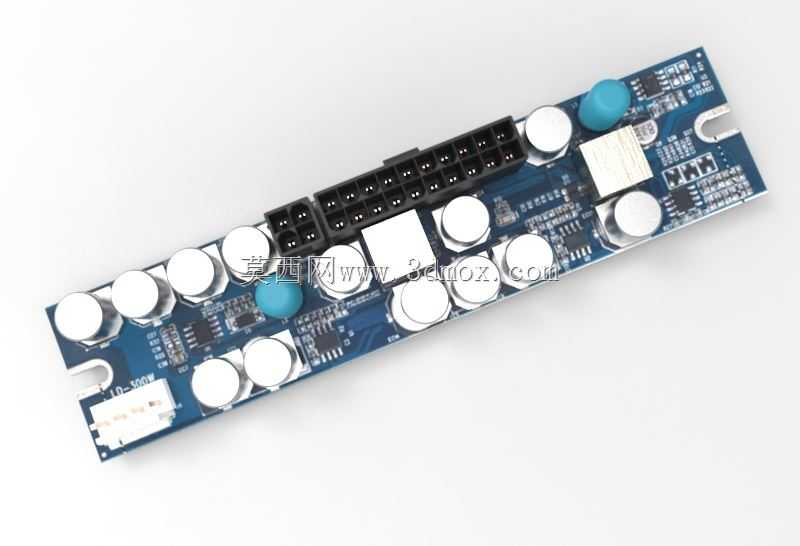

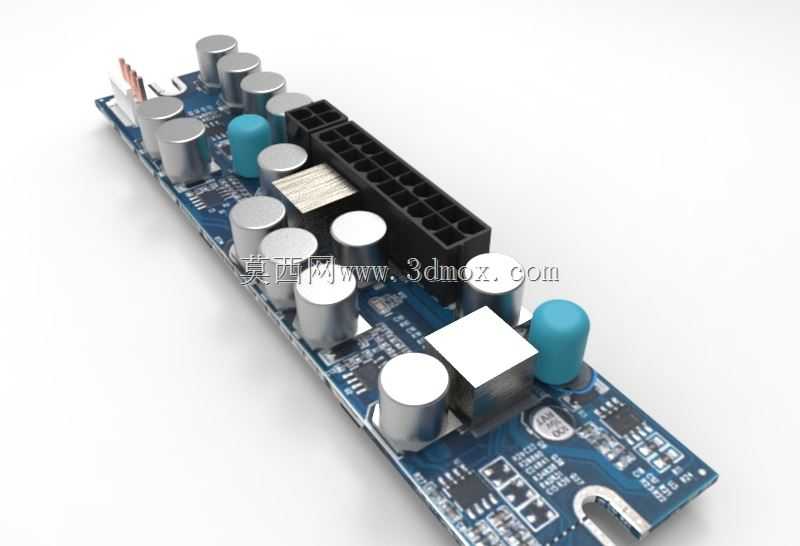

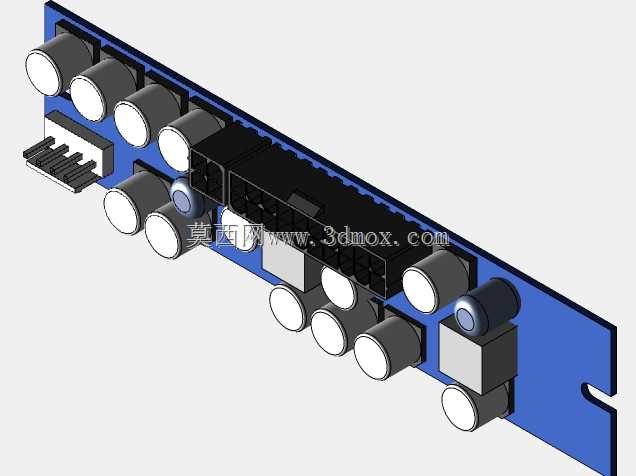

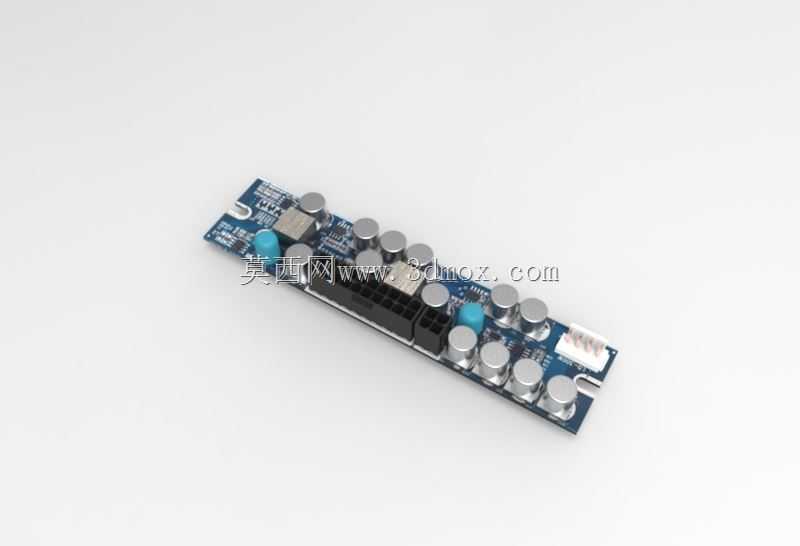

这款直插式供电模块主要面向紧凑型电脑装机、迷你主机改装、小型嵌入式工控设备的供电场景，能够在狭小的机箱内部空间完成直流到多路直流的电压转换，为电脑主板、存储设备、外接扩展卡提供稳定的多档位电压输出，替代传统体积庞大的ATX电源，大幅缩减整机占用的安装空间，适配ITX迷你主板、背挂式装机、开放式测试平台等多种特殊装机需求。模块整体采用长条形窄版PCB布局，所有元器件均排布在PCB单面，板载多颗大容量固态电解电容负责输出端滤波，搭配高频磁芯电感完成能量转换，蓝色直插式安规电容负责输入端EMI滤波，有效滤除供电线路中的杂波干扰，保障输出电压的纹波控制在硬件可接受的范围内，避免因供电不稳导致的硬件重启、数据丢失等问题。模块一端集成标准ATX主板供电插针，可直接与主板对应插座直插连接，无需额外转接线材，减少线路损耗与接触不良的隐患，板载的功率器件贴装在PCB对应位置，预留了足够的散热间隙，在额定300W功率输出工况下可依靠空气自然对流完成散热，无需额外加装散热风扇，实现零噪音运行。设计阶段充分考虑了狭小空间的安装边界，整体板型宽度控制在标准24pin供电插座的宽度范围内，长度方向避开主板上的内存插槽、M.2硬盘安装位等易冲突区域，安装后不会与周边硬件产生物理干涉，PCB边缘预留了固定孔位，可配合绝缘扎带或者塑料卡扣完成模块在机箱内的固定，避免使用过程中因震动导致插针松动。模块的电路布局遵循强电与弱电分区排布的原则，输入回路与输出回路保持足够的安全间距，板载的过流、过压保护元器件布置在输入端口附近，出现异常工况时可第一时间切断供电回路，保护后端连接的电脑硬件不受损坏，所有贴片元器件均采用回流焊工艺排布，直插件引脚预留标准焊接长度，兼顾生产装配的便利性与长期使用的结构可靠性，能够在常规桌面电脑的工作温度范围内稳定输出足额功率，满足日常办公、轻度影音娱乐等场景下的硬件供电需求。
