涡轮增压器用离心式叶轮三维设计

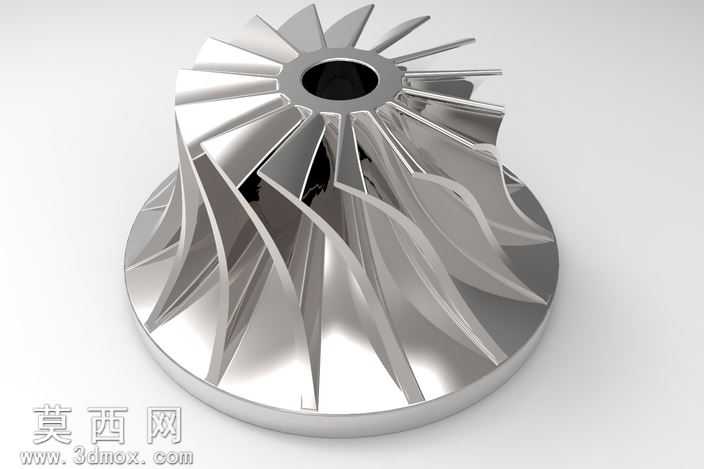

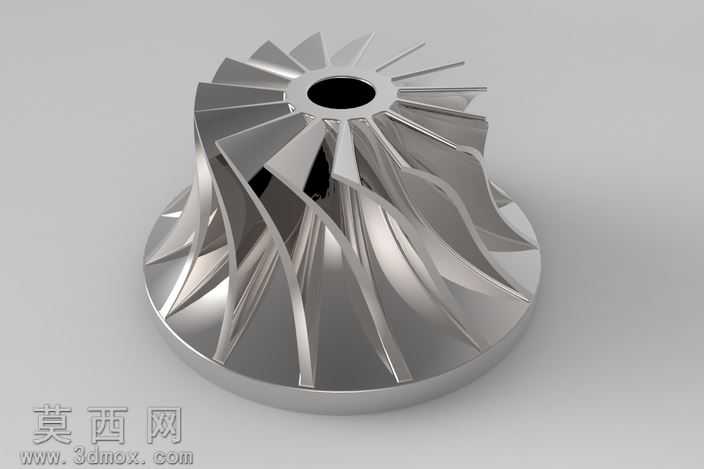

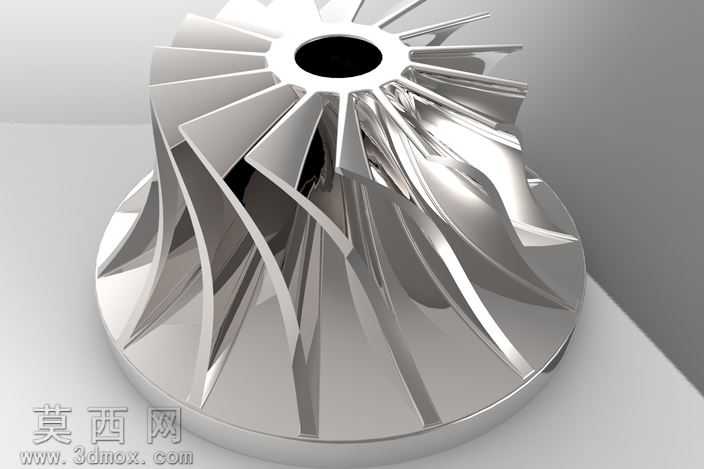

本作品为涡轮增压器配套使用的离心式叶轮三维模型，建模过程围绕流体力学性能需求与精密加工可行性展开，首先确定叶轮的核心气动参数，基于径流涡轮的工作特性设定轮毂直径、轮缘直径、叶片进口安装角与出口后弯角度，保证气流在流道内的顺畅转向，降低流动损失。建模阶段先构建回转基体特征，通过旋转命令生成叶轮的轮毂与轮盘基体，保证中心安装孔的同轴度公差，匹配涡轮轴的装配需求。叶片部分采用曲面建模方式，先绘制叶片中弧线的空间引导线，结合不同叶高截面的翼型轮廓，通过放样、曲面缝合命令生成单张叶片的实体特征，叶片型线沿叶高方向采用变曲率设计，从轮毂处的大安装角平滑过渡到轮缘处的小安装角，兼顾气动效率与结构强度。完成单叶片建模后，通过圆周阵列命令生成全部叶片，阵列过程严格保证叶片间的节距误差控制在合理范围，避免运转时出现动不平衡问题。模型的细节处理上，对叶片与轮毂、轮盘的连接位置做了圆角过渡处理，消除应力集中点，提升叶轮在高转速工况下的结构可靠性，叶片前缘做了小圆角钝化处理，降低来流冲击损失，叶片尾缘做了减薄处理，优化气流出口的流动状态。材质渲染阶段采用抛光金属材质，模拟高温合金加工后的金属质感，调整反射参数还原精密机加零件的表面光泽，通过环境光遮蔽效果突出叶片间流道的空间结构，清晰展示叶片的扭曲形态与整体布局。整个模型的结构设计完全匹配涡轮增压器的实际工作需求，既保证了气动性能的合理性，也兼顾了后续五轴加工的工艺可行性，所有曲面特征均满足G1连续要求，无破面、重叠等建模缺陷，可直接用于后续的流体仿真分析、结构强度校核以及数控加工编程使用，能够直观展示离心叶轮的空间结构与设计逻辑，为涡轮增压器核心部件的设计优化提供精准的三维参考。
