霍尼韦尔AGT1500燃气涡轮发动机剖面结构模型

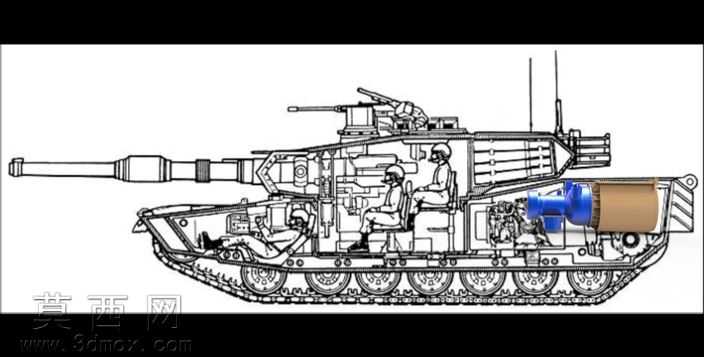

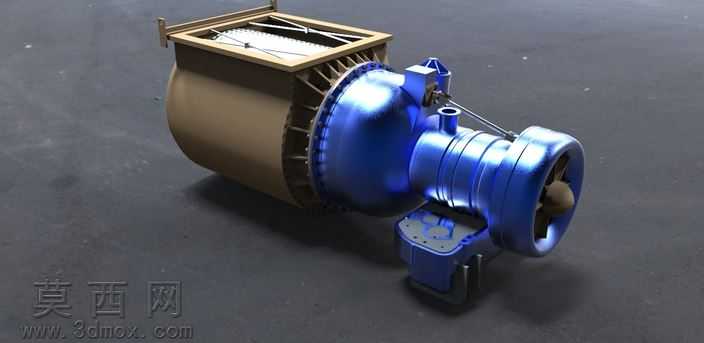

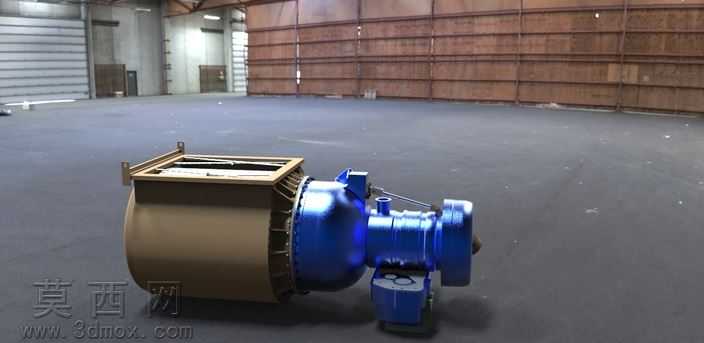

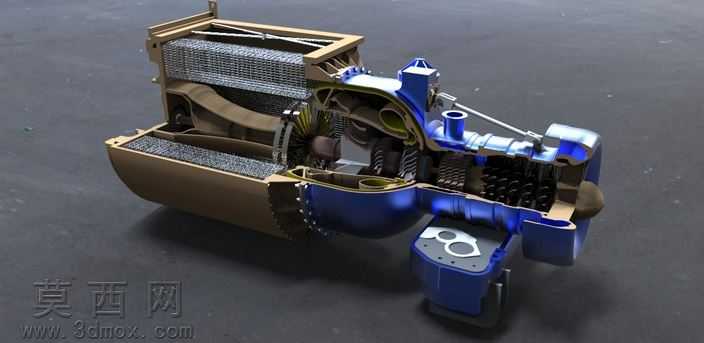

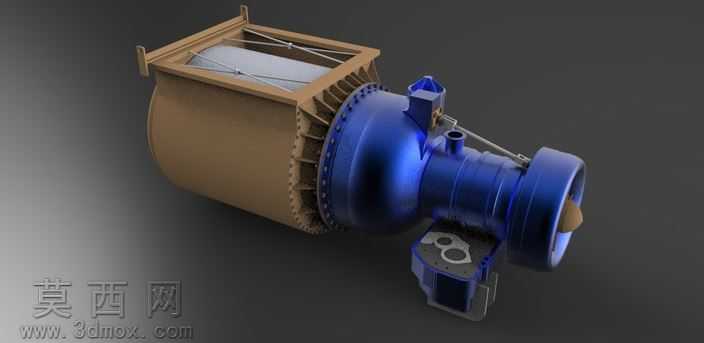

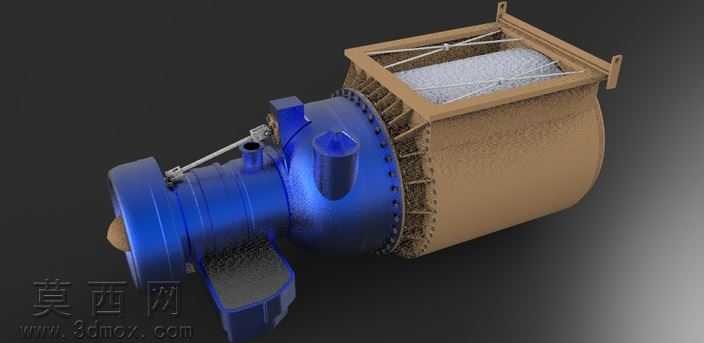

本模型为霍尼韦尔AGT1500燃气涡轮发动机的剖视展示三维模型，建模过程严格参照该型发动机的真实结构参数进行比例还原，采用自顶向下的建模思路，先搭建整机的核心动力路径框架，再逐层拆分进气段、压气机段、燃烧室段、涡轮段、排气段以及附属传动与换热组件的独立结构。建模阶段对每一级压气机叶片的叶型曲面做了连续曲率处理，保证叶片气动外形的还原度，燃烧室区域的火焰筒、喷油嘴、点火组件均做了独立的实体建模，还原了内部气流通道的弯折与导流结构，回热器部分的换热芯体采用阵列化建模方式，精准还原了交错排布的换热格栅与导流隔板结构，外部机匣的安装法兰、管路接口、检修口盖也都按照真实装配关系做了对位处理，各部件之间的装配间隙、连接卡扣、螺栓点位都做了对应还原，保证模型可用于结构演示与装配原理讲解。材质渲染阶段，针对不同部件的真实材质做了区分设置：压气机与涡轮叶片采用高温合金材质，赋予带有金属磨砂质感的深蓝色金属材质，还原高温部件的涂层外观；机匣部分根据不同区段的材质差异，分别设置了铸铝的哑光浅棕质感与高温合金的亮面金属质感；回热器的换热格栅采用细密的金属网材质，还原金属丝网的通透与反光特性；密封件、管路接头等非金属部件设置了对应的橡胶、工程塑料材质，不同材质的粗糙度、反光度、金属度参数都经过反复调试，在剖面展示视角下可以清晰区分不同功能的组件。模型采用半剖的展示形式，将发动机内部的转子同轴结构、气流走向路径、动力传递链路都直观呈现出来，既保留了发动机外部的整体轮廓与安装接口特征，又完整展示了内部核心部件的排布逻辑，可用于燃气涡轮发动机的结构教学、动力原理演示、装甲车辆动力系统配套展示等场景，建模过程中对细小结构做了合理的优化处理，在保证结构还原度的同时控制了整体模型的面数，兼顾展示效果与运行流畅度。
