LCD2004字符液晶显示模块结构设计

LCD2004字符液晶显示模块是工业控制、嵌入式开发、智能仪器仪表领域应用极为广泛的人机交互显示组件，能够同时显示2行、每行20个ASCII标准字符，可完成设备运行参数展示、操作菜单提示、故障代码反馈、状态信息播报等核心交互功能，在小型工控终端、环境监测设备、实验教学装置、小型智能家电控制板、3D打印机操控面板、电源管理设备等场景中承担着核心的信息输出作用，是低成本人机交互方案中普及率极高的显示部件。

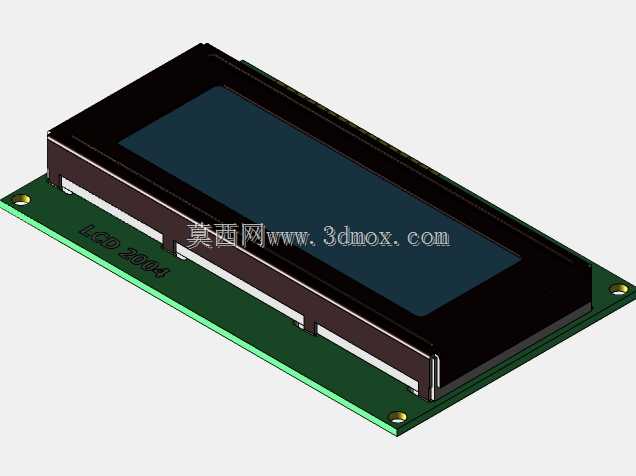

该模型完全按照实物真实尺寸进行1:1还原设计，完整复现了LCD2004模块的全部结构细节：主体部分包含黑色液晶固定外框、蓝色背光显示视窗、绿色PCB安装基板，基板上清晰还原了板身丝印的型号标识、板边16个直插式排针引脚的排布位置，以及基板四角的安装固定孔位，所有结构的相对位置、尺寸比例都和量产实物保持一致，能够直接用于整机结构的装配干涉校验、安装空间预留验证。

在设计思路上，该模型优先保障安装边界尺寸的准确性，严格遵循行业通用的LCD2004模块安装规范：PCB基板的长宽尺寸、固定孔的中心距、排针引脚的间距与伸出长度、液晶视窗的开口范围、外框的凸起高度都完全匹配通用量产件的参数，结构设计师在进行整机布局时，可以直接调用该模型完成面板开孔位置设计、安装柱高度匹配、排线走线路径规划，无需额外测量实物尺寸，能够有效缩短产品开发阶段的结构验证周期。同时模型还原了模块的分层结构特征，区分了液晶玻璃层、背光层、PCB基板层、固定胶框层的不同厚度，能够帮助开发者更直观地理解模块的装配逻辑，在进行外壳设计时合理预留避让空间，避免出现装配后屏幕被挤压、视窗对位偏移、排针插接干涉等常见结构问题。

从实际应用适配性来看，该模型还原的通用版LCD2004模块兼容市面上绝大多数同规格字符屏的安装尺寸，不管是采用并行接口还是串行转接版的同尺寸模块，都能匹配对应的安装空间，可广泛用于各类需要搭载字符液晶显示的设备结构设计中，为整机的人机交互部分布局提供精准的三维结构参考。
