大宇220LC挖掘机栅格斗结构设计

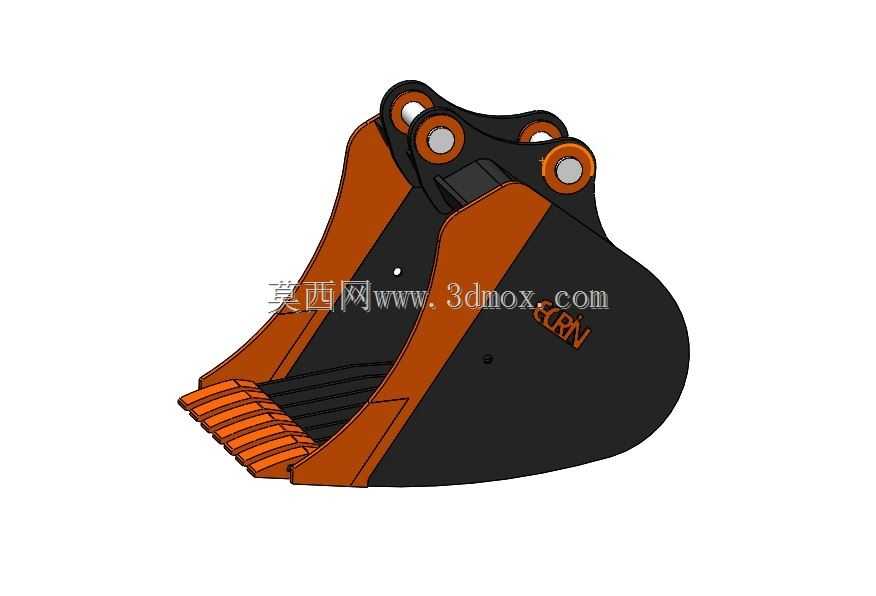

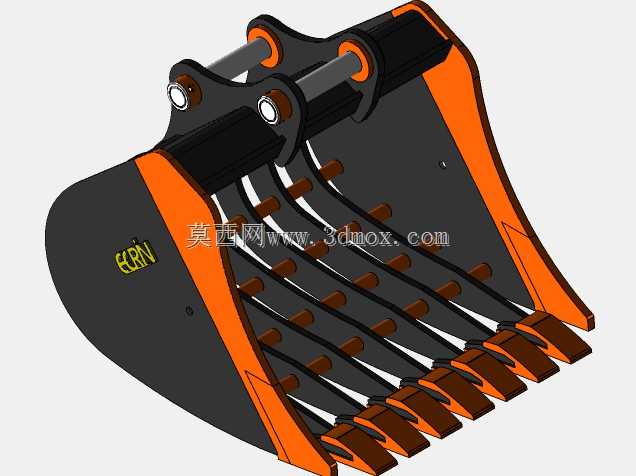

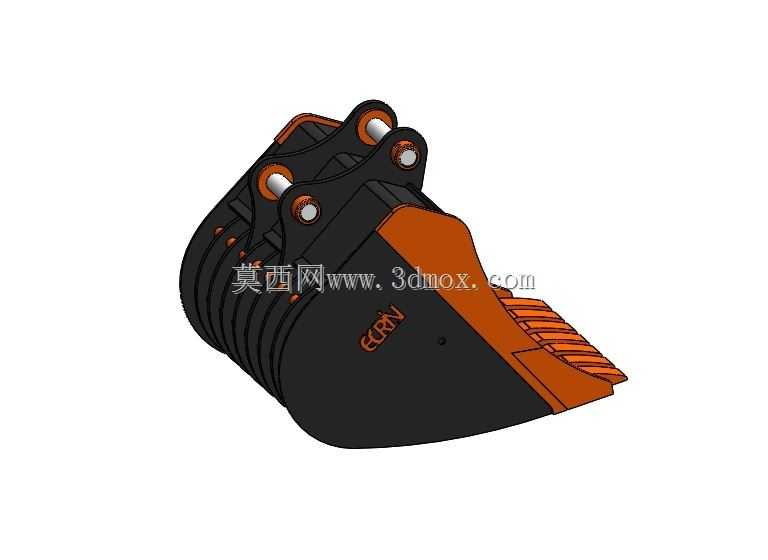

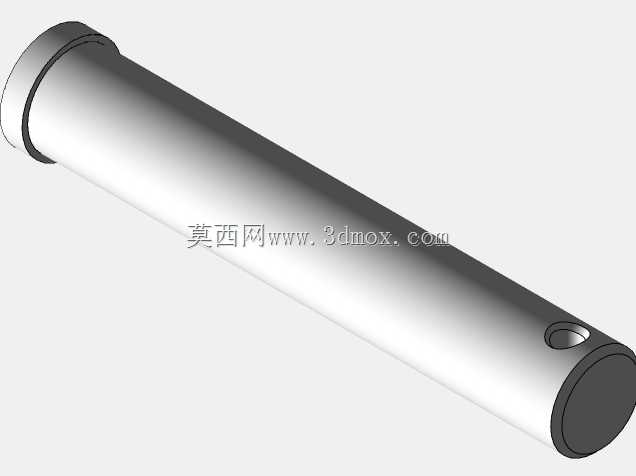

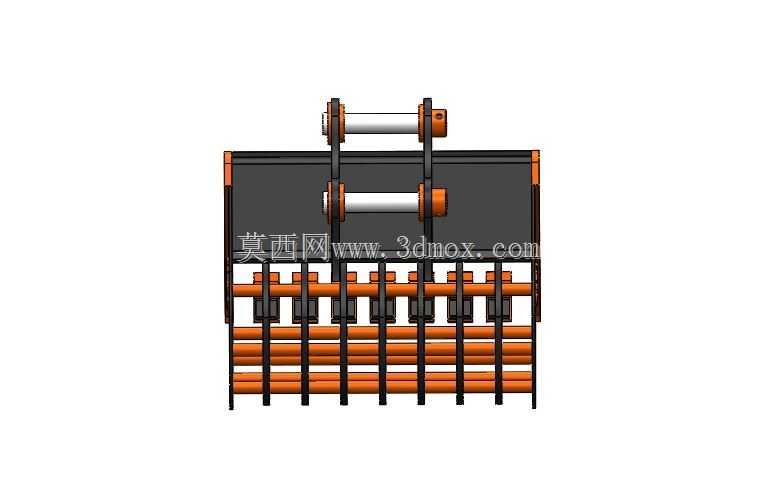

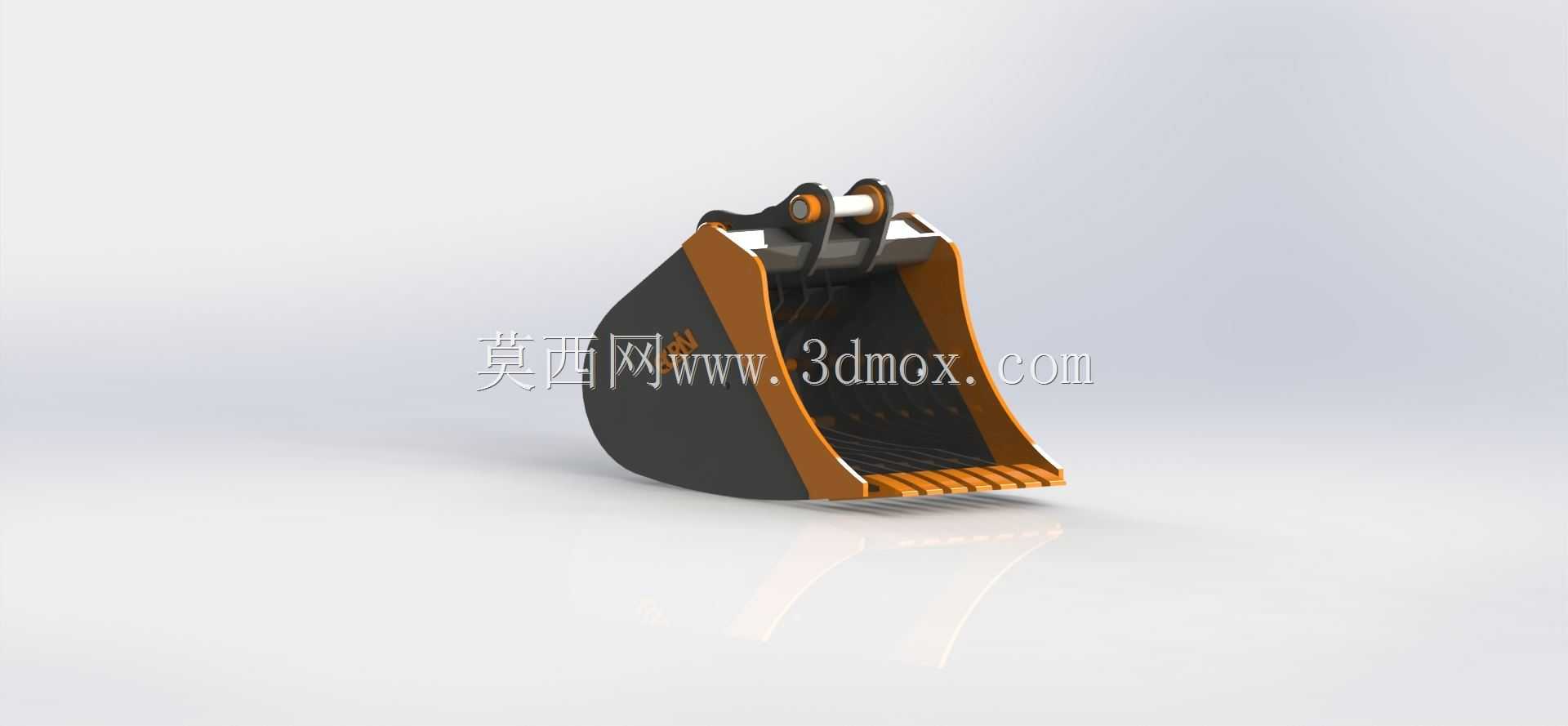

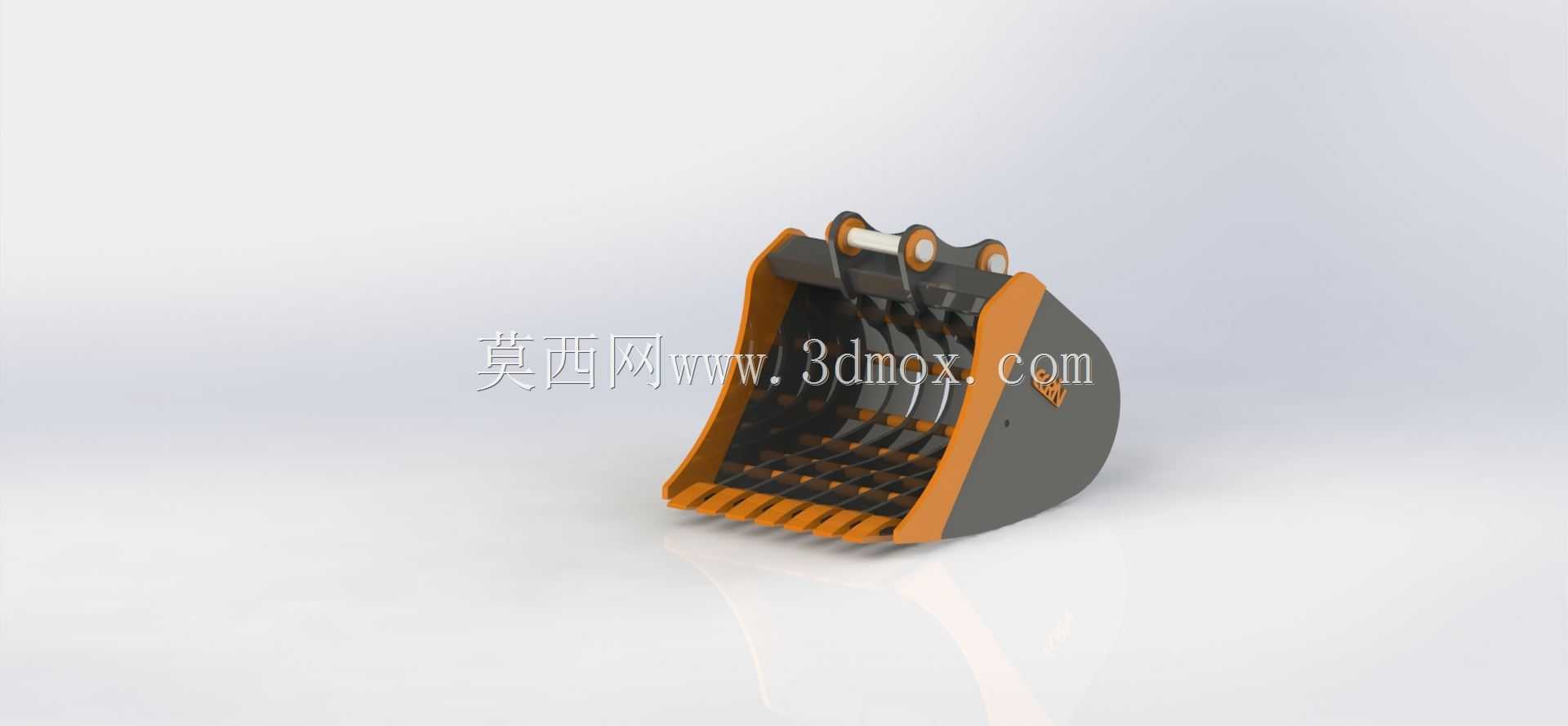

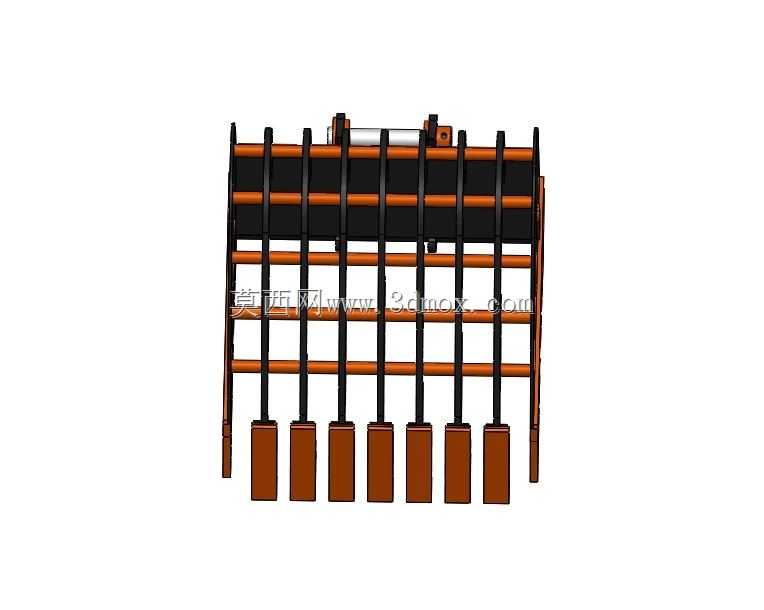

这款栅格斗是适配大宇220LC级挖掘机的前端作业属具，主要面向土石方筛分、矿山剥离、河道清淤、建筑垃圾分拣等作业场景，区别于常规封闭式挖斗，它可以在挖掘抓取物料的同时，直接通过栅格间隙筛除粒径小于间隙尺寸的细土、碎石、泥沙，无需额外配备筛分设备，大幅提升分拣类作业的施工效率，减少二次转运筛分的工序成本。在实际作业中，这类骨架铲斗常被用于矿山表层覆土剥离作业，挖掘过程中可直接漏走细碎岩土，留存大块矿石进行归集转运；也适用于河道清淤作业，抓取石块、建筑垃圾等大块废弃物的同时，让水流与细沙自然漏回河道，避免过度清理破坏河道原生基底；在建筑拆除现场，它可以快速分拣混凝土块、钢筋等可回收建筑垃圾，筛除细碎渣土，提升废弃物资源化回收的效率。从功能特性来看，这款栅格斗采用弧形栅条排布结构，栅条沿铲斗挖掘受力方向布置，既保证了筛分间隙的均匀性，又能让挖掘阻力顺着栅条方向传导，减少作业过程中的栅条形变风险；斗齿部分采用加长耐磨合金斗齿，齿座与斗唇采用全焊接加固结构，应对硬质岩土挖掘时的冲击载荷，斗侧加装加厚耐磨侧护板，减少作业过程中侧壁与岩壁、物料的摩擦损耗，延长属具使用寿命。设计过程中，首先匹配了20吨级挖掘机的斗杆安装孔位、销轴直径与开裆尺寸，保证安装时无需改装即可直接适配对应机型的连杆机构，同时匹配挖掘机的斗杆挖掘力、铲斗挖掘力参数，控制整体斗重与斗容的平衡，避免因斗重过大导致挖掘机作业时翘头、液压系统过载；栅格间隙根据常见作业场景的筛分需求设定，既保证筛分效率，又避免大块物料意外漏出；斗体的弧度设计参考了常规土方斗的卸料角度，保证举升卸料时大块物料可以顺利滑出，不会在栅格间卡滞。安装边界上，这款铲斗的铰接孔中心距、销轴孔径完全匹配对应机型的原厂连杆尺寸，斗体最大回转半径控制在原厂铲斗的参数范围内，作业时不会与斗杆、动臂发生运动干涉，斗齿尖端的挖掘轨迹与原厂铲斗保持一致，操作人员无需改变操作习惯即可快速上手。整体结构在保证筛分功能的前提下，通过受力优化减少了不必要的冗余重量，既保证了结构强度应对重载作业，又不会给挖掘机前端带来额外的负载压力，兼顾了作业效率与设备使用寿命。
