导轨式九模块电子设备防护接线盒

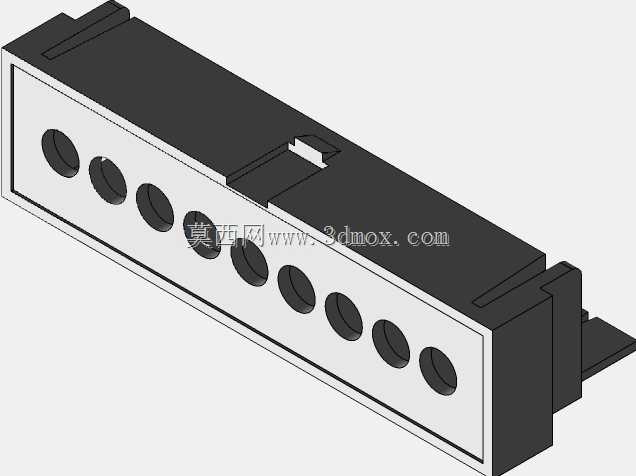

这款导轨式模块接线盒主要面向工业自动化控制、低压配电、信号采集传输等场景的电子设备集成需求，适配各类需要在标准电气柜内集中部署的小型功能模块，为内部搭载的PCB电路板提供可靠的物理防护与规整的接线界面，常见于PLC扩展单元、信号隔离器、工业通讯网关、小型测控终端等设备的外壳配套使用，能够帮助工程师快速完成柜内电子组件的模块化组装，大幅提升柜内布线的整洁度与后期维护效率。产品采用标准35mmDIN导轨安装设计，无需额外打孔固定，可直接卡装在电气柜通用导轨上，单组壳体可容纳九个独立模块单元，每个单元对应独立的接线端口，端口采用等距排列的圆孔接线位，适配常规冷压端子与直插导线，能够同时满足多回路信号接入、电源接驳的接线需求，不同模块单元之间通过壳体内部的隔断结构实现物理分隔，避免不同回路之间的信号干扰与误触风险。设计过程中以实物测绘数据为基础，严格控制各部件的配合公差，整体装配间隙控制在±0.1mm范围内，整套壳体由底座、主体框架、上盖、护罩以及接线端子夹片五个独立部件组成，各部件之间采用卡扣式配合结构，无需额外螺丝即可完成组装，既能够保证壳体拼接后的结构强度，也方便后期开盖对内部电路板进行调试、检修与元器件更换。壳体主体采用长方体规整造型，整体轮廓无突出冗余结构，能够最大化利用柜内安装空间，相邻安装的同类型壳体之间可实现紧密并排布置，不会出现空间浪费；接线区域全部布置在壳体正面上方位置，接线操作时无需拆卸壳体，导线接入后可通过护罩结构覆盖接线端，避免裸露接线点积灰、误触引发的安全隐患；壳体正面预留了平整的标识粘贴区域，方便运维人员标注各回路的功能定义，提升后期运维的识别效率。壳体内部预留了标准PCB安装卡槽，可直接适配对应尺寸的印制电路板，电路板安装后与壳体底部保持安全绝缘间隙，避免电路板焊点与导轨、柜壁接触引发短路问题，整体防护等级能够满足常规工业电气柜内的使用环境要求，可有效阻挡灰尘、潮气对内部电子元件的侵蚀，延长内部电子设备的使用寿命。
