立式工业除气储油罐体结构设计

这款立式除气储油罐体，主要应用于石油炼化、油气储运、化工生产以及工业废油回收处理等场景，是流体处理工艺链路中承担介质暂存与气液分离功能的核心承压设备。在实际生产流程中，混有溶解气、游离气的油品介质从罐体指定接口进入内部腔室后，会依托罐体内部的扩容减速结构、折流分离组件，让介质流速快速降低，借助气液两相的密度差实现初步分离，析出的气体聚集在罐体顶部的气相空间，经顶部排气接口统一导出收集或安全排放，脱除气体的洁净油品则沉降至罐体下部储液腔，经底部出液接口输送至下游工艺环节，既可以避免油品中裹挟的气体造成下游泵组气蚀、计量仪表失准，也能减少轻质组分挥发带来的物料损耗与安全隐患。

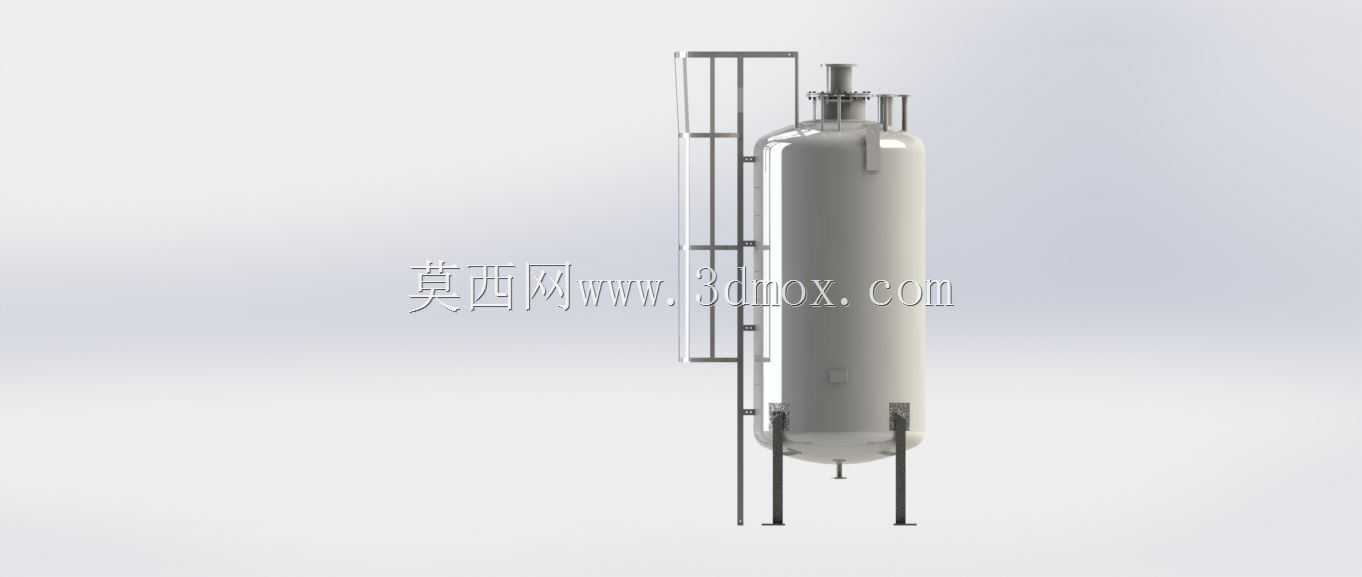

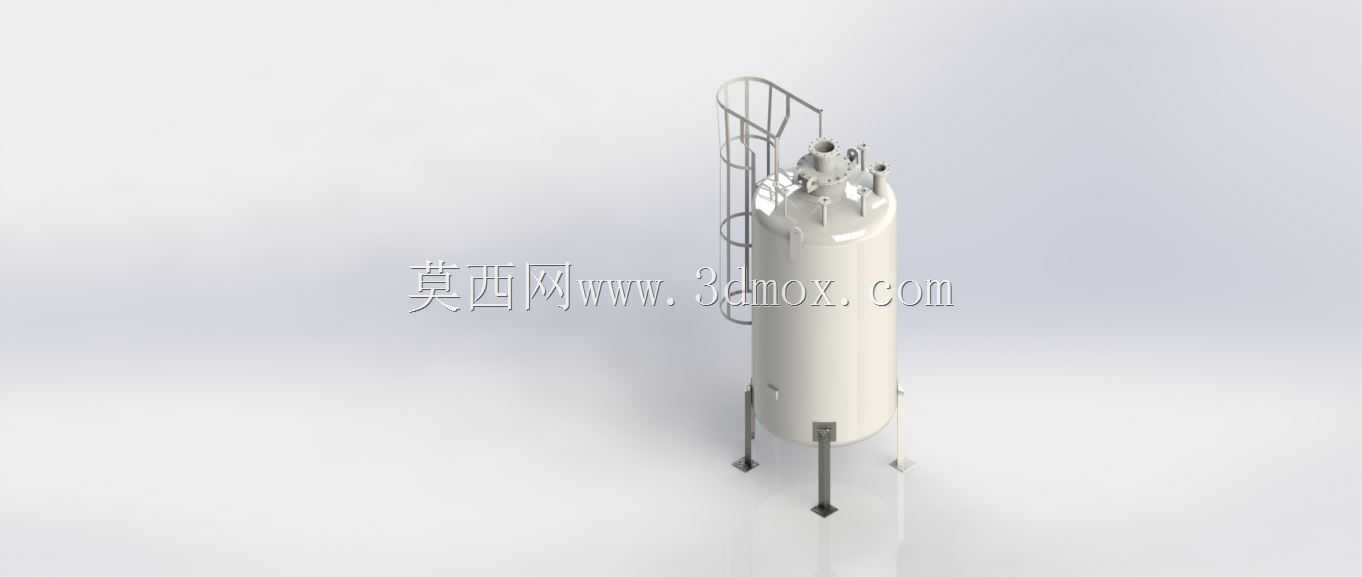

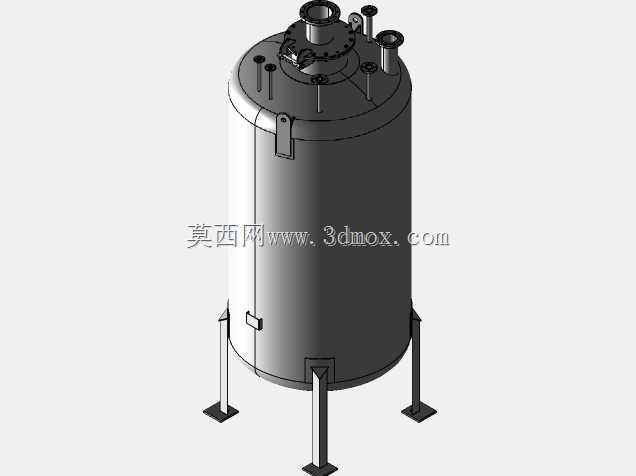

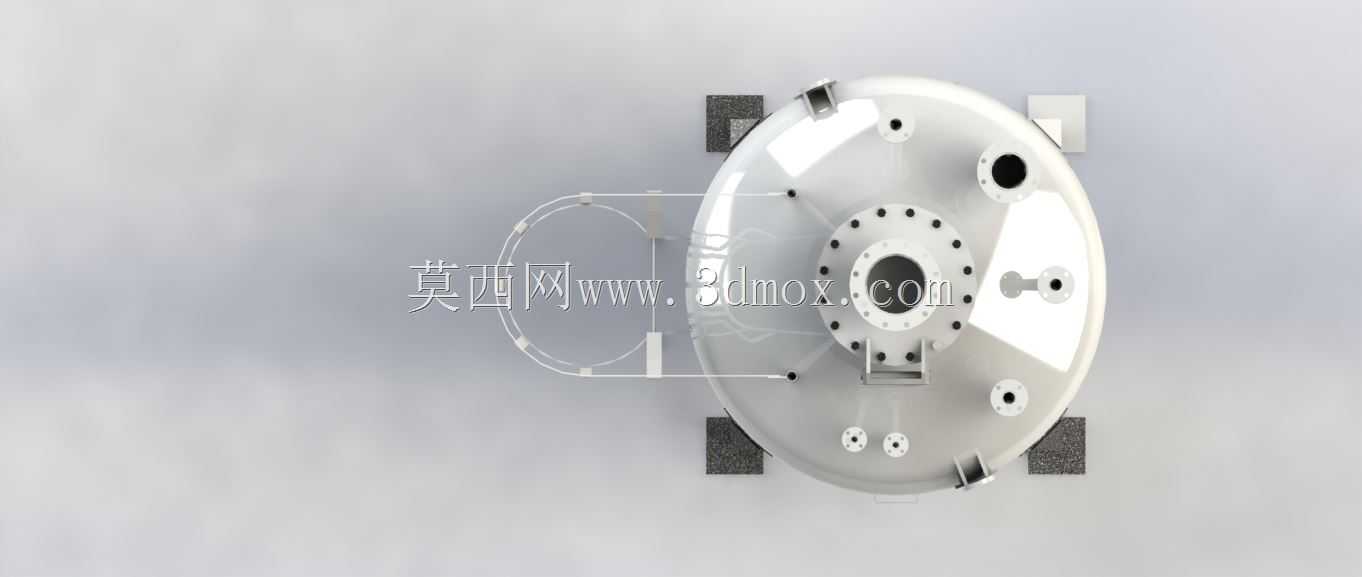

从设计思路来看，这款罐体采用立式细长型结构布局，相较于卧式罐体，同等容积下占地面积更小，更适配厂房空间紧张的中小型生产站点，同时立式结构的气相空间高度更充足，气液分离的沉降路径更长，分离效率更有保障。罐体顶部集成了多组工艺接口，分别对应介质进料、排气、压力检测、安全泄压、人孔检修等功能，接口的排布充分考虑了现场管路走线的操作空间，避免相邻管路安装时出现干涉；罐体侧面配置了外置直爬梯与顶部环形操作护栏，爬梯的踏步间距、护栏高度均符合工业操作平台的安全规范，方便运维人员定期登顶检查阀门状态、校验仪表参数。罐体底部采用三支腿式支撑结构，支腿与罐体下封头采用焊接连接并增设加强筋板，可均匀承载满液状态下的罐体总重量，支腿底部预留了地脚螺栓安装孔，可直接与混凝土基础固定，适配不同等级的场地抗震要求，同时支腿的高度设计预留了底部排液阀、排污口的操作空间，方便日常运维时排空罐内残液、清理沉积杂质。

在安装边界上，这款罐体的安装需要预留足够的顶部操作空间与侧面检修通道，罐体与周边墙体、其他设备的净距需要满足管路安装、人员通行的要求，基础平面需要做水平度处理，避免罐体安装后出现倾斜导致内部液位计检测失准、介质偏流影响分离效果。罐体的壁厚设计充分考虑了设计压力、介质腐蚀余量与材料焊接性能，可适配常规矿物油、部分化工油品介质的存储分离需求，整体结构紧凑，功能集成度高，无需额外搭配独立的气液分离罐即可完成除气、储油双重功能，能有效简化现场工艺管路布局，降低项目整体的设备投入成本。
