1寸BSP接口燃油箱滤清装置结构设计

这款燃油箱滤清装置主要适配中小功率内燃动力设备的燃油供给系统，广泛应用在通用发电机组、小型工程机械、农用作业机械以及船用外挂动力的燃油箱出油端，安装在燃油箱与输油泵之间的管路上，承担燃油进入供油系统前的初级过滤职责，从源头拦截燃油存储过程中混入的金属碎屑、橡胶残渣、粉尘颗粒以及加注过程带入的杂质，避免杂质进入高压油泵、喷油嘴等精密偶件造成配合面磨损、卡滞或者喷孔堵塞，有效延长供油系统核心部件的使用寿命，降低动力设备因燃油污染引发的故障停机概率。

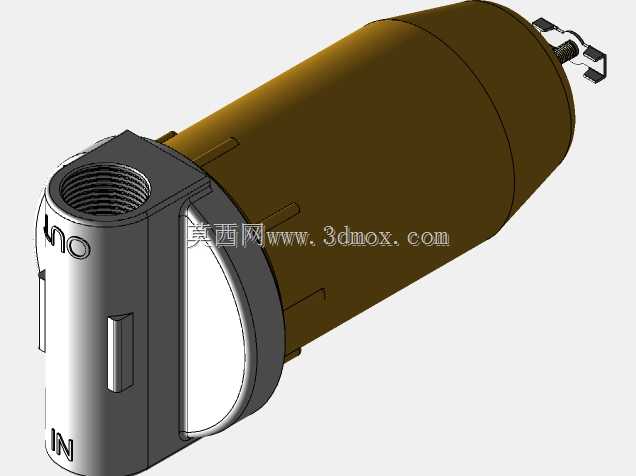

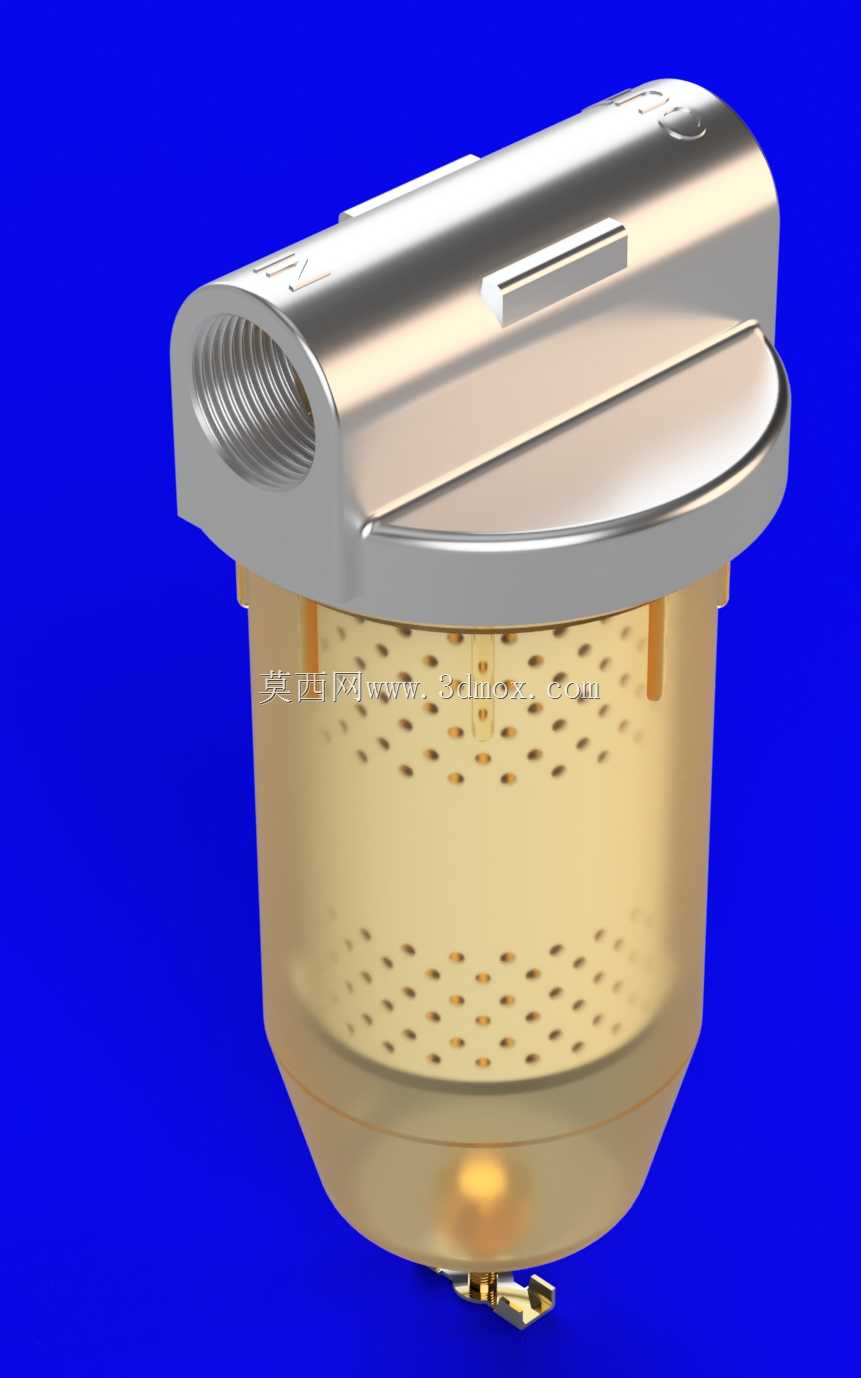

产品整体采用上盖下滤杯的分体式结构设计，上部金属端盖采用压铸铝合金成型，表面做阳极氧化处理，兼顾结构强度与耐燃油腐蚀性能，端盖侧面设置1英寸BSP标准内螺纹接口，可直接与同规格的燃油管路接头旋合连接，无需额外转接件，端盖与下部滤杯的结合面采用环形密封槽设计，配套耐油橡胶密封圈实现静密封，防止燃油渗漏同时避免外界水汽、粉尘进入燃油腔。下部滤杯采用透明耐油工程材质注塑成型，日常巡检时可直接观察内部滤芯的污染程度以及滤杯底部的积水、杂质沉积量，无需拆解即可判断是否需要维护，滤杯下部设置小型排污阀，日常维护时无需拆解整体结构，仅需打开排污阀即可排出沉积的杂质与积水，大幅降低日常维护的操作难度。

内部过滤组件采用带支撑骨架的多层滤网结构，滤网采用均匀分布的冲孔设计，在保证通流面积的前提下实现杂质拦截，支撑骨架采用耐高温耐燃油的工程材质，避免长期浸泡在燃油中出现变形、溶胀问题，保证过滤结构的稳定性。设计过程中充分考虑安装边界，整体结构紧凑，滤杯部分采用上宽下窄的锥台造型，既提升了滤杯的结构抗冲击强度，也缩小了安装所需的径向空间，适配多数燃油箱侧面或底部的安装空间预留，安装时仅需固定端盖接口即可，滤杯部分无需额外支撑，整体重量控制合理，不会对管路接口造成额外的载荷应力。在流道设计上，燃油从侧部接口进入后先经过端盖内部的导流腔，均匀流向整个滤网截面，避免局部流速过快造成的滤网冲蚀，同时让杂质能够均匀沉积在滤杯底部，减少滤网局部堵塞的概率，保证长期使用过程中燃油供给的通流稳定性，避免因过滤装置阻力过大造成的供油不足、动力输出不稳等问题。
