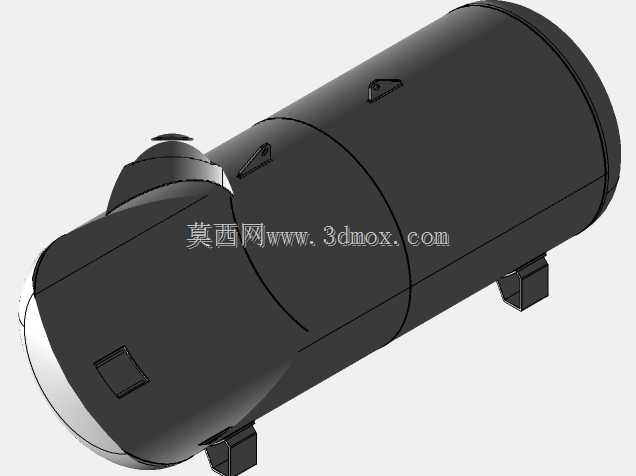

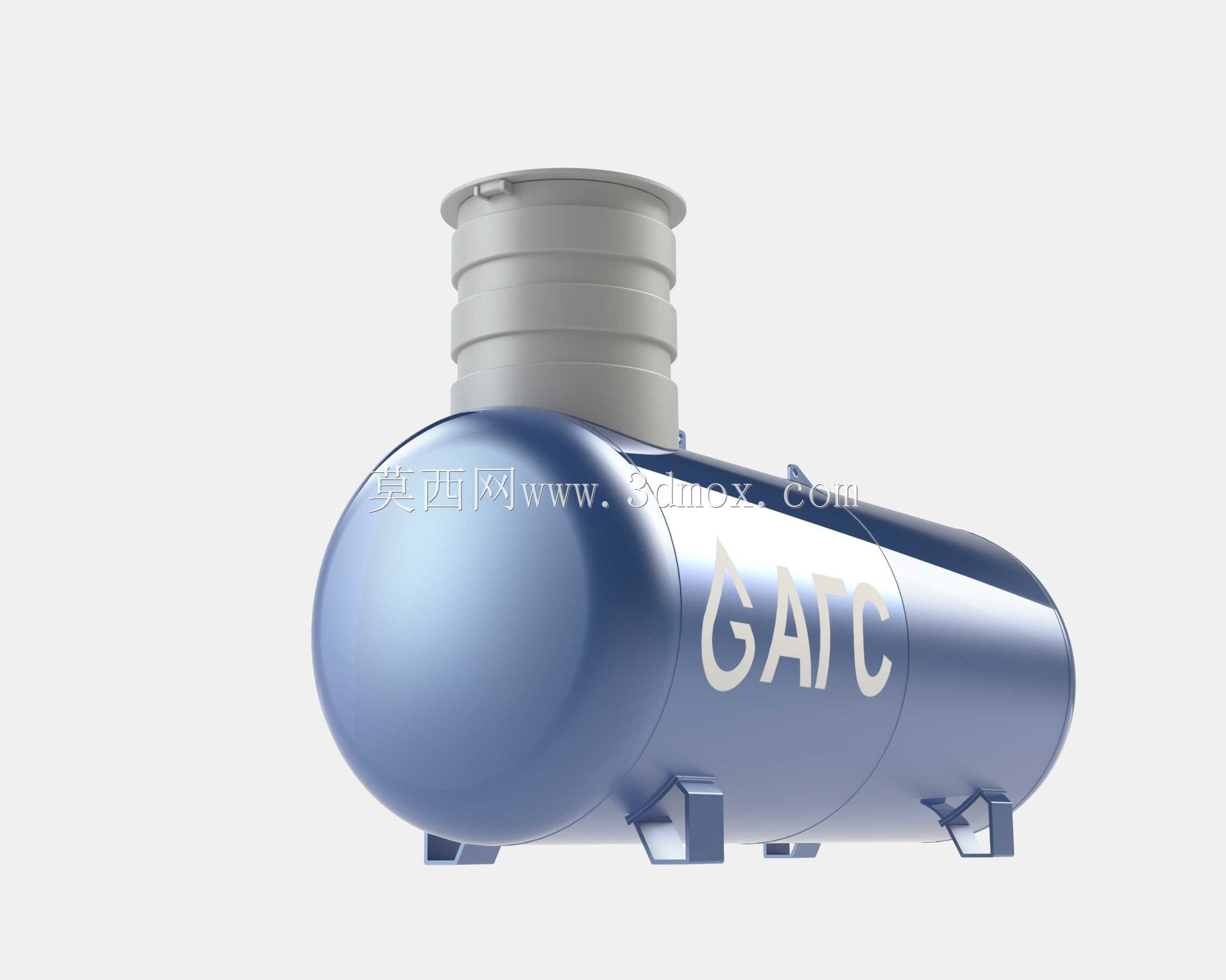

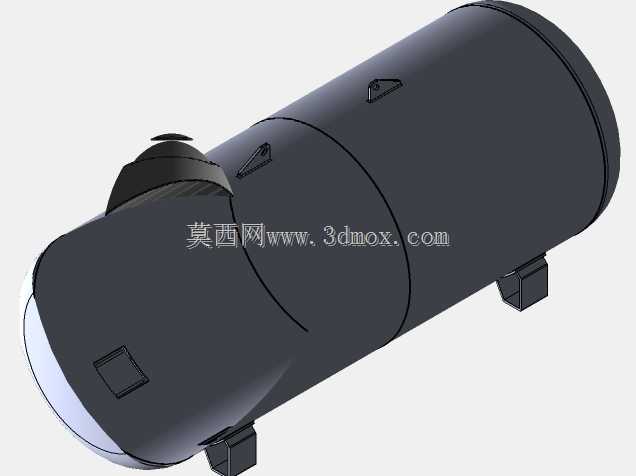

卧式工业储气压力罐体三维结构

这款卧式承压储气罐体，主要面向工业燃气输配、中小型生产车间气源稳压、分布式能源站点燃气缓存等场景使用，作为燃气供给系统中的核心承压存储单元，能够在管网压力出现波动时维持输出气压稳定，缓冲上游供气的脉冲冲击，同时储备一定容积的燃气，应对短时间内的用气峰值需求，避免用气设备因气压不足出现工况异常。罐体采用卧式布局设计，相较于立式储罐，其重心更低，对安装基础的承重要求更友好，适合在厂房内部、户外场站等地面空间充足但竖向空间受限的场景部署，日常运维时的外部检测、附件检修操作也更为便捷。整体结构以两端标准椭圆封头与圆柱形筒身焊接成型，椭圆封头的曲率设计经过力学优化，能够均匀分散内部承压时的应力分布，避免直角结构带来的应力集中问题，有效提升罐体长期承压运行的结构稳定性。筒身上方设置大口径对接法兰接口，用于和上游进气管道、下游出气管道以及安全附件组对接，接口处采用加厚法兰盘结构，保证连接后的密封性能，可承受额定工作压力下的长期载荷无泄漏。罐体底部配置三组一体式支撑脚座，脚座与筒身采用焊接连接，底部预留螺栓安装孔，可通过地脚螺栓将罐体牢牢固定在混凝土安装基础上，支撑脚的间距经过重心核算，保证罐体注满介质后整体重心落在支撑围合区域内，避免出现侧翻风险，同时脚座与基础之间预留少量调整间隙，可抵消安装面的平面度误差，降低安装时的找平难度。筒身侧面预留标识喷涂区域，可用于标注介质类型、额定压力、容积参数等安全标识，方便日常巡检时快速识别罐体信息。设计过程中充分考虑了承压容器的壁厚冗余，筒身与封头的壁厚根据额定工作压力做了匹配计算，在满足结构强度要求的前提下尽可能控制整体重量，减少材料成本与安装吊装难度。罐体顶部接口处设置多级阶梯式密封结构，可适配不同管径的管道对接需求，无需额外制作过渡转接头，降低现场安装的施工复杂度。整体外形的径向尺寸与长度比例经过优化，既保证了足够的储气容积，又不会出现过长导致的运输超限问题，可通过常规货运车辆完成转运，适配多数工业场景的安装运输条件。
