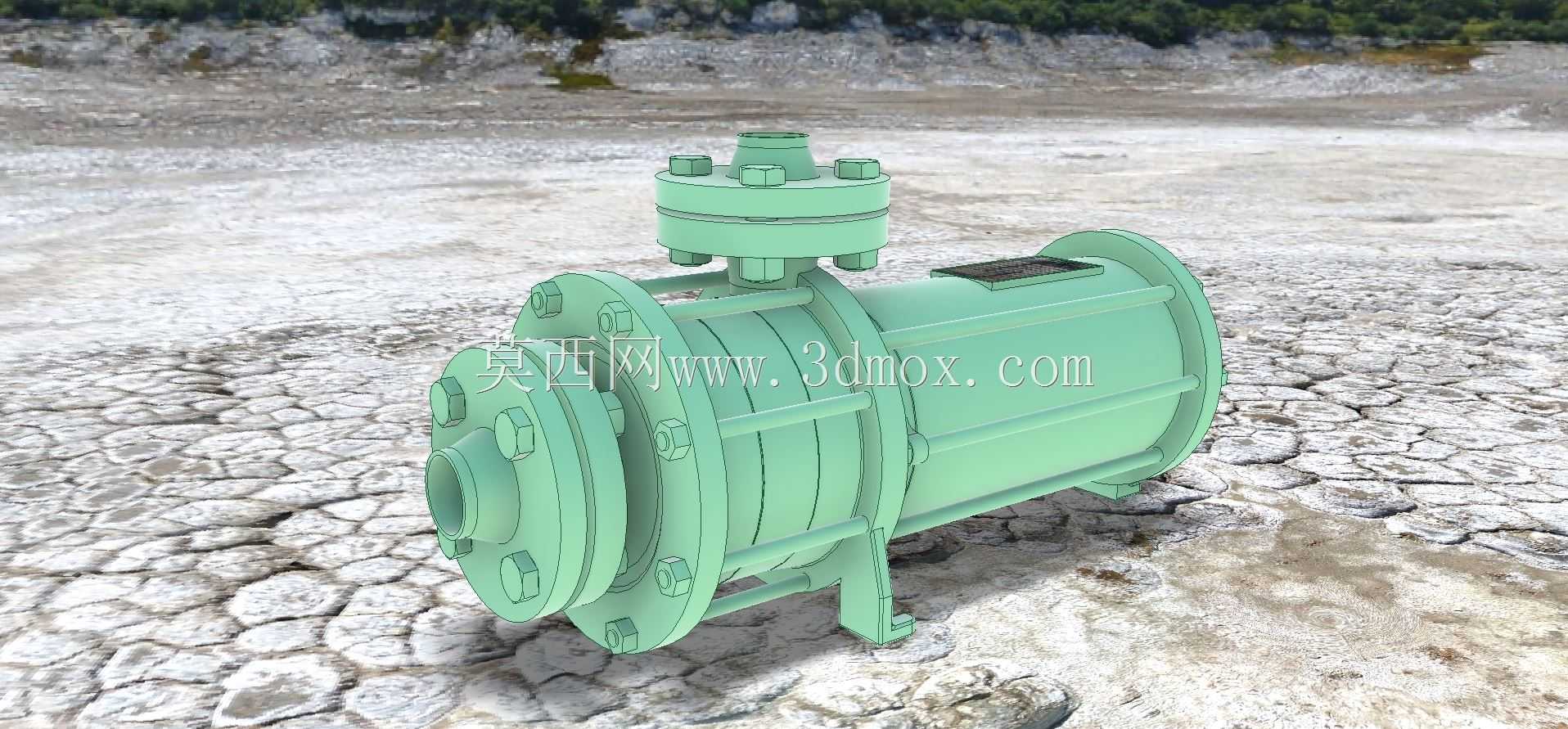

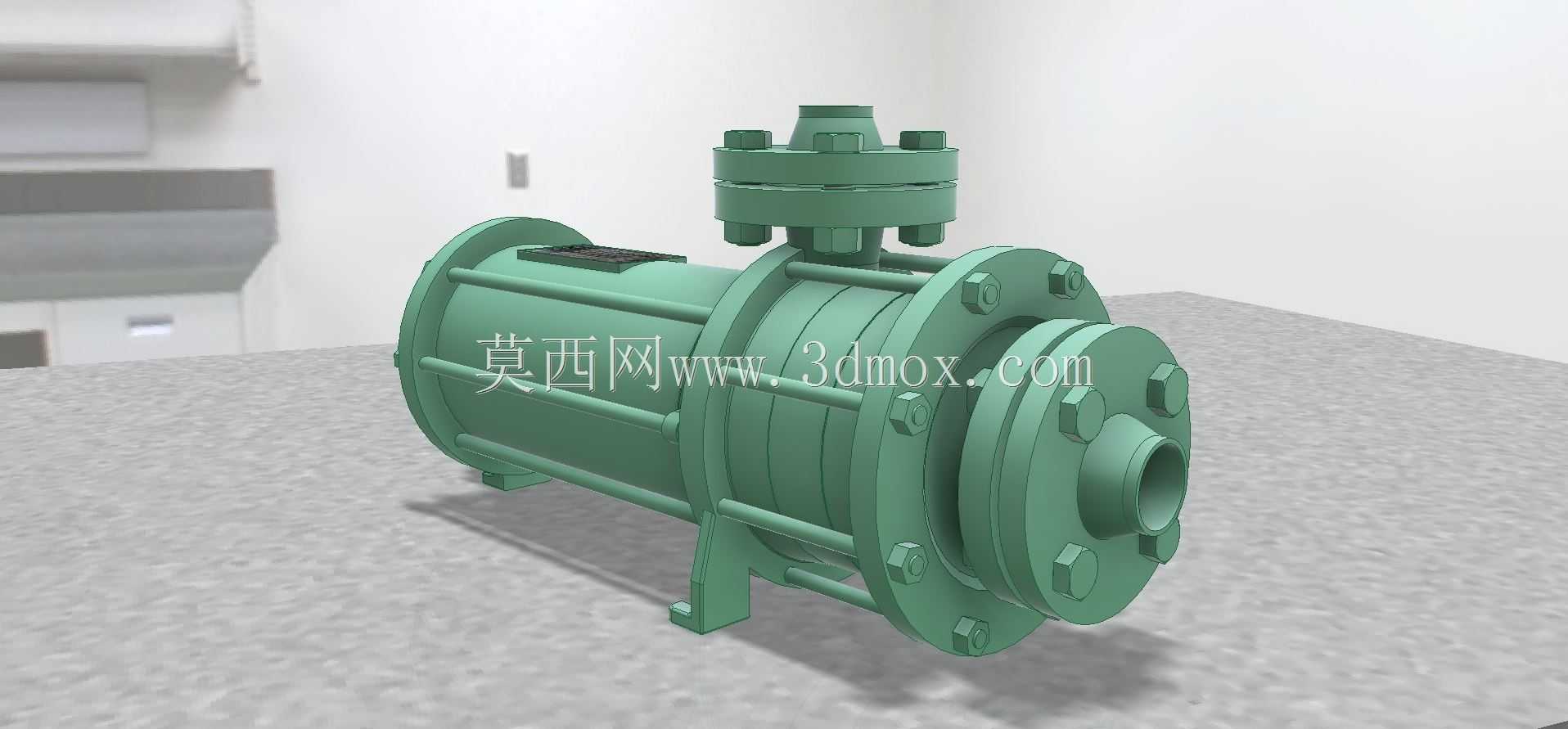

NH3气密封泵2/4型工业流体输送设备结构

这款NH3气密封泵2/4型设备，主要面向化工制冷、合成氨生产、工业冷藏等涉及氨气介质输送的工况场景，在氨制冷系统的冷媒循环、化工生产环节的氨气增压输送、尾气回收系统的氨气抽取等作业中承担核心流体输送功能，可适配无颗粒杂质的气态、液态氨介质输送需求，依靠气密封结构杜绝输送过程中的介质泄漏风险，避免氨气外泄引发的安全隐患与介质损耗。从功能特性来看，该泵采用一体化集成式结构设计，将驱动段与泵体过流段整合为同轴整体结构，省去了传统分体式泵的联轴器连接环节，大幅降低了设备运行过程中的同轴度偏差带来的振动与磨损问题；顶部设置的专属密封腔结构，可在运行过程中形成稳定的气密封屏障，配合泵体端盖的多道密封槽设计，能够在高压输送工况下始终保持密封面的贴合压力，即使在进出口压差达到额定工况上限时，也不会出现介质沿轴向外漏的问题。在设计思路上，这款泵的整体结构围绕氨气介质的腐蚀性与易泄漏特性展开，泵体外壳采用分段式筒型结构，通过周向均匀布置的紧固件实现各段壳体的紧密连接，既方便后期对内部过流部件、密封组件进行检修更换，也能保证壳体整体的承压能力，满足中低压工况下的氨气输送强度要求；底部设置的支撑脚采用对称式布置，安装时可直接通过螺栓固定在设备基础钢架上，支撑脚的位置经过重心校核，设备满负荷运行时的重心落在支撑面中心区域，可有效降低运行振动带来的连接松动风险。从外形尺寸与安装边界来看，该泵整体为卧式长筒型布局，轴向长度与径向直径的比例适配常规工业泵房的安装空间要求，进出口法兰的位置分别设置在泵体前端与顶部区域，前端进出口采用轴向法兰连接结构，顶部密封腔侧的接口可配套密封气路管线，安装时需预留前端管线连接的操作空间、顶部密封组件的检修空间，以及侧方接线端的线缆布线空间，设备底部支撑脚的安装孔位间距符合通用工业泵的安装基座尺寸规范，可直接适配多数现有氨系统泵房的原有安装基础，无需对基座进行大规模改造即可完成替换安装。泵体表面的散热筋结构沿轴向均匀布置，可在运行过程中快速将驱动段产生的热量散发到周围环境中，避免长时间运行导致的电机段温度过高，延长设备整体的连续运行周期。
