3.5毫米子弹型香蕉插头连接器结构设计

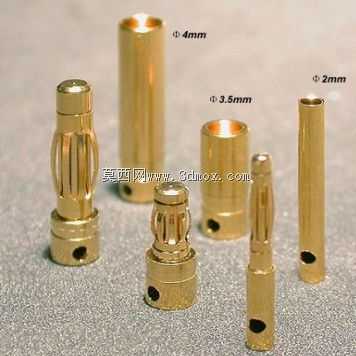

这类子弹型香蕉插头连接器是低压信号与小功率传输场景中应用极为广泛的接插元件，常见于音频设备信号接驳、测试仪器探针连接、小型电子模块供电对接、模型动力线路连接等场景，依靠插合面的弹性接触结构实现稳定的低阻导通，同时支持频繁插拔的使用需求，相比普通直插式端子拥有更可靠的接触保持力与更低的接触电阻，能够有效避免信号传输过程中的接触不良、瞬断等问题。

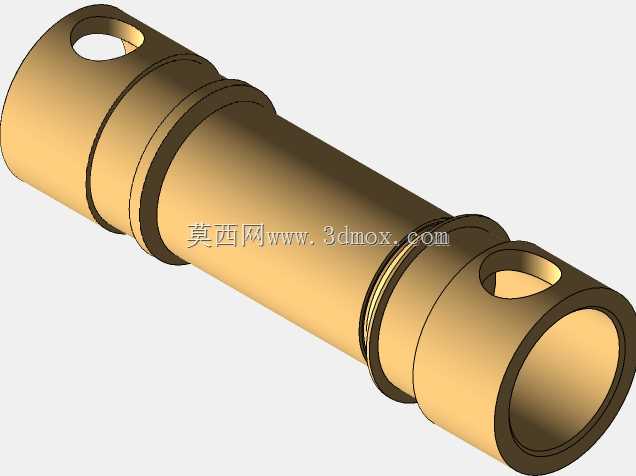

从功能特性来看，该款3.5毫米规格的香蕉插头采用对称式双端对接结构，两端均可适配对应规格的香蕉插座，内部设置有弹性接触簧片结构，插合时簧片受挤压产生持续的正压力，保证插合后接触面紧密贴合，既可以传递常规的音频弱信号，也可承载小功率直流供电的电流传输，金属外壳整体做导通设计，可实现屏蔽层的连续对接，降低外界电磁干扰对内部传输信号的影响，插头端部的锥形导向结构能够让插拔过程更顺滑，无需精准对位即可顺利插合，适配日常盲操作的使用场景。

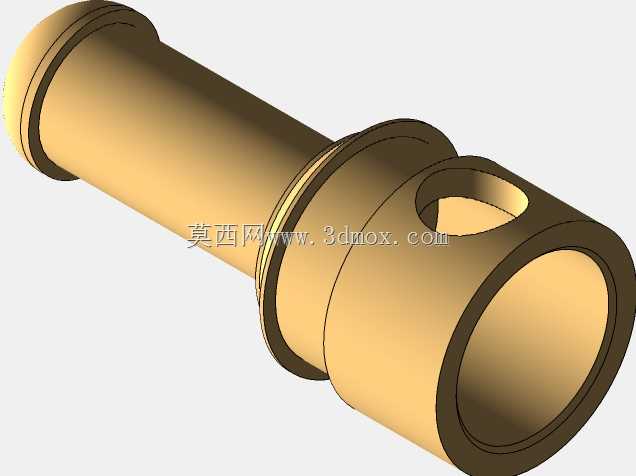

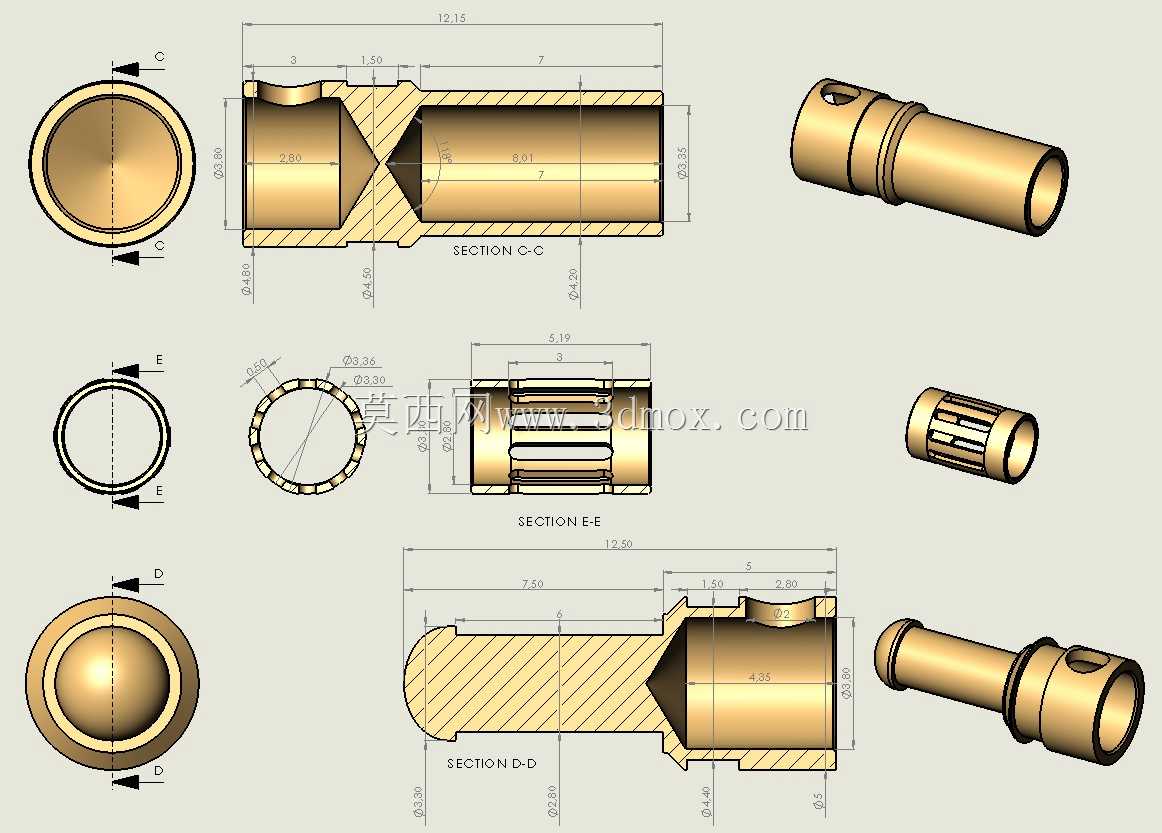

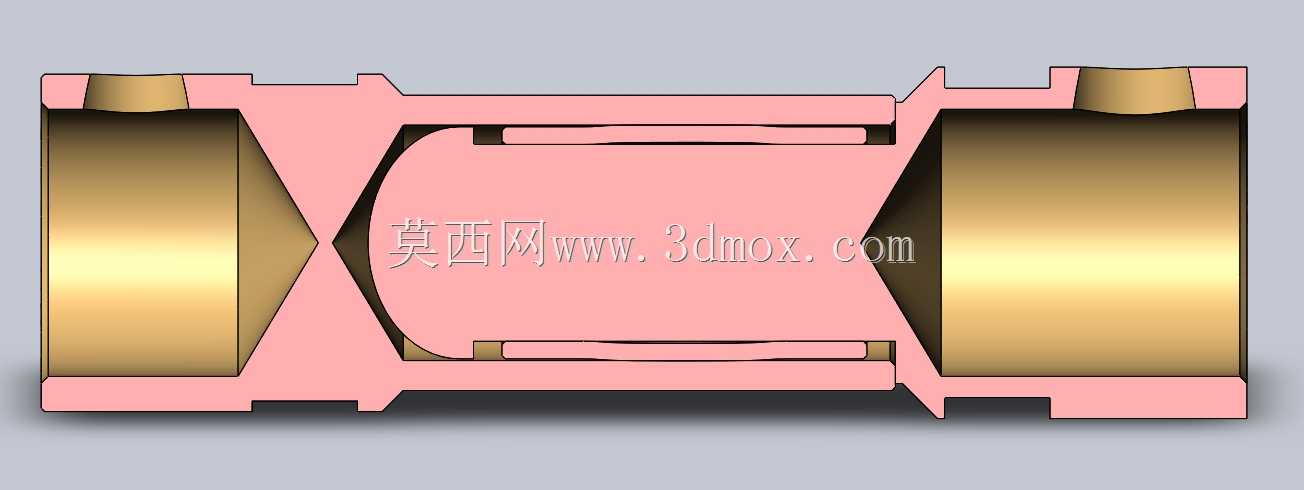

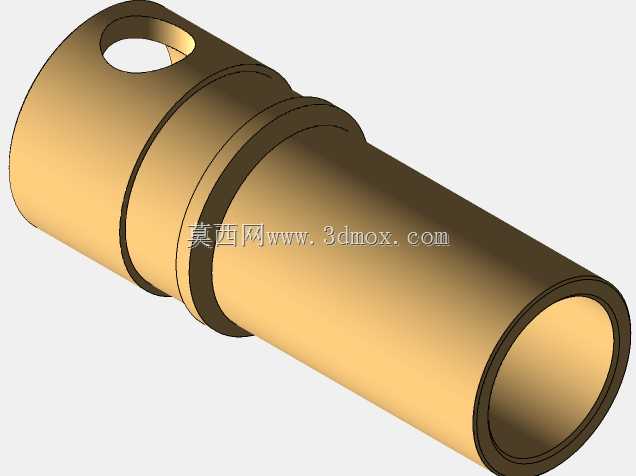

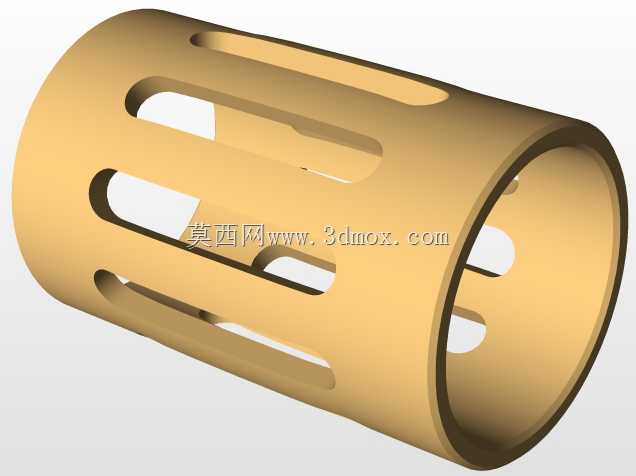

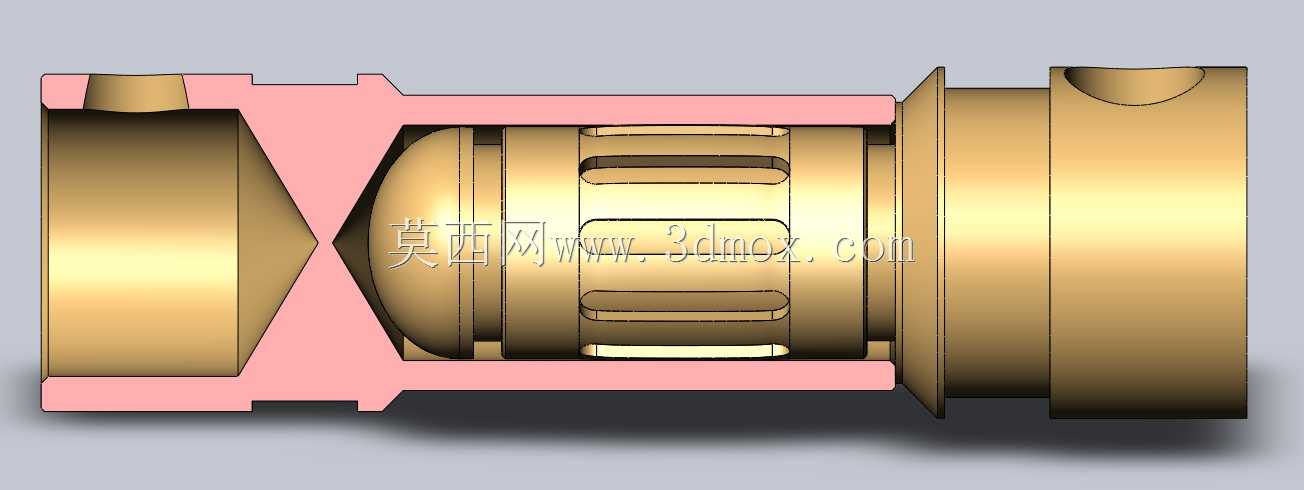

在设计思路上，该结构采用分体式装配设计，整体拆分为外壳接触件、内部弹性接触组件、端部导向套三个独立零件，各零件之间通过过盈压装实现组合固定，无需额外粘接或紧固件，既简化了装配流程，也保证了整体结构的同轴度，内部接触簧片采用多瓣开槽结构，在保证接触压力的同时预留了足够的弹性形变空间，避免多次插拔后出现塑性变形导致接触力下降，外壳表面做光滑圆角处理，没有尖锐棱角，插拔时不会划伤操作人员手部，也不会对适配的插座内壁造成刮损。

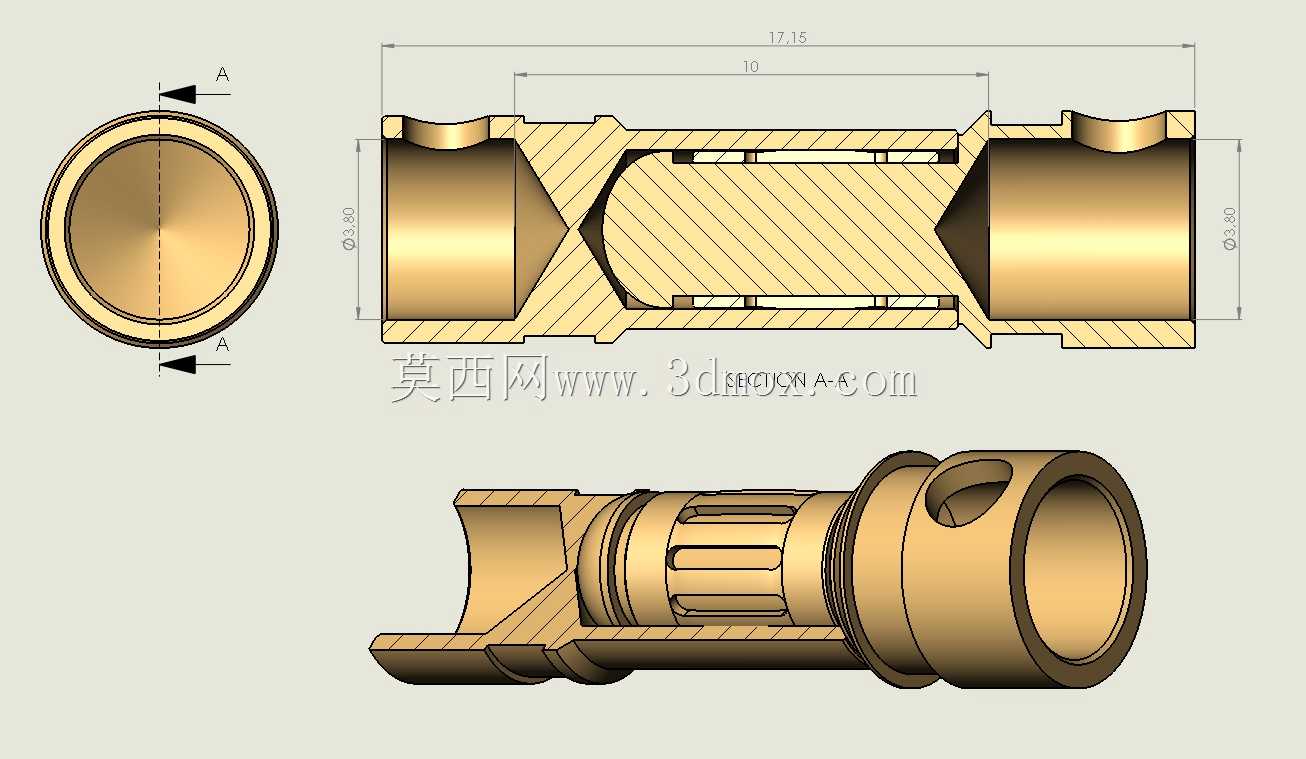

从外形尺寸与安装边界来看，该连接器整体最大外径为3.5毫米，适配标准3.5毫米香蕉插座的安装孔径，整体总长度控制在17.15毫米，插合有效接触长度为10毫米，插合后外露长度短，能够在紧凑的设备面板空间内实现密集排布，两端的接口内径统一，可实现同规格插头的级联扩展，侧面预留的挂孔结构可用于连接防丢挂绳，或是在测试场景中挂载测试引线，整体径向尺寸公差控制在较小范围内，既保证插拔手感松紧适度，也不会出现插合后松旷脱落的问题，可适配面板厚度1-2毫米的设备安装场景，无需额外的固定螺母即可通过插合力保持在插座上。
