电梯曳引机安装承载机架结构

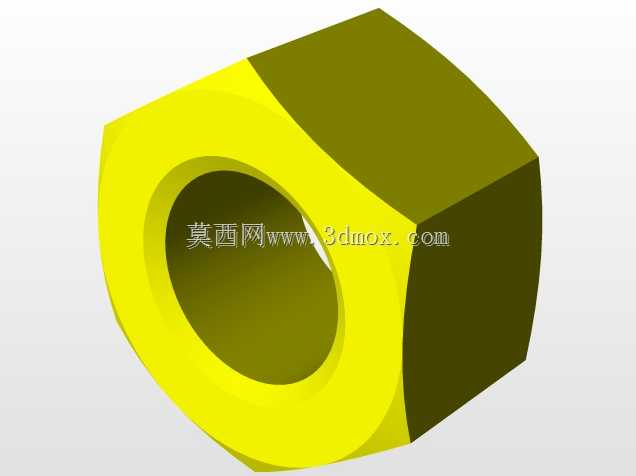

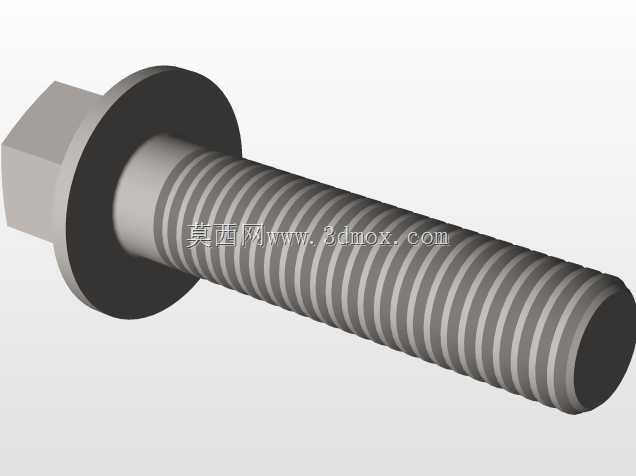

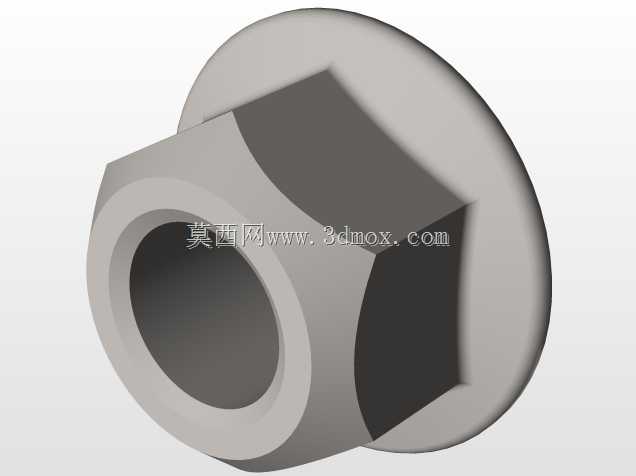

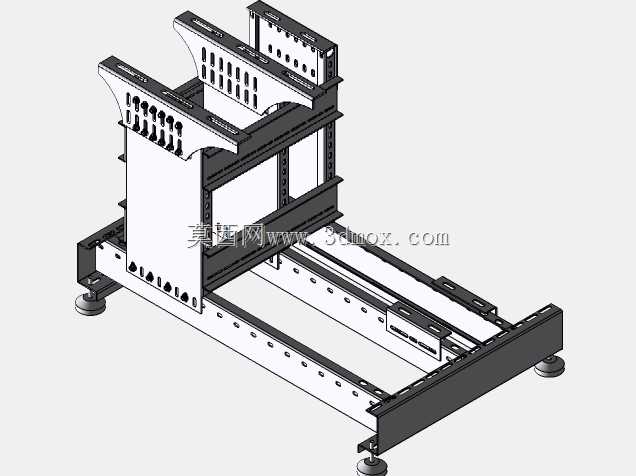

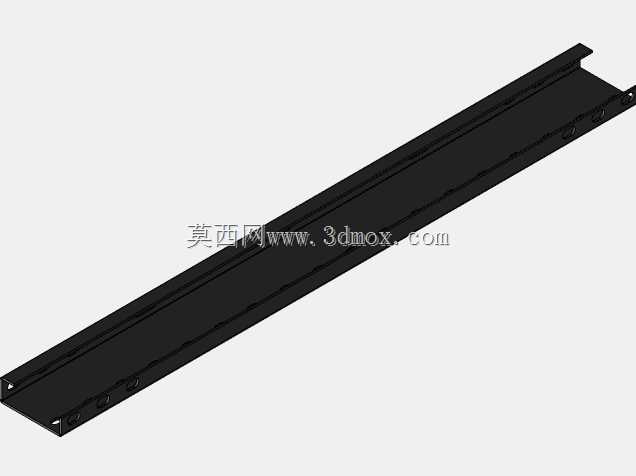

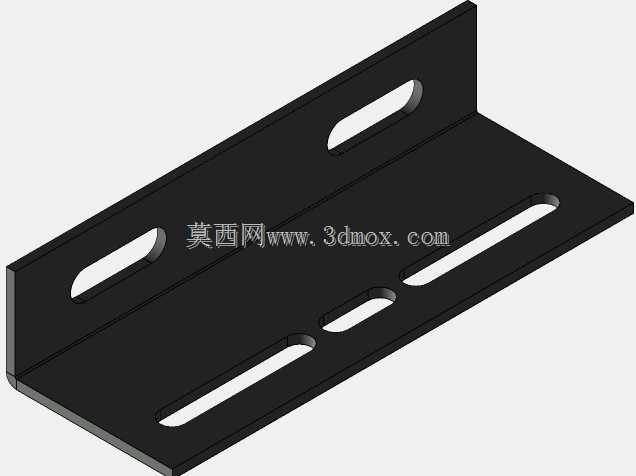

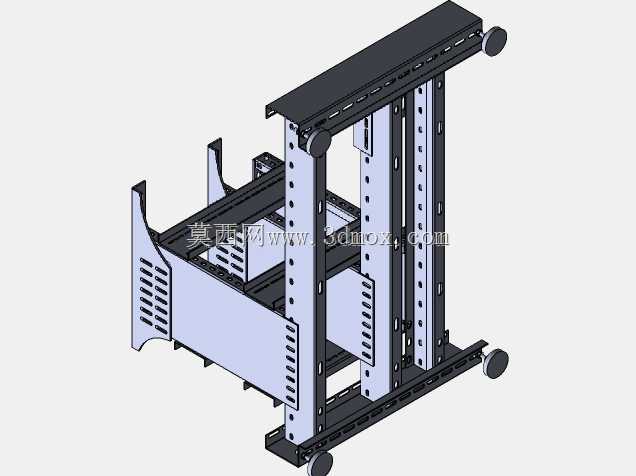

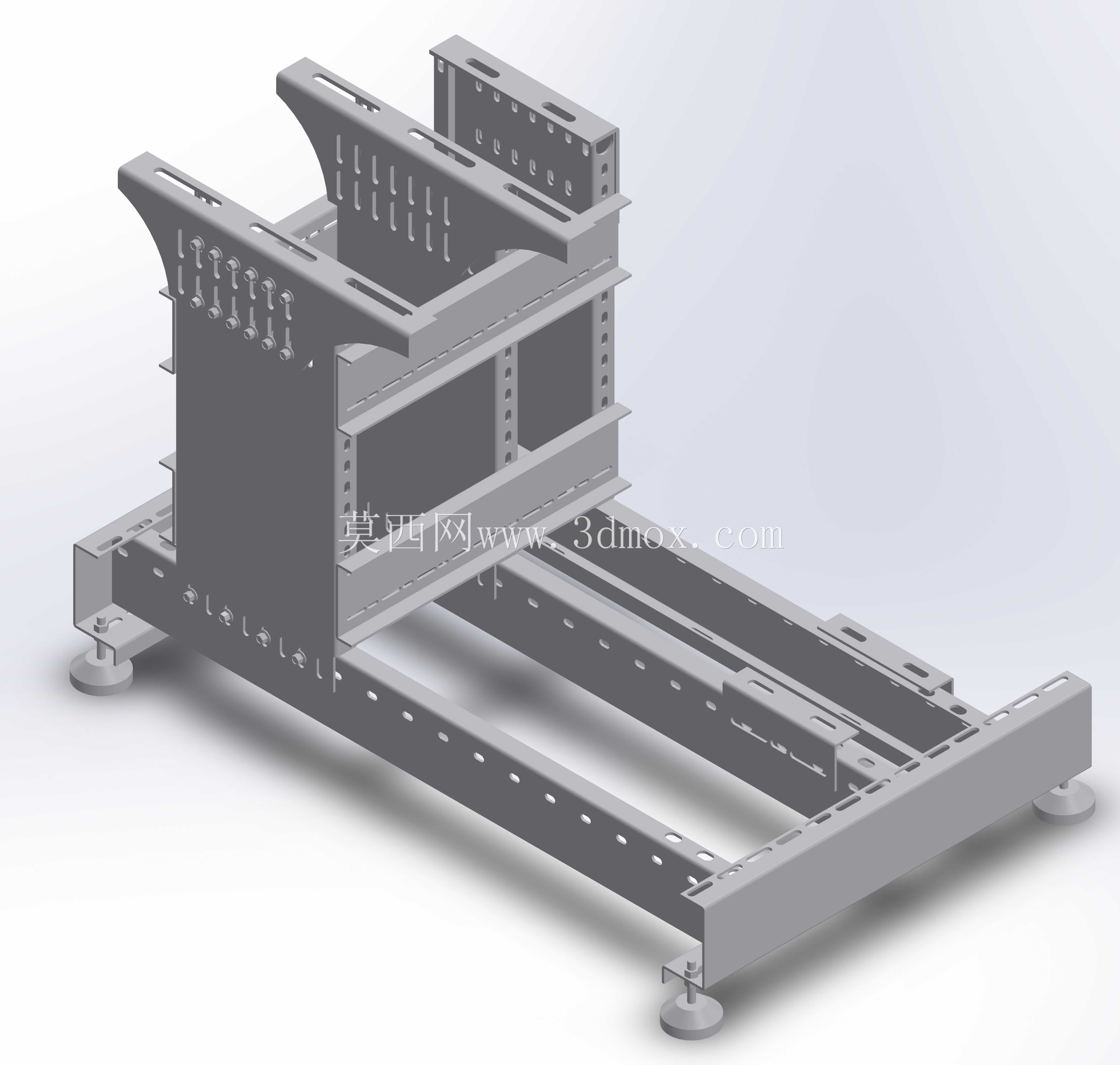

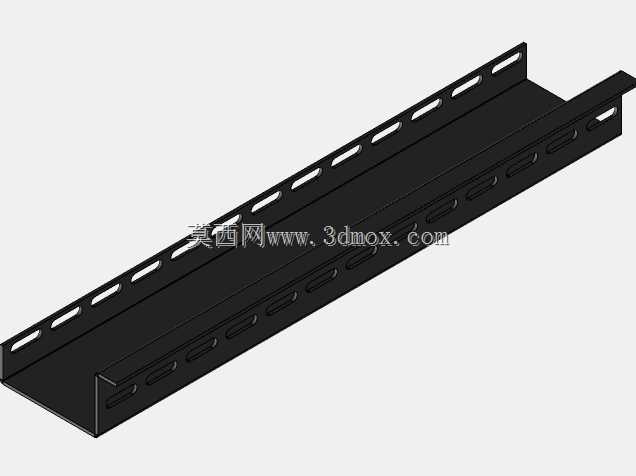

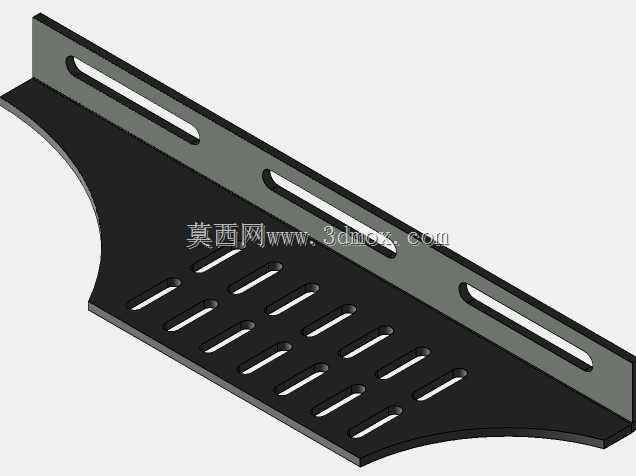

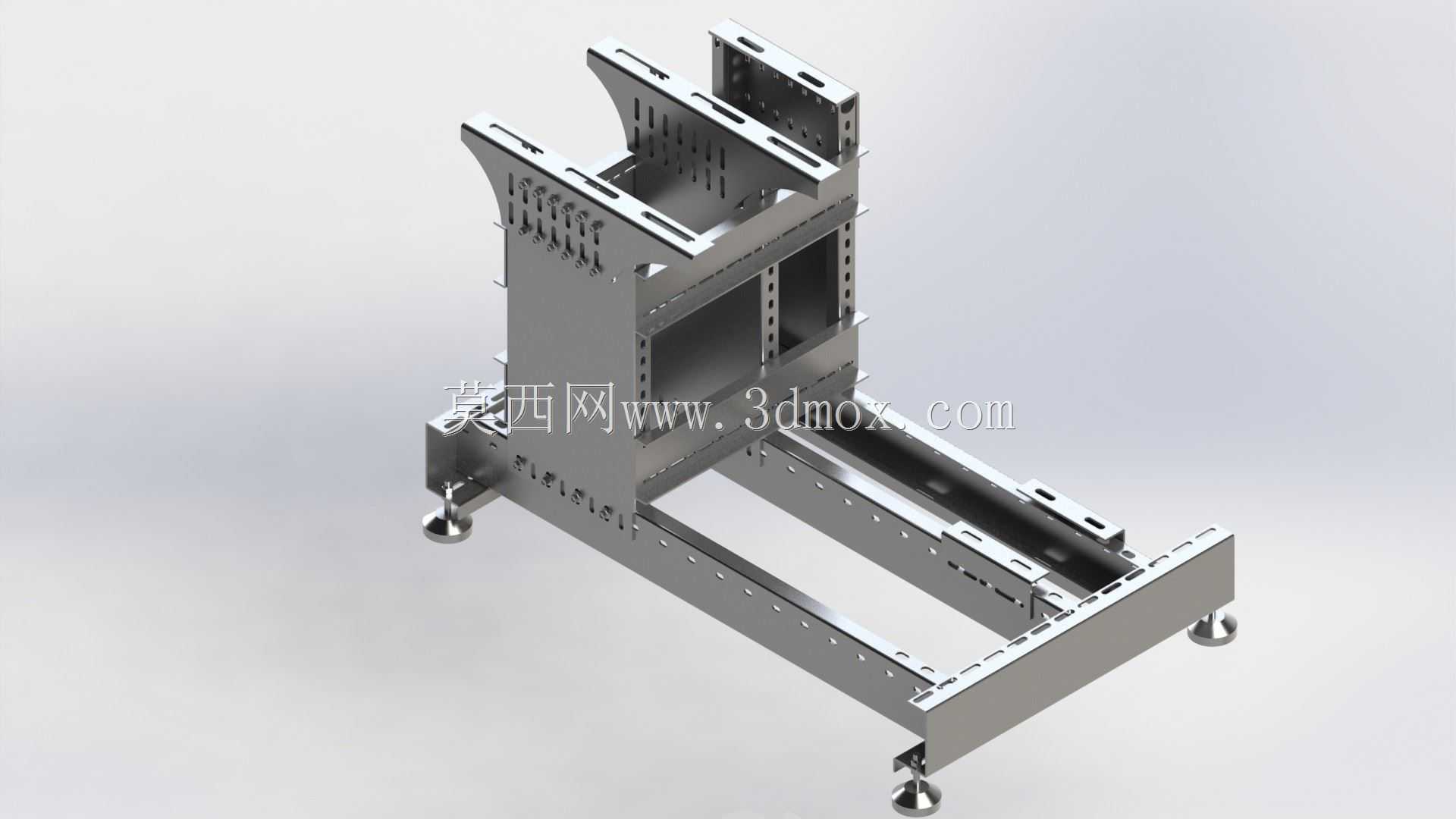

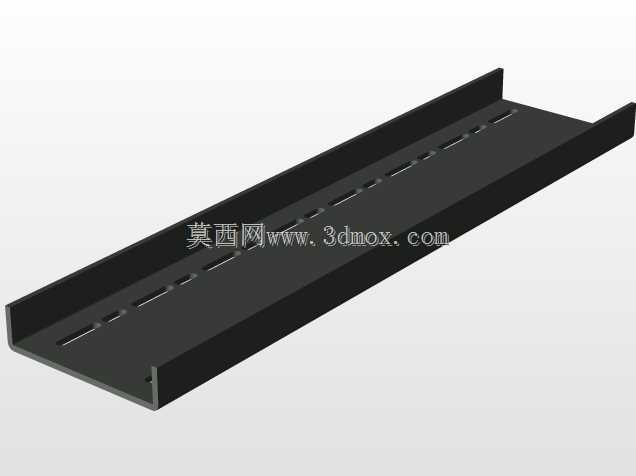

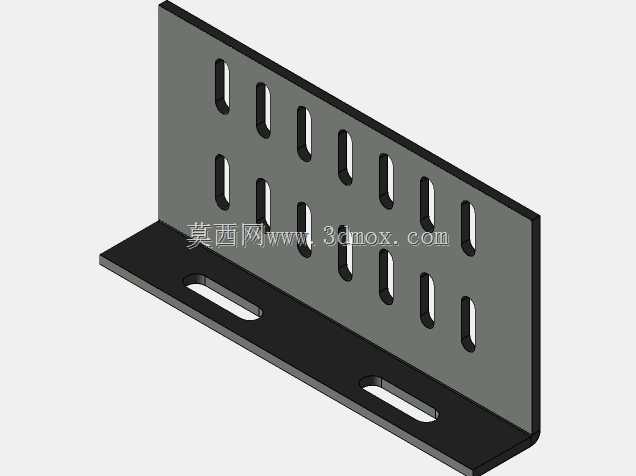

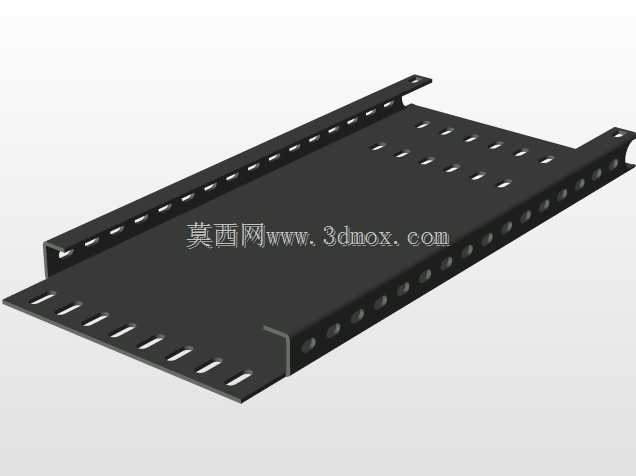

该结构为电梯曳引系统专用的承载安装机架，主要应用于垂直升降电梯的机房或井道顶部安装场景，是固定曳引电机、保障曳引系统运行稳定性的核心承载构件，承担着承载曳引主机自重、传递曳引作业动载荷、限定主机安装位置的核心作用，可适配常规异步曳引机与永磁同步曳引机的安装需求，适用于额定载重1000kg以内的中低速乘客电梯、载货电梯的主机安装场景。从功能特性来看，该机架采用分层式框架结构设计，上层设置多组可调式安装腰型孔，可适配不同安装孔距的曳引电机固定需求，无需额外打孔即可完成主机位置的微调校准，保证曳引轮与井道内导向轮的共面度，降低曳引钢丝绳的偏磨风险；中层设置横向加强筋板结构，通过折弯成型的钣金肋条提升框架整体的抗扭、抗弯性能，避免主机运行时产生的振动引发机架结构形变；下层为双平行梁式底座结构，底座端部配置可调节支撑脚杯，可在安装时根据机房地面的平整度调整机架整体水平度，抵消地面不平整带来的安装应力，同时底座梁体上预留的多组安装孔位，可直接通过膨胀螺栓与机房承重地面或井道顶部承重梁完成刚性固定，保障机架与建筑承重结构的连接可靠性。在设计思路上，该机架整体采用标准化钣金折弯+焊接工艺成型，所有外露棱边均做倒角钝化处理，避免安装作业时的划伤风险；结构设计充分考虑电梯安装现场的作业条件，整体框架采用分体预焊后整体精加工的工艺路线，既保证了各安装面的平面度公差控制在0.2mm以内，又避免了整体式结构带来的运输、吊装难题；机架上预留的穿线孔位与接地螺栓点位，可方便曳引电机的动力线、编码器线的规整布线，同时满足电气安全接地的规范要求。从安装边界尺寸来看，该机架整体宽度适配常规800-1000kg载重电梯的曳引机安装尺寸，底座支撑脚的调节行程可达50mm，可适配不同高度差的安装基面，上层安装位的横向调节范围覆盖150mm，纵向调节范围覆盖100mm，可兼容市面上多数主流型号的电梯曳引主机安装需求，无需额外定制转接板即可完成装配，有效降低电梯现场安装的作业难度与配件成本。
