低压离心式工业通风机结构设计

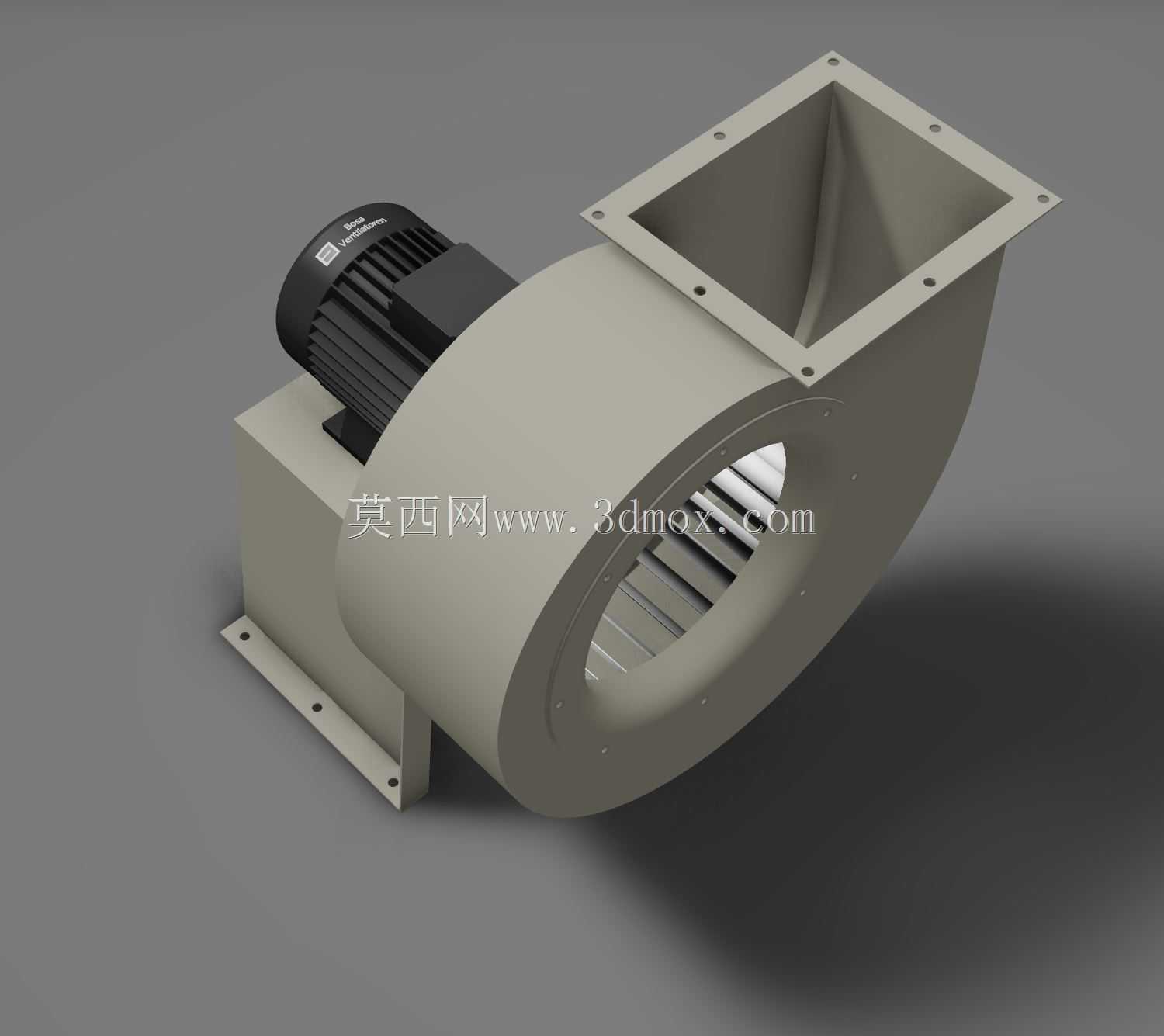

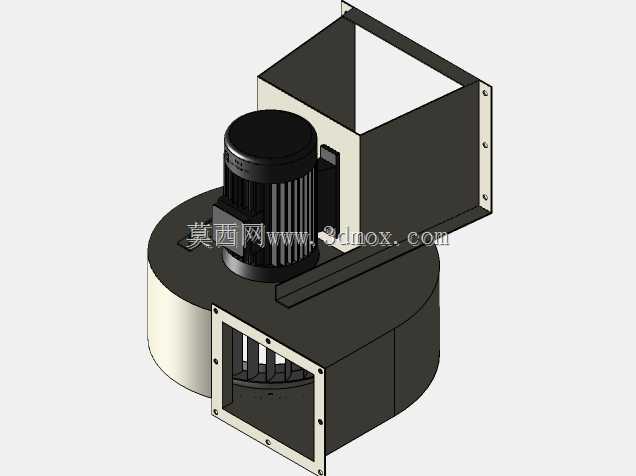

这款低压离心式通风设备主要面向工业厂房通风换气、生产车间除尘送风、暖通系统配套送风、小型工艺设备排风等场景设计，可在低阻力管网系统中稳定输送空气或无腐蚀性的气体介质，适配常规环境下的空气置换、热量散排、工艺气流组织等实际需求，能够为作业空间提供稳定的气流输送支持，避免局部区域空气滞留、热量堆积或粉尘浓度超标的问题。设备采用直联驱动的结构布局，将动力单元与风轮蜗壳直接集成安装，省去了中间传动部件的冗余设计，既缩减了整体设备的占地空间，也降低了传动环节的能量损耗与后期维护工作量，动力单元布置在蜗壳侧方的独立安装基座上，与风轮腔体做了结构分隔，避免输送气流中的杂质直接侵入动力部件，延长核心部件的使用寿命。设备的蜗壳采用对数螺旋线的流道型线设计，进风口设置为方形法兰接口，可直接与方形通风管道、设备排风端口做对接安装，法兰边缘预留了均匀分布的安装孔位，能够适配常规的螺栓紧固连接方式，无需额外做接口转接处理；出风口沿蜗壳切向布置，可根据实际安装需求调整出风方向，适配不同走向的管网布局。风轮采用多翼式前倾叶片结构，叶片沿轮毂周向均匀排布，能够在较低转速下实现较大的风量输出，同时运行过程中气流脉动更小，产生的运行噪音更低，适配对噪音控制有一定要求的室内安装场景。设备底部设置了一体式的安装底座，底座上预留了对应的固定安装孔，可直接通过螺栓将设备固定在地面、设备机架或平台支架上，安装底座的承重结构做了加强设计，能够承受设备运行过程中的轻微振动，避免长期运行出现连接松动的问题。在设计过程中，重点平衡了设备的气动性能与结构紧凑性，蜗壳的壁厚选取兼顾了结构强度与轻量化需求，既能够承受气流输送过程中的压力载荷，也不会因壁厚过大造成设备整体重量超标，给运输与安装带来额外负担；动力单元与蜗壳的连接位置做了同轴度校准设计，保证风轮运转过程中无偏摆、无擦碰，运行状态更平稳。设备的安装边界充分考虑了工业现场的安装条件，侧面预留了足够的动力单元接线与维护空间，进风口法兰的尺寸与常规低压通风管网的接口尺寸做了适配，无需定制特殊转接件即可完成现场安装，底部安装孔的间距符合常规工业风机的安装尺寸规范，可直接替换同参数规格的老旧通风设备，降低现场改造的施工成本。
