注塑用直径12拍板反复器结构设计

这款拍板反复器是注塑生产场景中配套模具使用的专用功能构件，主要应用于小型精密注塑件的成型工序，适配直径12规格的安装工位，在注塑模具的开合模动作循环中承担往复式拍板定位、辅助脱模及流道凝料脱出的核心作用，能够在连续注塑生产的高频往复动作中保持稳定的工作状态，有效减少注塑生产中因脱模不畅、定位偏移导致的产品飞边、缺胶、顶白等不良问题，提升小型注塑件的生产良率与连续生产效率。

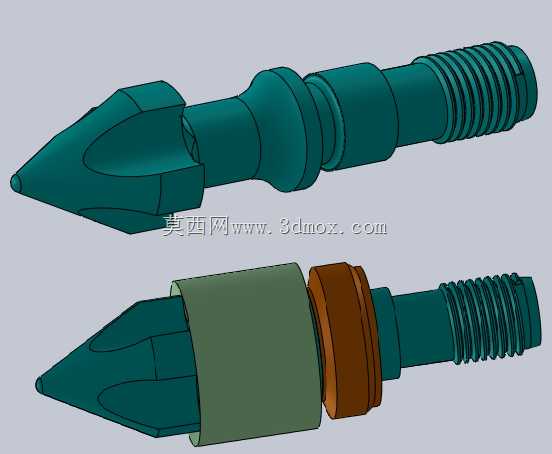

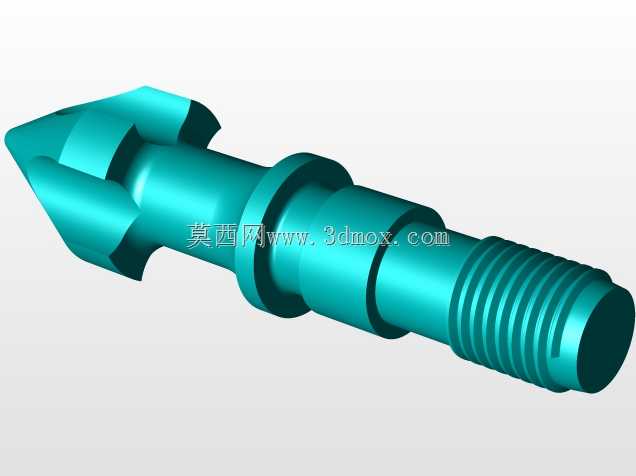

从产品功能特性来看，该构件整体采用分段式轴类结构设计，头部为带导流切削面的尖头结构，能够在合模过程中顺畅导入配套的套合构件内，避免硬接触导致的配合面磨损，尖头部位的对称切削面既可以减少导入过程的空气阻力，也能在往复动作中与配套套环形成稳定的周向定位，防止构件工作过程中出现周向转动偏移，保障动作精度。中段设置有多道环形凸台结构，一方面用于安装配套的密封、缓冲衬套，另一方面可以作为轴向定位的限位基准，精准控制构件的往复行程范围，避免超程导致的模具内部构件碰撞损伤。尾部采用标准外螺纹结构，能够与模具上的驱动连接件实现可靠的螺纹锁紧连接，保证动力传递过程中无松脱、无间隙，适配高频次的往复推拉动作。

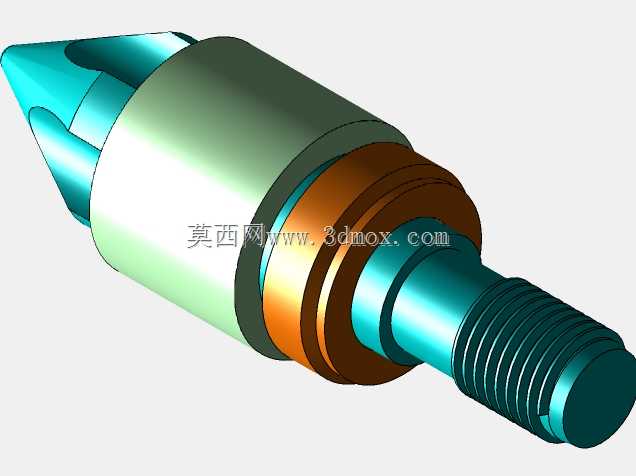

在设计思路上，该构件充分考虑注塑生产现场的工况需求，整体结构无复杂异形曲面，所有配合面均采用回转面加工设计，能够通过常规车削加工完成主体成型，头部切削面可通过一次铣削加工到位，加工工艺性良好，适合批量生产制造。外形尺寸上主体直径适配12mm的安装孔径，各段轴径的过渡位置均设置有圆角过渡，避免应力集中导致的构件疲劳断裂，能够承受长期往复动作带来的交变载荷。安装边界方面，构件的轴向尺寸严格匹配对应模具的安装腔深度，尾部螺纹长度满足锁紧防松的连接要求，中段的衬套安装位尺寸与常用的标准缓冲、密封衬套规格适配，无需额外定制非标配件即可完成装配，现场更换维护十分便捷。构件装配配套的衬套后，能够在往复动作中实现自润滑导向，减少动作过程中的摩擦阻力，降低运行噪音，延长构件的整体使用寿命，适配连续化注塑生产的长时间运行需求。
