空心铝型材挤压成型模具结构设计

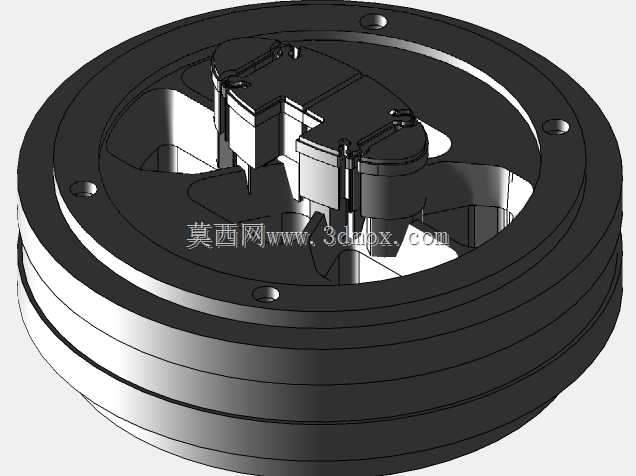

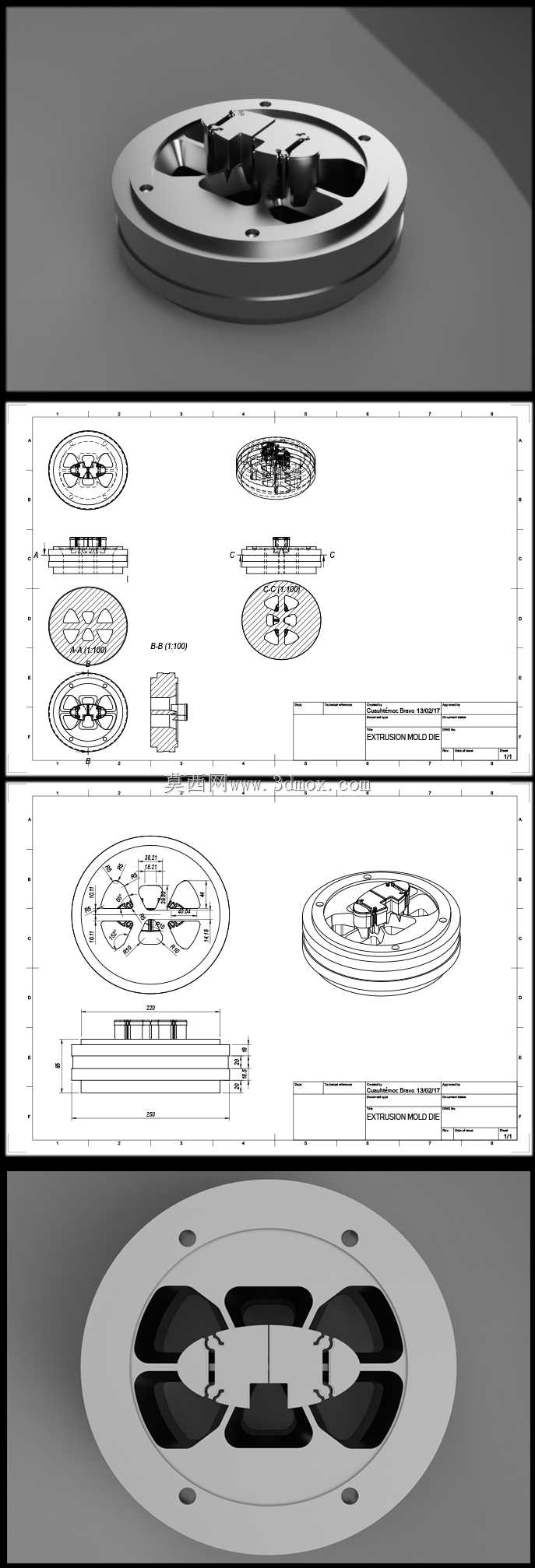

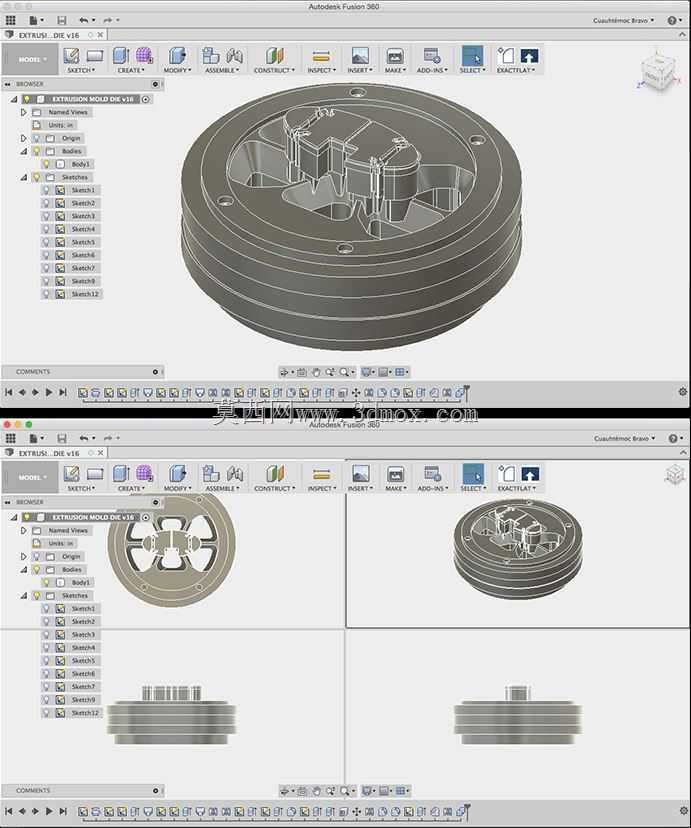

该模型为空心铝型材生产用挤压模具核心组件，主要应用于铝型材加工生产线的挤压工序，配套卧式铝挤压机使用，是决定空心铝型材截面成型精度、表面质量与生产稳定性的核心工装部件。在实际生产场景中，该模具安装于挤压机模座位置，前端对接盛锭筒，加热至工艺温度的铝合金铸棒在挤压杆的高压推动下，通过模具内部预设的分流孔、焊合腔与成型工作带，最终挤出符合截面尺寸要求的空心铝型材，广泛应用于建筑门窗、工业框架、轨道交通内饰型材、散热器型材等各类空心铝型材的批量生产环节。从功能特性来看，该模具采用平面分流组合模结构，整体为圆盘式多层叠装结构，上层设置对称分布的分流孔，用于将高压流入的铝合金料流均匀分割为多股金属流，分流桥采用流线型过渡设计，有效降低金属流动阻力，减少死区与金属滞留缺陷；中层为焊合腔，分割后的多股金属流在焊合腔内借助高压与铸棒余温重新焊合为整体，保证挤出型材的焊缝强度满足使用要求；下层为成型工作带，工作带的长度与角度根据型材截面不同位置的金属流速差异做差异化设计，通过调整摩擦阻力平衡各部位金属出料速度，避免型材出现扭拧、波浪、壁厚不均等成型缺陷。设计过程中，首先根据目标空心铝型材的截面轮廓、壁厚公差要求确定模孔的整体尺寸，考虑铝合金热胀冷缩特性预留合理的收缩量，同时结合挤压机的挤压筒直径、挤压力参数确定模具的整体外径与厚度，保证模具安装时与挤压机模座、盛锭筒的配合精度，避免生产过程中出现漏铝、模具移位等问题；分流孔的布局采用对称式设计，保证各分流道的金属进料量均衡，分流桥的截面宽度与角度经过反复校核，在保证模具自身结构强度、避免长期受高压冲击变形开裂的前提下，尽可能减少金属流动阻力，提升焊合质量；模具上预设的定位销孔与螺栓孔位置与配套模架完全匹配，安装时可快速定位锁紧，上下模的配合面经过精密贴合设计，避免生产过程中出现飞边毛刺。从安装边界来看，模具整体为圆形盘状结构，外径适配对应吨位挤压机的模座安装腔尺寸，厚度方向与模架的压紧行程匹配，安装时需保证模具端面与挤压筒端面完全贴合，进料口与盛锭筒中心对齐，出料侧预留足够的型材引出与冷却空间，模具外周的定位槽与模座定位块配合，可有效承受挤压过程中的扭矩载荷，避免模具转动导致型材截面错位。
