小型通用动力配套沃尔布罗膜片式化油器结构

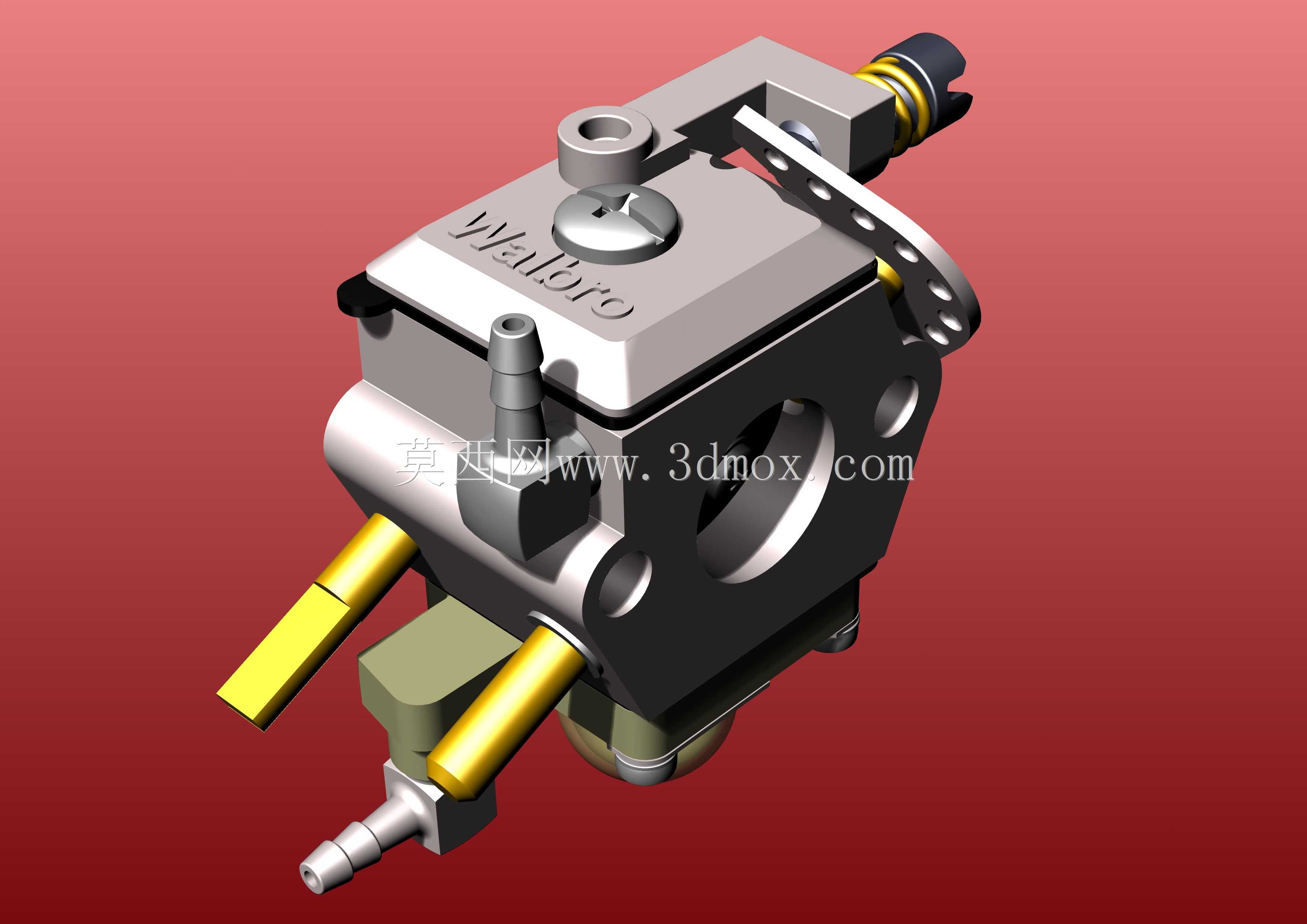

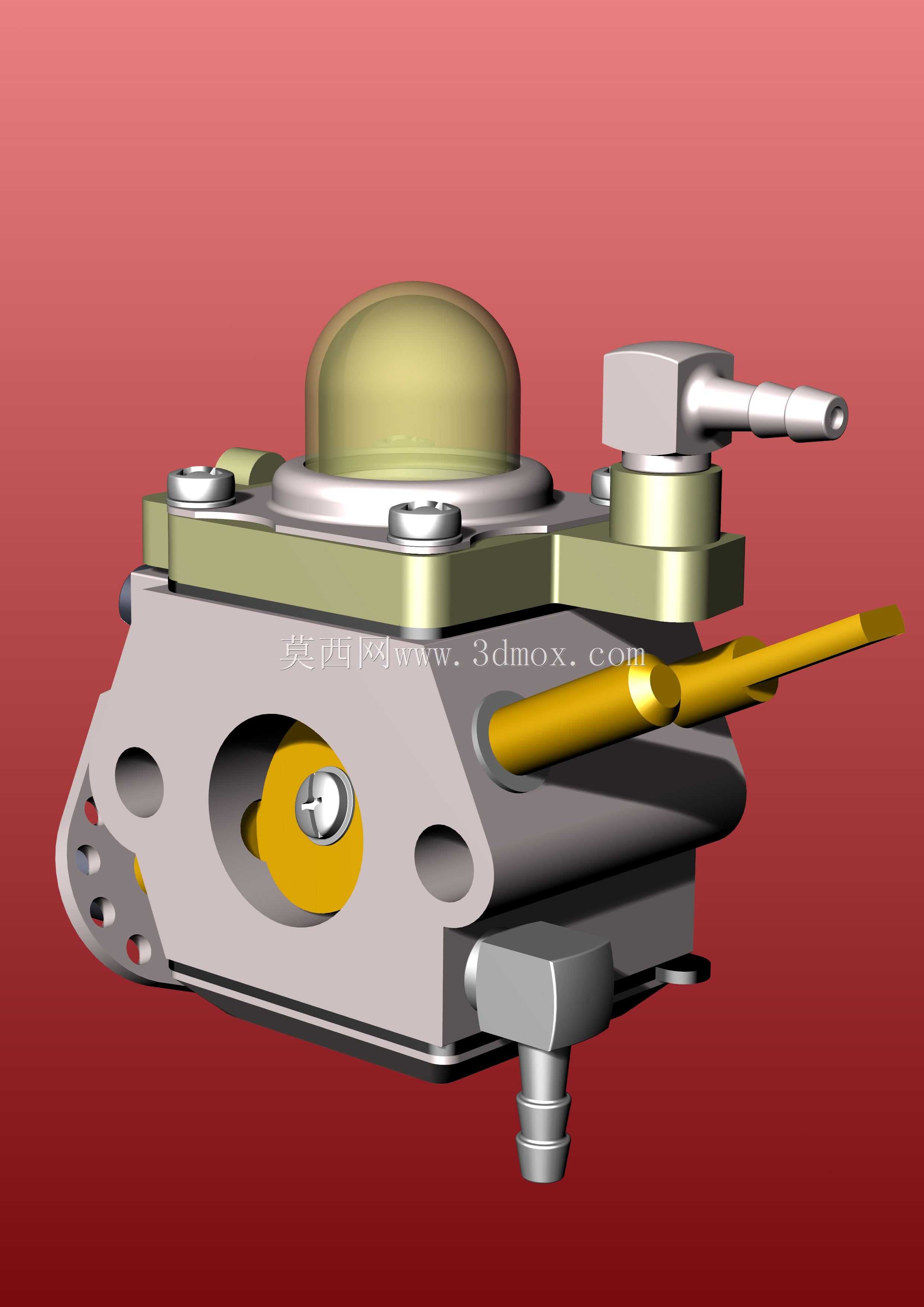

这款化油器主要面向小型通用内燃动力场景，广泛适配手持园林作业设备、小型便携发电机组、航模动力以及轻型摩托类动力单元，是二冲程小排量动力系统中负责燃油与空气精准配比的核心部件，直接决定动力的启动性能、怠速稳定性、全工况输出平顺性以及燃油消耗水平。不同于传统浮子式化油器依靠浮子室控制油位的结构，这款膜片泵式化油器可以在大角度倾斜甚至倒置的工况下稳定供油，完美适配油锯、割灌机这类作业中姿态频繁变化的手持设备，不会因为机身倾斜出现燃油溢出或者供油中断的问题，能在复杂作业姿态下始终保持稳定的油气混合输出。从功能结构来看，这款化油器集成了泵油膜片组、计量油针、怠速调节螺钉、主量孔、节气门体以及进油接头几个核心模块，泵油膜片依靠发动机曲轴箱产生的脉冲压力差完成燃油的抽吸与输送，不需要额外配置燃油泵即可完成从油箱到化油器的燃油供给，大幅简化了小型动力的燃油系统布局。设计过程中充分考虑了小型动力的紧凑安装需求，整体采用一体化压铸壳体结构，将泵油腔、计量腔、混合气道集成在同一壳体内，尽可能压缩整体体积，壳体上预留的两个安装定位孔可以直接适配多数通用小型动力的安装基座，不需要额外设计转接支架。进油端采用快插式黄铜接头，既保证燃油管路连接的密封性，也方便现场作业时快速拆装更换燃油管路；节气门摇臂采用镂空设计，在保证结构强度的前提下降低自身重量，减少油门操控的阻力，同时预留了标准化的拉线安装位，可以适配不同长度的油门拉线布局。怠速与主油针的调节位置都设置在壳体外侧便于操作的位置，方便运维人员根据实际作业的海拔、气温环境调整油气混合比，保证动力在不同环境下都能处于最佳工作状态。整体外形轮廓方正紧凑，所有外接接头、操控摇臂都没有超出壳体的最大安装边界，安装时不会和周边的空滤器、发动机缸体、油箱部件产生干涉，适配性极强。
