消防系统用管道式流量计结构设计

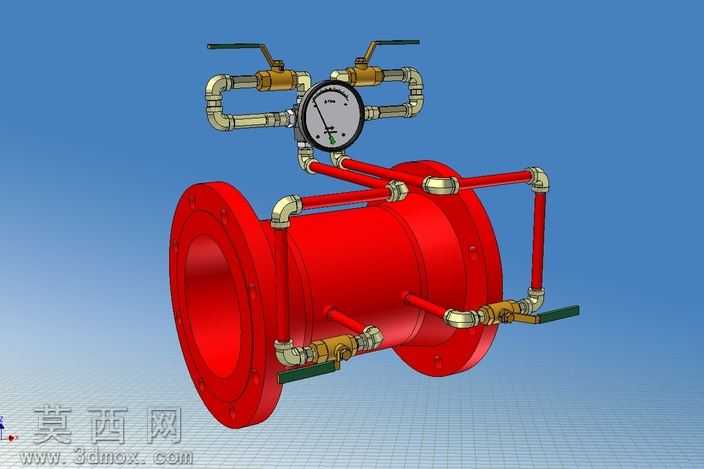

本模型为消防泵系统配套的管道式流量计，采用Autodesk Inventor完成全参数化三维建模，整体建模过程遵循机械设计装配逻辑，自下而上完成所有零部件的特征构建与装配约束。模型主体为法兰连接式筒状壳体，建模时通过旋转凸台特征构建壳体基础轮廓，再通过拉伸切除完成法兰端面的螺栓孔阵列、内部流道的结构修整，壳体表面赋予高光泽红色烤漆材质，还原消防设备的标准配色与漆面质感，材质参数调整了漫反射粗糙度与高光级别，模拟金属基材表面烤漆的细腻反光效果。模型附带的测量表头采用旋转与拉伸组合特征构建表壳、表盘与指针结构，表盘表面添加刻度纹理贴图，指针赋予金属镀铬材质，玻璃表蒙调整了透明度与折射参数，还原仪表玻璃的通透质感。旁通管路部分分别构建了弯头、三通、控制球阀、连接短管等零件，管路零件采用黄铜金属材质，调整材质的金属度与反射参数，还原铜质管件的金属光泽，阀门手柄分别赋予黑色防滑橡胶与绿色标识材质，区分不同控制阀门的功能属性。所有管路连接部位均构建了卡箍、接头等细节结构，通过同轴、面重合等装配约束完成管路与主体壳体的装配，确保所有连接位置的对位精准，无干涉错位问题。整体模型完成装配后进行了全局干涉检查，验证了各零部件的装配合理性，同时通过渲染环境设置添加了柔和的环境光与定向光源，突出模型的结构层次与材质质感，清晰展现该流量计的管路布局、仪表安装位置与阀门控制结构，还原其在消防泵系统中用于流体流量监测的功能结构特征，建模过程中对所有标准件均按照通用五金规格进行参数化绘制，确保模型尺寸符合工程实际应用的规格要求，可用于消防系统管路布局演示、设备结构教学以及相关产品的设计参考。
