承插焊式手动明杆闸阀三维结构设计

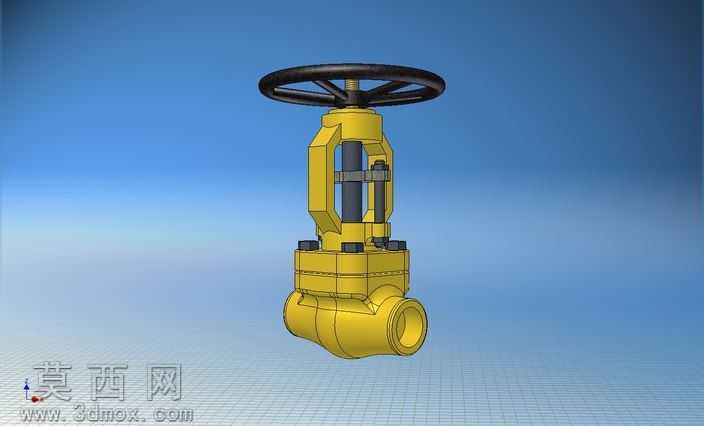

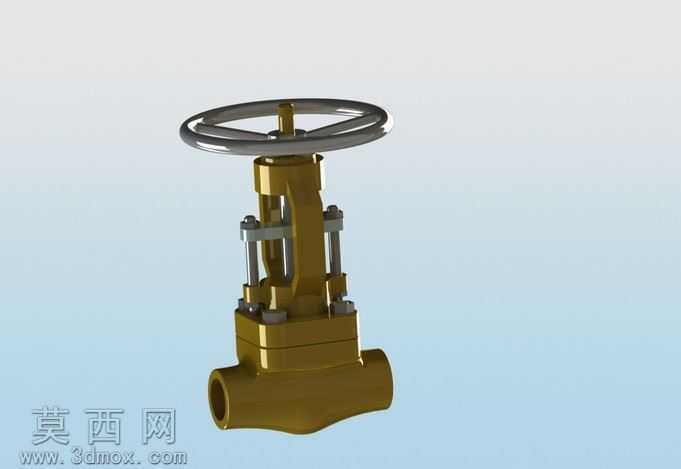

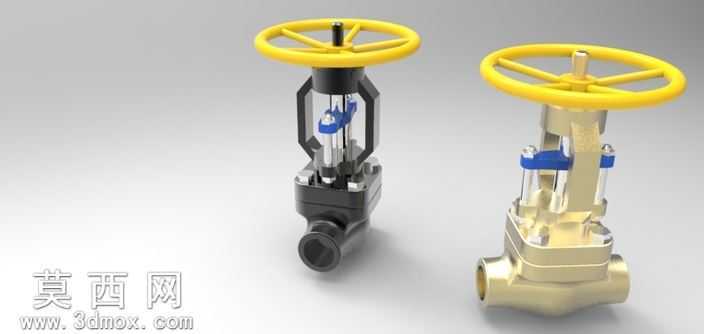

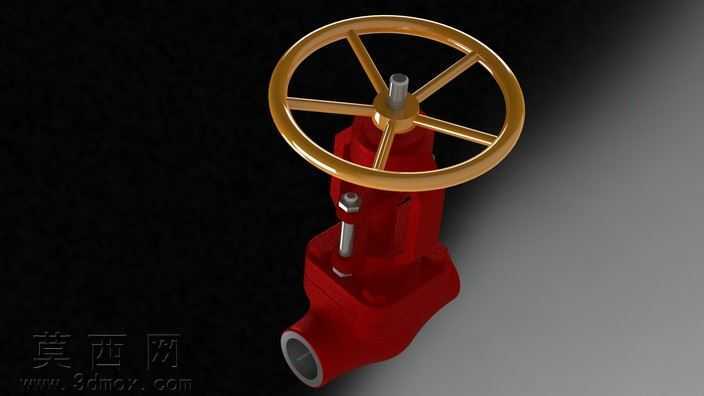

本作品为手动承插焊明杆闸阀的三维参数化设计成果，建模阶段严格遵循工业闸阀的通用设计规范，以真实工业产品的尺寸比例为基准完成全零件建模，完整还原了该类阀门的全部结构细节。模型整体采用自底向上的建模逻辑，首先拆分出独立的功能零件：顶部的黑色手轮采用轮辐式结构，建模时通过旋转特征构建轮缘基体，再通过阵列特征生成均匀分布的轮辐结构，边缘做圆角过渡处理，还原手轮的握持操作形态；手轮下方的阀杆螺母采用多边形配合结构，与手轮中心孔形成过盈配合的装配关系，保证手轮转动时可同步带动阀杆做升降运动。中部的阀盖支架采用开放式框架结构，建模时通过拉伸切除构建两侧的支撑立板，预留出阀杆的运动行程空间，支架与下部阀盖采用螺栓紧固连接，模型完整还原了连接螺栓、螺母的细节特征，螺栓的六角头、螺纹段均做了简化但辨识度充足的结构表达，既保证模型轻量化，又清晰呈现装配逻辑。阀体部分为承插焊连接形式，两端的承插口做了适配标准焊接钢管的内径倒角设计，阀体内部的流道为直通式等径结构，闸板为平行式密封结构，建模时还原了闸板与阀杆的T型连接结构，可直观呈现手轮转动时，阀杆带动闸板沿垂直流道方向升降，从而实现管路通断控制的运动逻辑。材质渲染阶段，对阀体、阀盖、支架、阀杆、闸板等金属承压零件赋予亮黄色金属漆材质，模拟工业阀门常用的涂装外观，手轮赋予黑色哑光工程塑料材质，密封件部位赋予深色橡胶材质，不同材质的色彩区分清晰，可快速识别不同零件的功能属性。模型装配阶段严格按照实际阀门的装配顺序添加配合约束，手轮与阀杆螺母为旋转配合，阀杆与闸板为铰接配合，阀杆与阀盖为螺旋升降配合，所有配合关系符合实际产品的运动逻辑，可直接用于阀门结构原理演示、产品选型展示、装配工艺教学等场景，整体建模精度满足工业级展示需求，无结构错漏、干涉问题，各零件的比例协调，细节表达到位，清晰展现了手动明杆闸阀的典型结构特征与工作原理。
