百叶式通风管道阻尼器结构设计

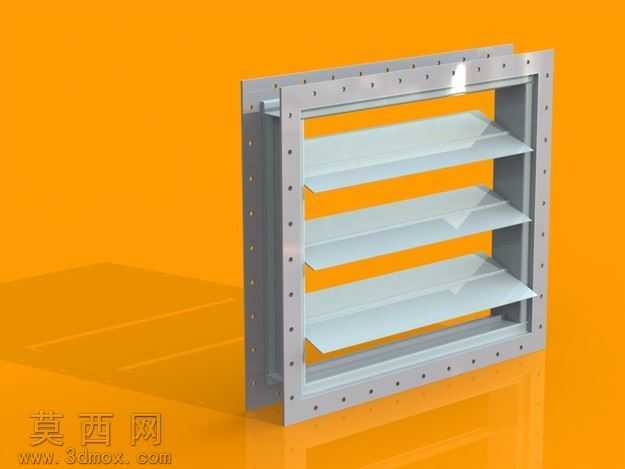

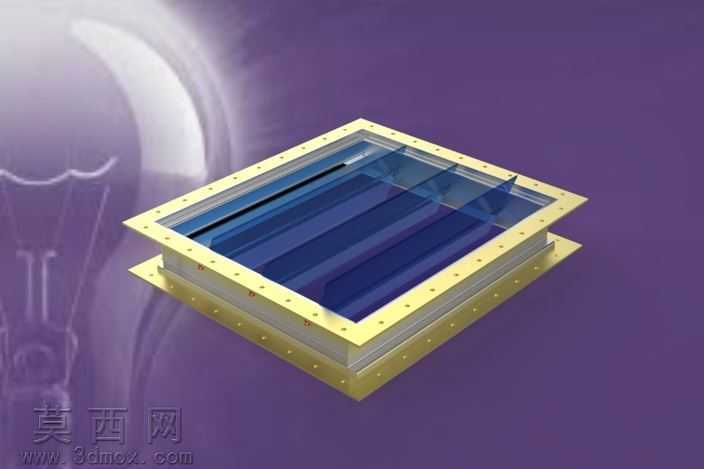

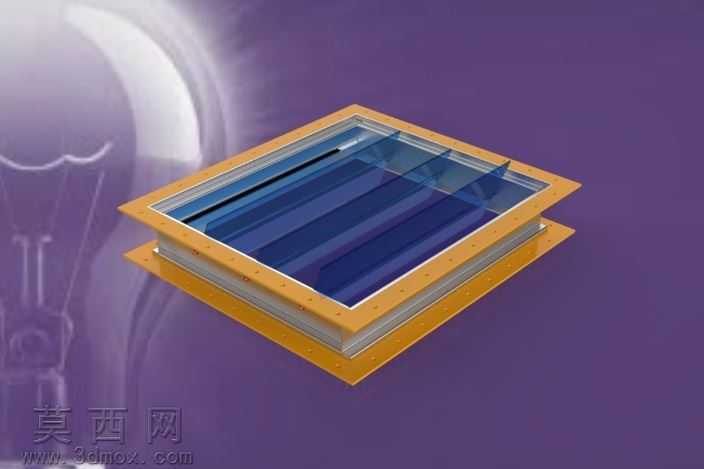

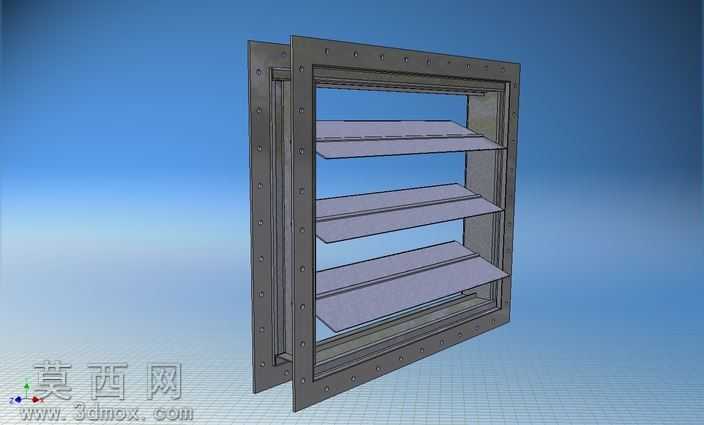

本模型为百叶式通风管道阻尼器，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循通风管路配件的通用安装尺寸规范，保证模型可直接对接常规矩形通风管道的法兰安装接口。整体结构采用双层框架嵌套设计，外层为带安装孔的对接法兰边框，法兰面均匀排布螺栓安装孔，孔位间距符合矩形风管连接的通用标准，边框采用加厚钣金材质设计，保证安装后的结构强度与密封性能；内层为叶片承载框架，与外层框架通过侧边连接结构固定，框架内侧预留叶片转轴的安装位，转轴同轴度公差控制在合理范围内，保证叶片转动顺畅无卡滞。叶片采用多层平行百叶式结构，共设置三组平行导流叶片，叶片为流线型薄板结构，边缘做圆弧过渡处理，可在调节通风阻尼时减少气流紊流产生的风噪，叶片与转轴采用刚性连接，可通过外置执行机构带动转轴同步转动，实现通风截面开度的连续调节，进而精准控制风道内的气流阻尼大小，满足不同工况下的通风阻力调节需求。渲染阶段采用工业产品常用的冷色调金属材质，框架部分赋予哑光冷轧钢材质，表面做细微磨砂纹理处理，还原真实钣金加工后的表面质感；叶片部分赋予稍浅的金属灰材质，与框架形成视觉层次区分，背景采用渐变蓝底搭配网格地面，清晰突出产品的结构轮廓与装配关系。设计过程中充分考虑产品的实际使用场景，整体结构无多余冗余设计，所有零部件均可实现拆解装配，既满足实际生产中的加工工艺要求，也可用于通风系统的方案演示、结构校核以及安装指导使用，叶片转动角度与通风阻尼的对应关系可通过模型运动仿真进行验证，为后续产品的参数优化提供可靠的三维数据支撑。
