电机配套减速器传动驱动装置

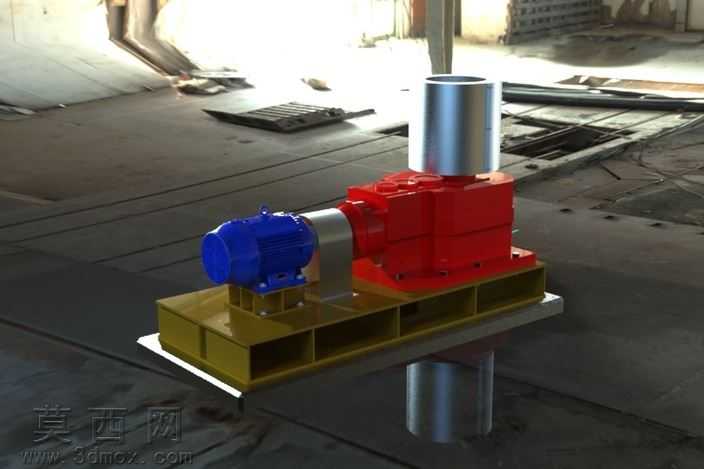

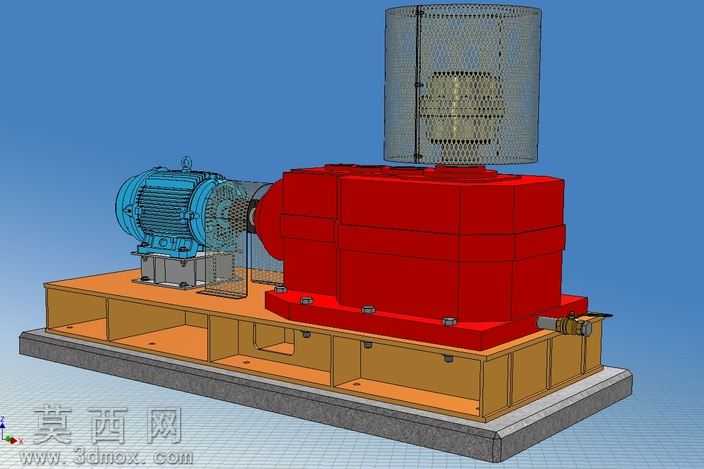

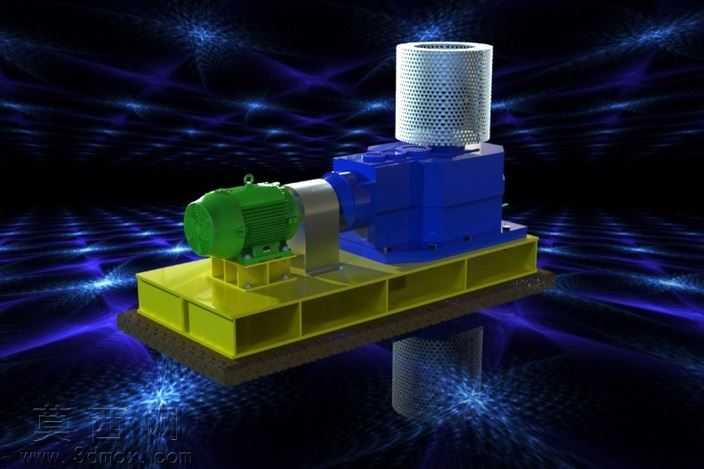

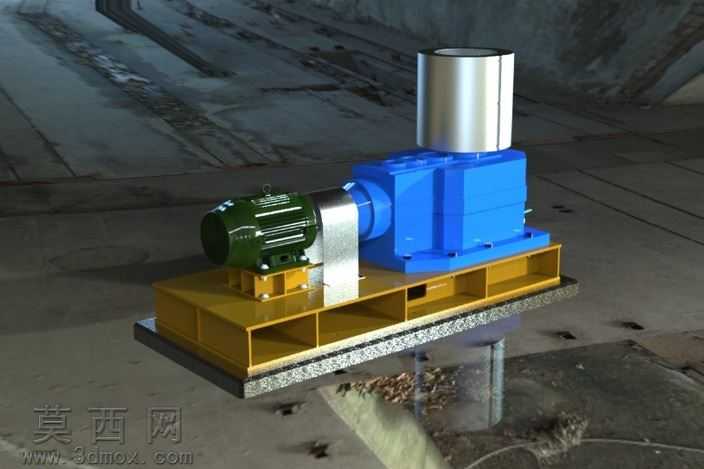

该驱动装置三维模型采用参数化建模方式完成整体装配搭建，建模过程中严格遵循机械传动设计的尺寸规范，对每一处连接结构、安装基准都做了精准的尺寸约束，确保各零部件装配无干涉、传动关系匹配合理。模型整体由驱动电动机、齿轮减速箱体、输入输出联轴器、安装底座及安全防护网罩几大模块构成，各模块可单独拆解查看内部结构，也可完成整体装配校验。材质渲染阶段，针对不同部件做了差异化的材质表现：电动机外壳采用铸铁哑光金属材质，还原工业电机的铸造成品质感，表面添加细微的颗粒纹理与安装铭牌细节提升真实度；减速箱体采用醒目的红色工业防护漆材质，模拟重型减速机的漆面涂装效果，箱体表面的合箱缝、固定螺栓沉孔、油位观察孔、放油螺塞等细节都做了精细化建模，还原真实减速机的外部结构特征；安装底座采用型钢焊接结构的材质表现，上层安装平台做橙色防锈漆处理，底部减震基座采用混凝土质感的灰色材质，区分不同结构层的功能属性；输入侧的福克式联轴器做了半透明防护网罩的材质设置，既可以展示内部的弹性连接结构，也还原了设备安全防护的设计细节；输出侧的垂直齿轮联轴器同样做了结构还原，清晰展示齿轮啮合的连接关系。设计思路上，该模型围绕1800RPM输入、16RPM输出的减速比需求搭建传动链，选用40马力、3/60/460V规格的324框架电动机作为动力源，输入端搭配110规格福克联轴器实现电机轴与减速机输入轴的柔性连接，补偿安装过程中的同轴度误差，输出端采用525规格垂直齿轮联轴器完成动力输出，适配垂直方向的负载连接需求。整体安装底座采用一体化焊接结构设计，预留了电机安装位置调节余量、减速机固定螺栓孔位以及底部减震垫安装位，符合工业现场重型传动设备的安装规范。模型在结构校验阶段完成了传动路径的运动仿真验证，确认各级齿轮传动比匹配、轴系支撑位置合理、润滑空间预留充足，可作为传动系统设计参考、设备安装教学演示、工业场景三维可视化素材使用，完整还原了工业驱动减速单元的典型结构布局与设计逻辑。
