固定管板式原油换热器三维结构设计

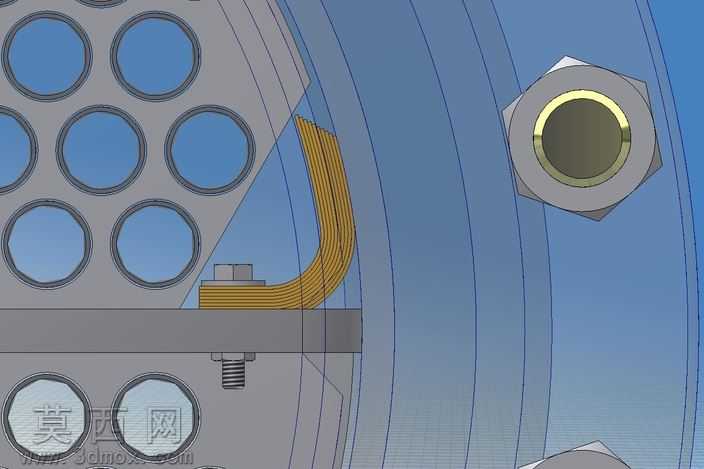

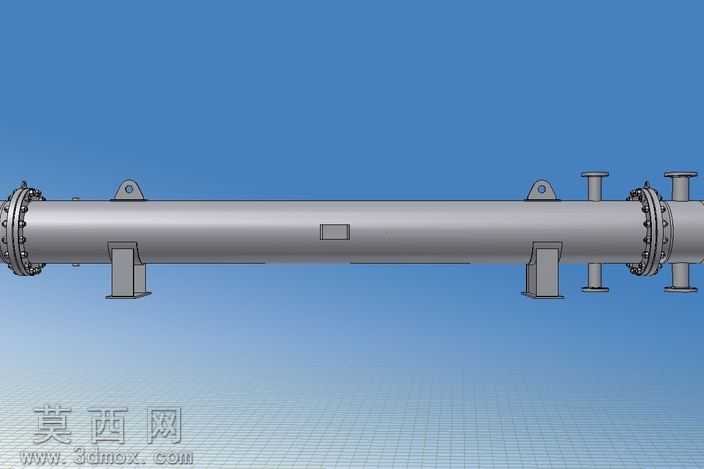

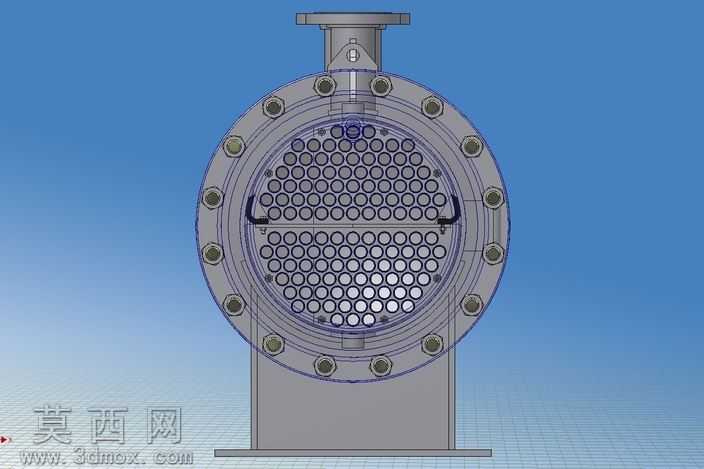

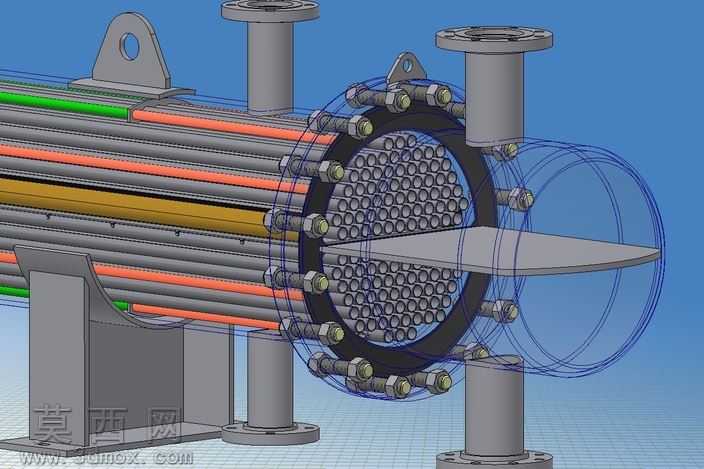

本作品为固定管板式原油换热器的三维参数化模型，建模过程严格遵循管壳式换热器的工程设计规范，完整还原了设备的全部核心结构与装配关系。建模阶段先以设备的公称直径、换热管规格参数为基准，搭建整体装配骨架，优先完成核心换热管束的排布：按照正三角形布管规则完成126根换热管的阵列排布，匹配BWG18规格换热管的尺寸参数，保证管间距、布管禁区尺寸符合行业设计标准，管束两端与管板采用刚性连接结构，还原固定管板换热器的管束固定形式。管板部分采用实体建模还原法兰密封面、螺栓孔、换热管孔的精确位置，端盖法兰与管板通过周向均匀排布的螺栓紧固件实现压紧密封，模型中完整还原了六角头螺栓、螺母的细节结构，可清晰展示法兰连接的密封装配逻辑。壳程部分还原了筒体结构、多规格接管法兰，顶部设置吊耳结构满足设备吊装需求，底部采用标准鞍式支座作为支撑结构，保证设备安装的稳定性；壳程内部设置纵向折流板，引导壳程介质沿轴向折返流动，延长介质流程以提升换热效率，模型通过半透明线框渲染的方式，可直观展示壳程内部折流板与管束的位置关系，清晰呈现双程换热的流道设计逻辑。材质渲染上针对不同部件做了区分设置：换热管束根据不同流程做了多色材质区分，便于识别管程介质流向；筒体、法兰、支座、吊耳等钢制承压部件采用哑光金属灰材质还原碳钢设备的质感，螺栓紧固件做了金属光泽处理以区分装配零件，密封垫片采用深色非金属材质还原密封件特征。设计过程中充分考虑原油换热的工况需求，固定管板结构适配原油与冷却介质的换热场景，纵向折流板的设置可有效降低壳程流动死区，提升原油冷却过程的换热效率，各接管的位置、尺寸匹配工艺管线的连接要求，支座、吊耳等附属结构的设计满足设备运输、安装、运维的实际需求，模型整体装配关系完整，无干涉错配问题，可用于换热器结构教学、方案展示、工程设计参考等场景，能够直观清晰地展现固定管板式管壳换热器的内部构造与工作原理。
