立式支腿结构工业过滤压力容器

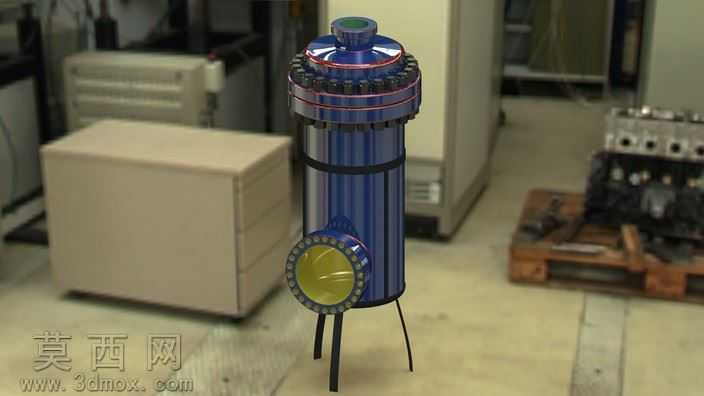

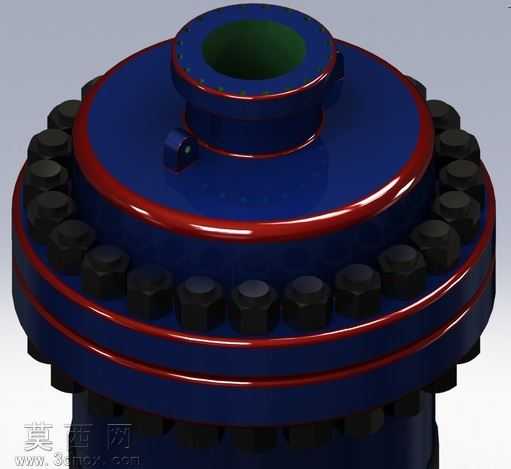

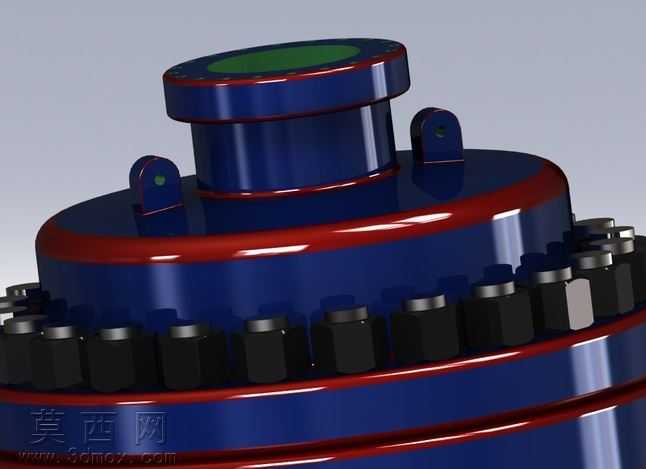

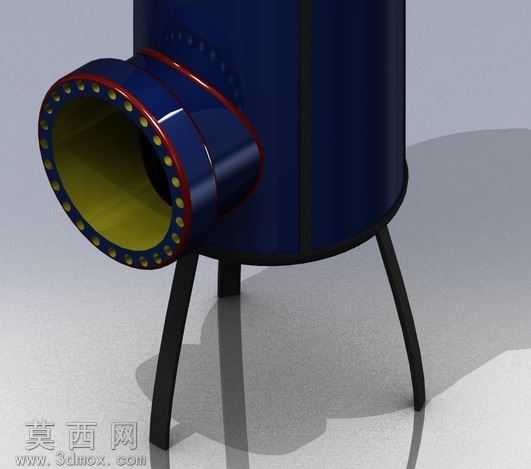

本作品为立式承压过滤类压力容器三维建模成果，建模过程严格参考ASME规范第八卷第一分篇的相关设计要求，按等比例缩放完成整体结构搭建，重点还原了工业过滤压力容器的典型结构特征。模型整体采用立式圆柱罐体作为主体结构，顶部设置快开式封头结构，封头与罐体间采用周向均布的紧固件实现密封连接，满足承压设备的密封与快开检修需求；罐体上部设置有排气接口，侧下方设置大口径侧向法兰接口，用于介质进出与过滤组件的安装对接，底部采用三根倾斜支腿作为支撑结构，保障罐体放置的稳定性，支腿与罐体间的连接结构做了贴合工业实际的过渡处理，还原真实焊接装配的结构形态。建模过程中对各部件的装配关系做了精准约束，封头的密封槽、紧固件的排布、法兰的密封面与螺栓孔位、支腿的倾斜角度都做了精细化建模，确保各部件间无干涉，结构逻辑符合压力容器的实际设计规范。材质渲染阶段，罐体主体采用深蓝色工业金属漆材质，还原工业设备常用的防腐涂装效果，封头与法兰部位做了金属包边的质感处理，侧方法兰视镜采用半透明黄绿色材质，模拟耐压观察窗的玻璃质感，支腿采用黑色哑光金属材质还原钢制支撑件的视觉效果，整体渲染场景搭配工业车间的真实环境，通过光影调整突出罐体的结构层次与材质质感，让模型呈现出贴近真实工业设备的视觉效果。设计过程中重点考量了压力容器的外观还原度，在保证整体比例协调的基础上，对外部可见结构做了精细化刻画，对于内部非可见结构做了合理简化，既保证模型的视觉完整性，也兼顾了模型的使用便捷性，可用于工业设备展示、CAD教学演示、方案汇报等多种场景，模型兼容主流三维设计软件的格式要求，可直接导入进行二次编辑或渲染使用。
