小型舵机式伺服电机结构设计

这款伺服电机属于小型舵机类执行元件，广泛应用于航模舵面控制、小型自动化设备点位驱动、智能机器人关节动作执行、3D打印机送料与平台调平机构、智能家居电动调节结构等场景，是小扭矩高精度角度控制场景里的核心动力部件，能够根据输入的控制信号输出指定角度的转轴转动，带动负载完成精准的位置调整动作，相比普通直流电机具备闭环位置反馈能力，不会出现丢步、转动角度失控的问题，在小负载高精度传动场景里有着极高的应用普及率。

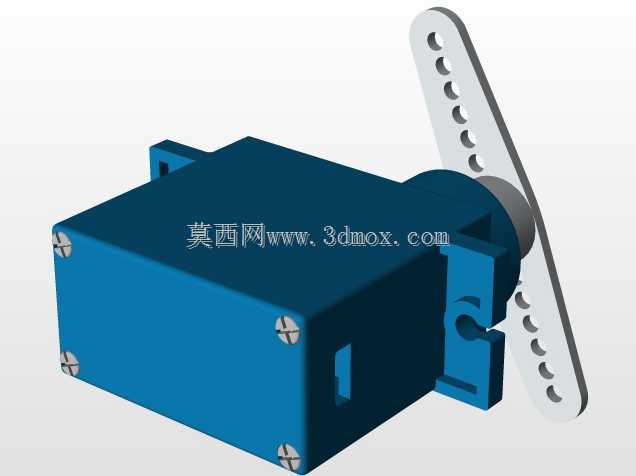

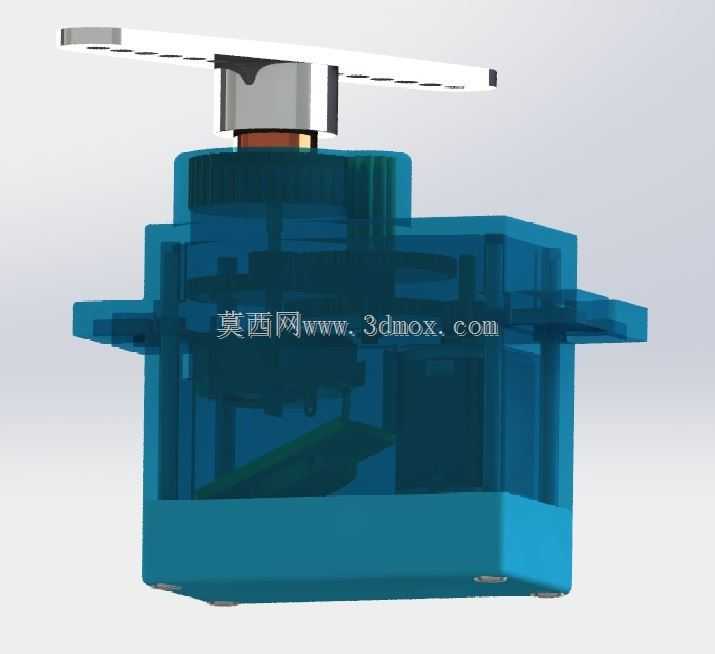

从功能特性来看，这款伺服电机集成了直流驱动电机、减速齿轮组、位置检测电位器、控制电路模块于一体，整体采用一体化封装设计，不需要额外搭配复杂的驱动电路即可直接接收标准PWM控制信号完成角度控制，输出轴带有一字型摇臂安装位，可以直接连接舵盘、连杆等传动零件，将转动扭矩传递到末端执行机构。外壳采用半透明工程塑料材质，既可以直观观察内部齿轮组的啮合状态，也能为内部精密部件提供防尘、防外力磕碰的防护，底部带有两个对称的安装凸耳，带有标准安装孔位，能够快速通过螺丝固定在设备的安装基座上，不需要额外设计定制安装支架。

在设计思路上，这款伺服电机采用了模块化集成的设计逻辑，将动力输出、减速增扭、位置检测、信号处理四个功能模块紧凑排布在方形壳体内，最大化压缩整体体积，适配小型设备狭窄的安装空间。顶部输出轴采用金属衬套加固，避免频繁正反转转动带来的轴孔磨损，延长部件的使用寿命；内部减速齿轮组采用多级直齿传动结构，在有限的空间内实现足够的减速比，将电机的高转速低扭矩输出转化为低转速高扭矩的转轴动力，满足小负载推动的扭矩需求。

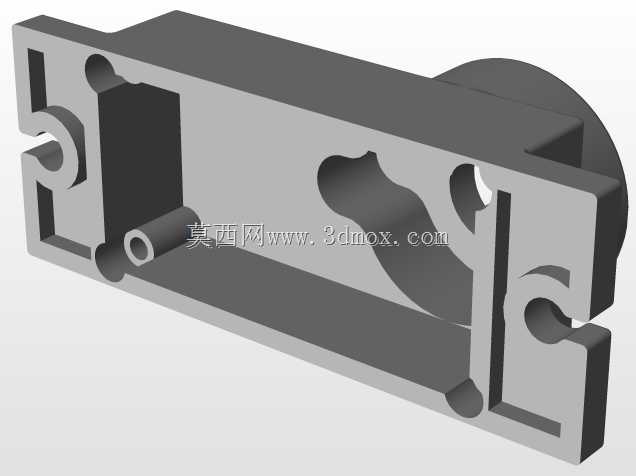

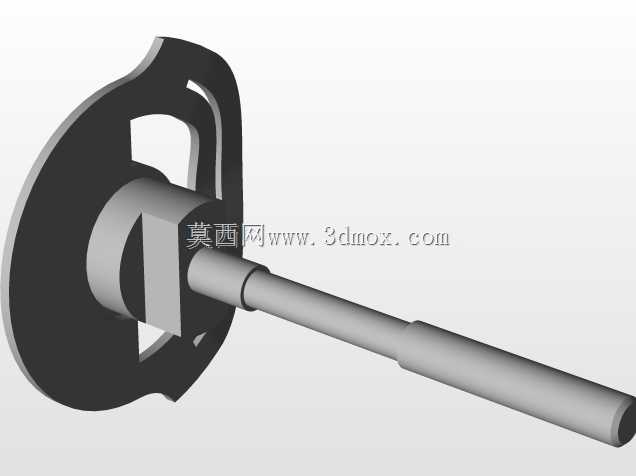

从安装边界来看，这款伺服电机整体为方正的立方体结构，输出轴位于壳体顶部中心位置，顶部伸出的轴段长度适配标准舵盘的安装深度，两侧的安装凸耳与壳体为一体化结构，安装孔的中心距符合小型舵机的通用安装标准，能够兼容市面上绝大多数常规小型舵机的安装位，替换使用时不需要修改原有设备的安装结构。输出轴的转动行程覆盖常用的0-180度角度范围，能够满足绝大多数角度调节场景的行程需求，接线端位于壳体侧面，走线方向不会与顶部的摇臂转动路径产生干涉，避免设备运行过程中出现线材被转动结构剐蹭破损的问题。整体结构紧凑，安装便捷，转动响应速度快，位置控制精度稳定，能够在各类小型机电设备里可靠完成角度调节、位置切换的执行动作。
