同轴式行星齿轮减速传动结构

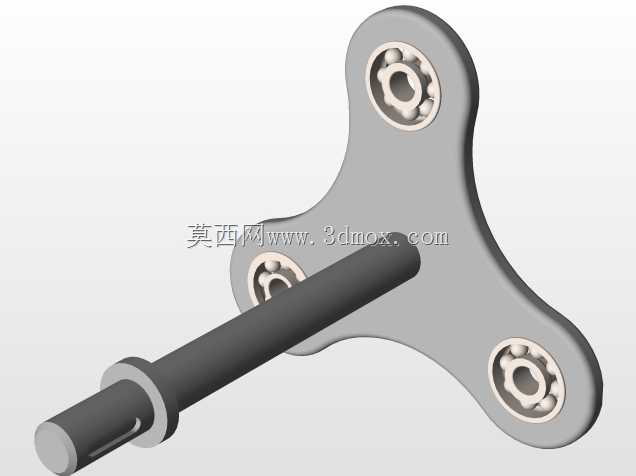

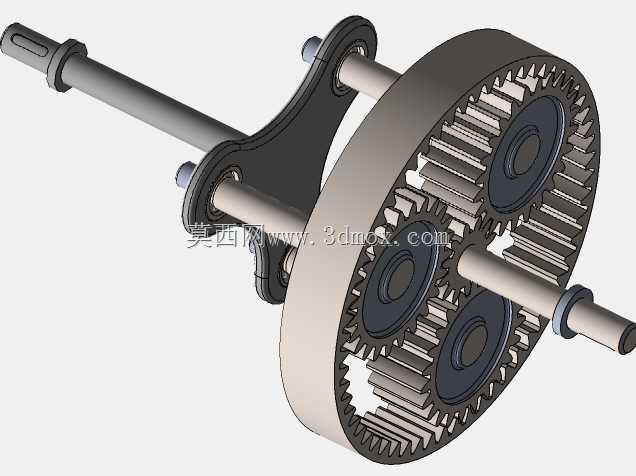

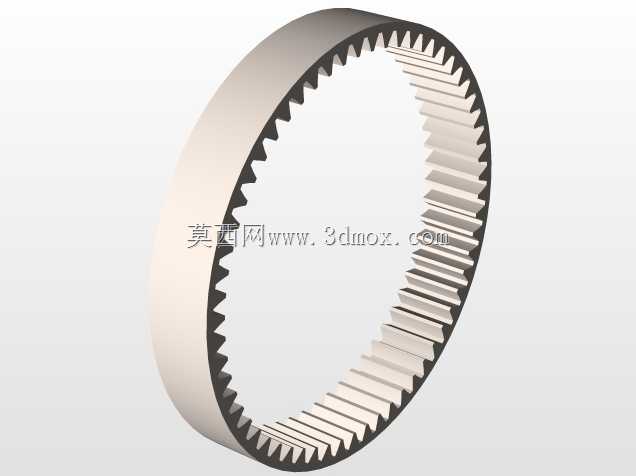

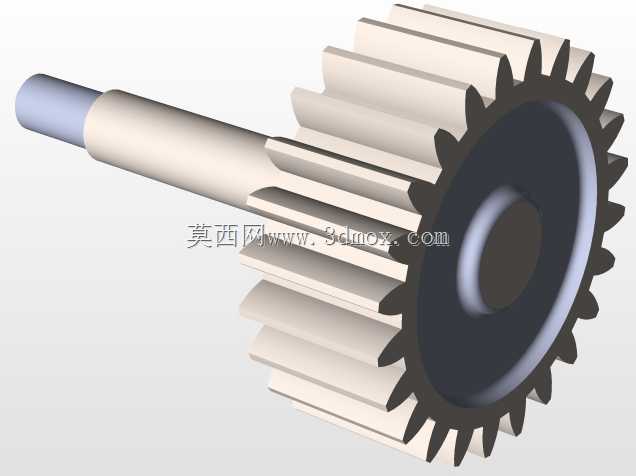

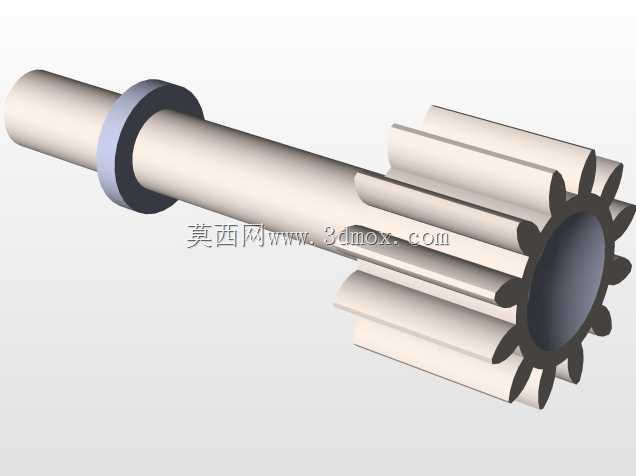

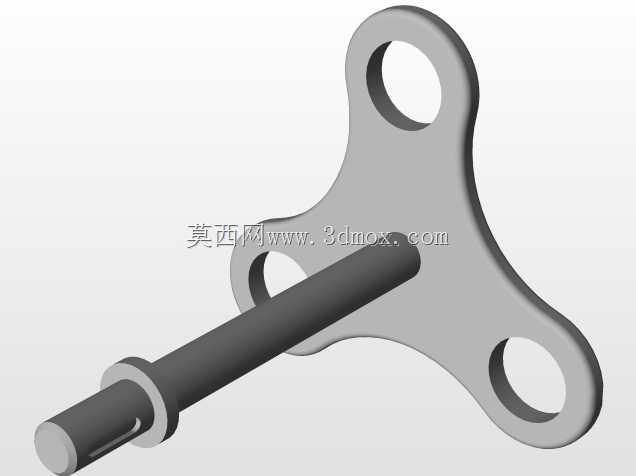

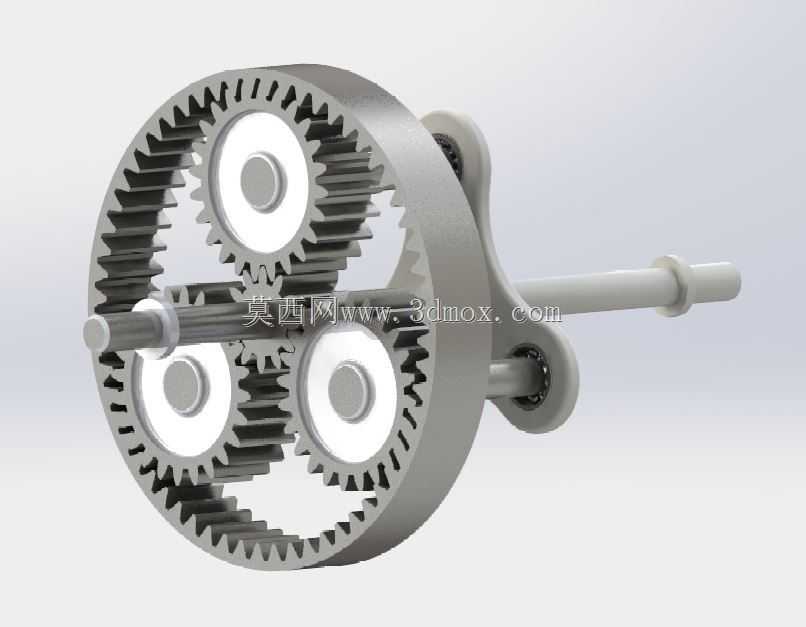

这款行星齿轮传动结构是动力传输场景中应用极为广泛的减速增扭核心部件，常见于工业伺服传动系统、新能源车辆动力总成、小型自动化设备动力输出端、精密机床进给机构以及智能家居传动模块中，承担着匹配动力源转速与负载端扭矩需求的核心作用，能够在紧凑的安装空间内实现大传动比的动力转换，相比传统平行轴齿轮结构，同等传动比下体积可缩减40%以上，承载能力提升60%左右，非常适合安装空间受限、扭矩输出要求高的传动场景。该结构采用经典的NGW型行星轮系布局，以内齿圈作为固定承载基准，太阳轮连接动力输入轴，行星架作为动力输出端，三个行星轮沿太阳轮周向均匀分布，通过行星轮同时与太阳轮、内齿圈的啮合传动，将输入轴的高转速低扭矩动力转换为输出轴的低转速高扭矩动力，多行星轮对称布局的设计能够均匀分散啮合载荷，让每一组轮齿承受的载荷大幅降低，同时抵消传动过程中的径向作用力，有效提升整体结构的运行平稳性与承载寿命，运行过程中振动与噪声控制表现优异，适合对传动平稳性有较高要求的精密传动场景。设计过程中重点考量了轮系的均载特性，行星轮通过轴承安装在行星架的支撑销轴上，能够在销轴上实现微小的自适应转动调整，自动补偿加工与装配过程中产生的微小误差，避免单个行星轮承受过载载荷；输入轴与输出轴采用同轴式布局，能够直接对接同轴线的动力源与负载端，大幅简化整体设备的传动链路设计，减少额外的传动换向部件，降低整体传动链路的功率损耗。结构的安装边界充分考虑了通用场景的适配需求，内齿圈外圈设置有定位安装凸缘，可通过螺栓直接固定在设备的安装基座上，输入轴与输出轴的轴端预留有标准键槽与轴肩定位结构，能够快速对接联轴器、带轮等外接传动部件，行星架的支撑部位设置有轴承安装位，可适配标准深沟球轴承或滚针轴承，保障高速运转下的回转精度，整体结构的轴向与径向尺寸经过优化，既保证轮齿的啮合接触强度满足额定载荷要求，又尽可能压缩整体占用空间，适配各类紧凑型设备的安装空间要求。
