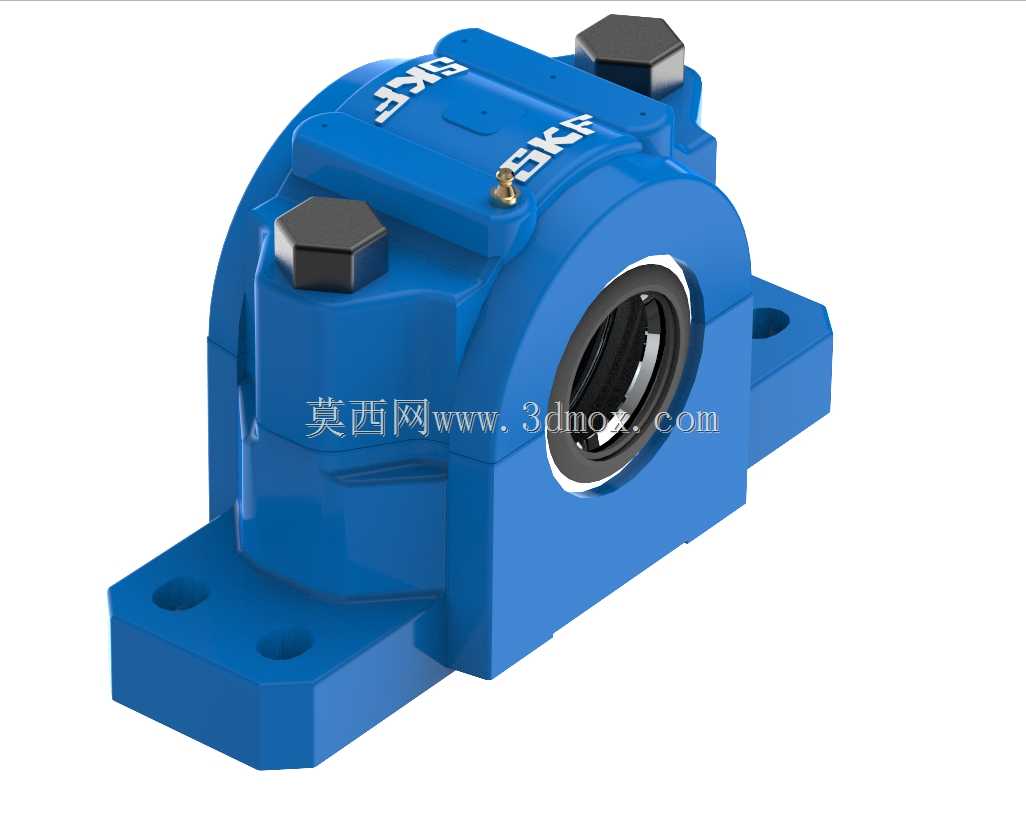

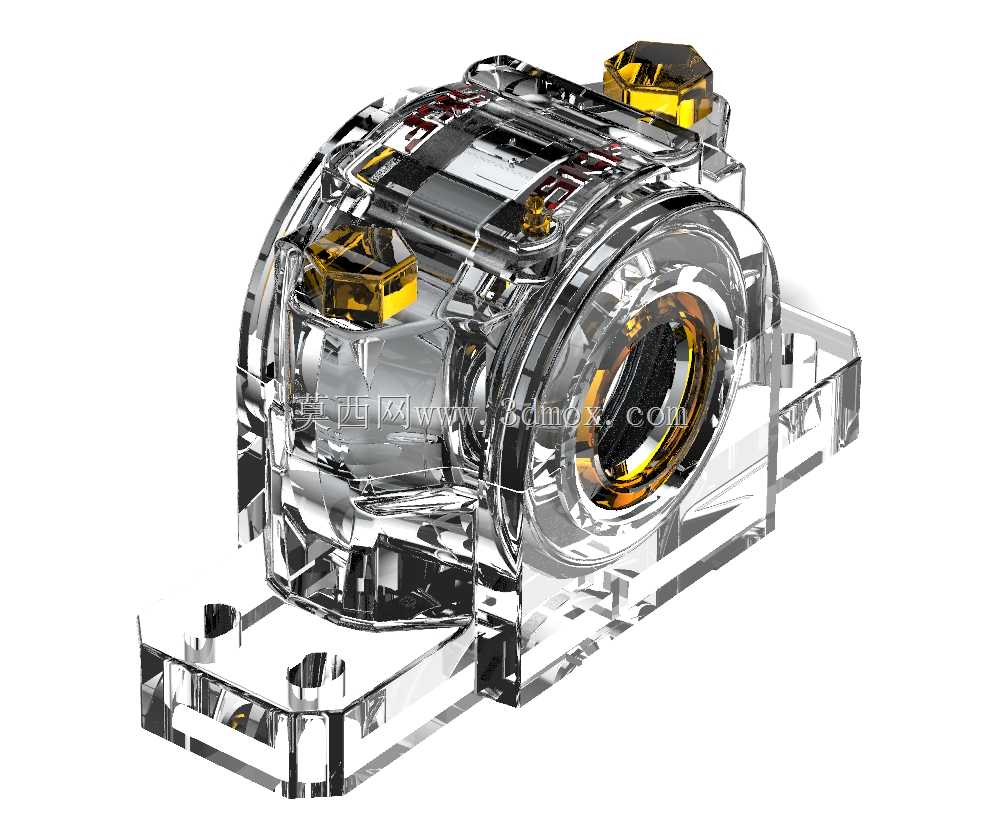

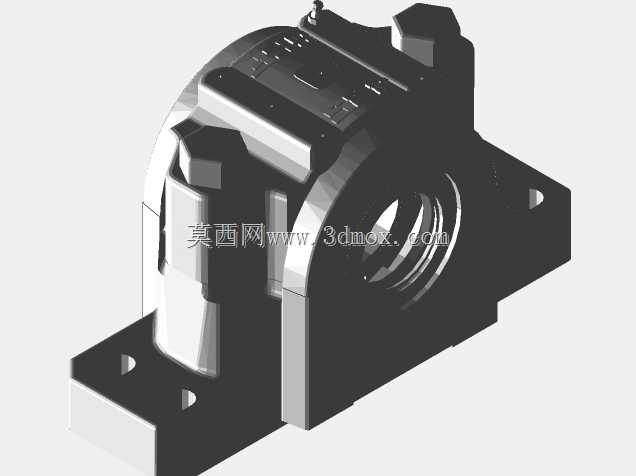

SKF剖分式立式带座轴承单元结构

这款带座轴承单元广泛应用于矿山输送、冶金轧线、港口起重、造纸机械等长周期连续运转的工业传动场景，主要承担旋转轴的径向与双向轴向载荷承载功能，同时为轴系提供稳定的安装定位基准，补偿安装过程中产生的轻微同轴度误差，降低轴系运转时的振动传导，延长配套轴承与传动轴的整体使用寿命。在实际产线应用中，这类剖分式轴承座无需对轴系两端的联轴器、齿轮等部件进行大范围拆卸，即可完成轴承的检查、润滑与更换作业，大幅缩减设备停机维护的时间成本，尤其适配难以拆解的长轴传动系统、重型输送辊道等运维难度较高的工况场景。从功能特性来看，该轴承单元采用上下剖分的座体结构，上盖与底座通过高强度紧固件实现刚性连接，座体预留的注油通道可直接对接自动润滑系统，持续为内部轴承提供润滑介质，两端的密封结构可阻挡外界粉尘、水汽、切削碎屑等杂质进入轴承滚道，适配多粉尘、高湿度的复杂工业环境。设计过程中，工程师首先根据目标承载轴径确定轴承的额定动载荷、静载荷参数，匹配对应规格的SKF滚动轴承型号，再围绕轴承外圈的安装尺寸推导座体的型腔轮廓，结合安装基面的螺栓孔距要求设计底座的安装支脚，同时校核座体在最大额定载荷下的结构强度，避免重载工况下座体出现形变导致轴承卡滞；上盖的吊装结构与紧固件排布充分考虑运维操作的便利性，确保日常维护时无需大型吊装设备即可完成上盖拆解。外形与安装边界方面，该轴承座采用方形底座安装结构，底部安装面设置有对称分布的沉头螺栓孔，可直接通过螺栓固定在设备的安装机架上，安装孔的中心距、座体总高度、轴孔中心到安装基面的高度尺寸均严格遵循对应型号的行业通用标准，可直接替换同规格的传统整体式轴承座，无需对原有设备的安装基面进行二次加工；座体两侧的密封端盖突出尺寸控制在合理范围内，不会与轴系周边的传动部件产生运动干涉，整体结构紧凑，在保证承载强度的前提下尽可能压缩占用空间，适配安装位置受限的设备改造场景。
