适配80mm主轴的三款分体式主轴固定座

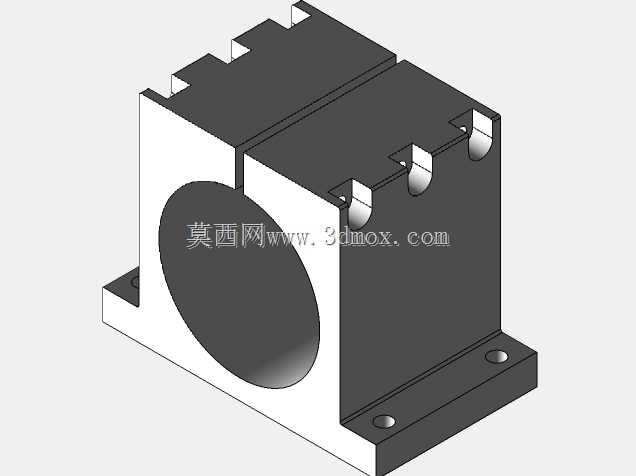

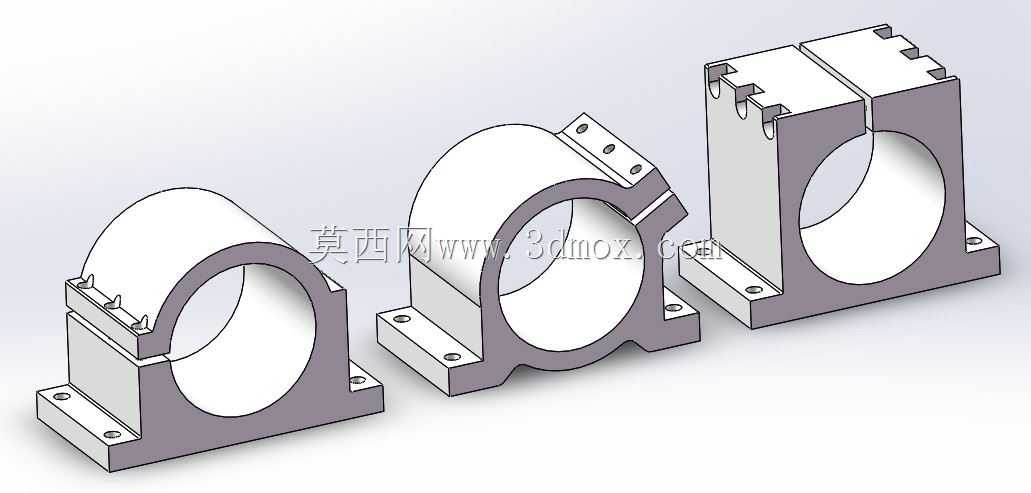

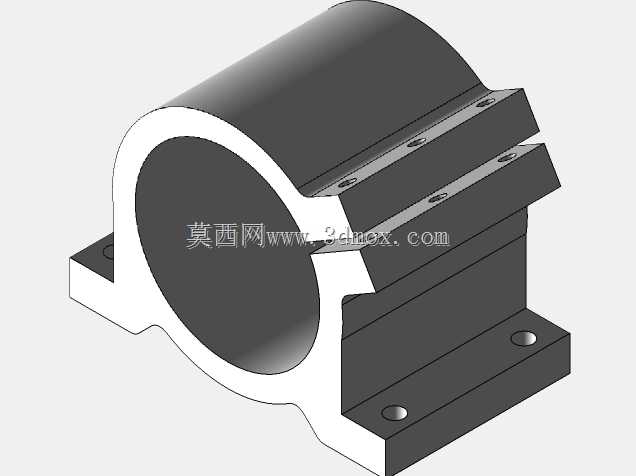

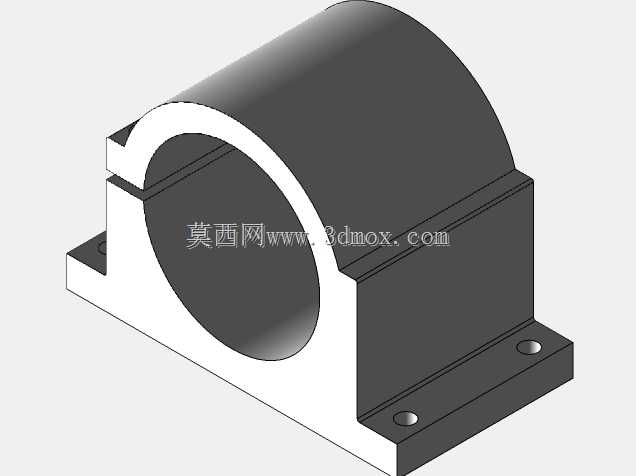

这款主轴固定座主要面向通用机械加工、小型数控设备、木工雕刻设备以及专用主轴传动场景设计，核心作用是为直径80mm的主轴提供稳定的径向支撑与轴向定位，抵消主轴高速运转时产生的径向跳动与轴向窜动，保障主轴运行的同轴度与稳定性。本次设计共推出三款不同结构形态的固定座，分别适配不同的设备安装空间与负载需求：第一款为矮座方形安装底座结构，整体高度偏低，底座延伸出双侧带安装孔的固定翼，适合安装空间纵向高度受限、设备台面布局紧凑的场景，安装后整体重心更低，抗振表现更出色；第二款为中等高度的圆弧过渡底座结构，座体与底座衔接处做了圆弧卸荷设计，在保障支撑强度的同时降低了整体重量，适合中等负载、需要兼顾安装灵活性与结构强度的通用传动场景；第三款为高座立式结构，整体支撑高度更高，座体上部预留了额外的附件安装位，适合主轴安装位置需要抬升、周边需要搭配防尘罩、冷却管路附件的设备布局场景。三款固定座均采用对开分体式夹持结构，上部为开合式锁紧压盖，通过侧边的锁紧螺栓实现对主轴的抱紧固定，这种设计无需从主轴端部穿套装夹，可在主轴整轴装配完成后进行安装位置调整，大幅降低设备装配与后期维护的拆装难度。安装底座上的固定孔采用标准化孔距设计，可直接适配市面通用规格的设备安装台面，无需额外做安装孔位的二次加工；夹持内孔做了高精度的同轴度公差设计，与主轴外圆配合间隙控制在合理范围，既避免间隙过大导致的主轴晃动，也防止过盈配合造成的主轴装配损伤。设计过程中针对不同高度的座体分别做了加强筋结构优化，高座款在背部增设了加强筋提升侧向抗扭能力，矮座款则加厚了底座厚度提升整体刚性，所有棱角位置均做了倒角处理，避免装配过程中划伤操作人员或损坏主轴表面镀层，夹持面预留了微小的变形余量，锁紧螺栓拧紧时可让压盖产生均匀的弹性变形，实现对主轴圆周方向的均匀抱紧，避免局部应力集中导致的主轴抱死或者夹持松动问题。
