符合ASME B31.3标准的三通法兰集管结构

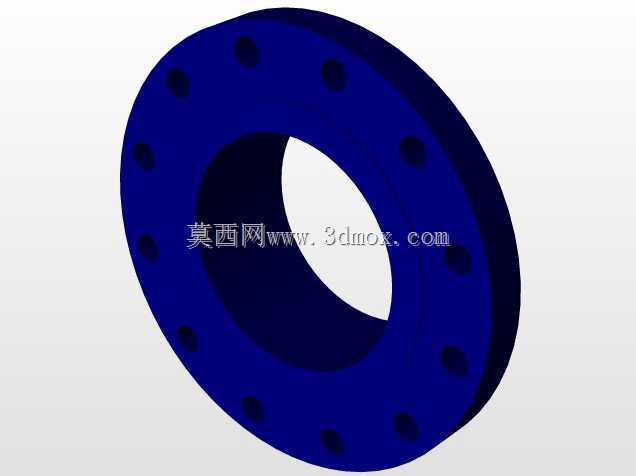

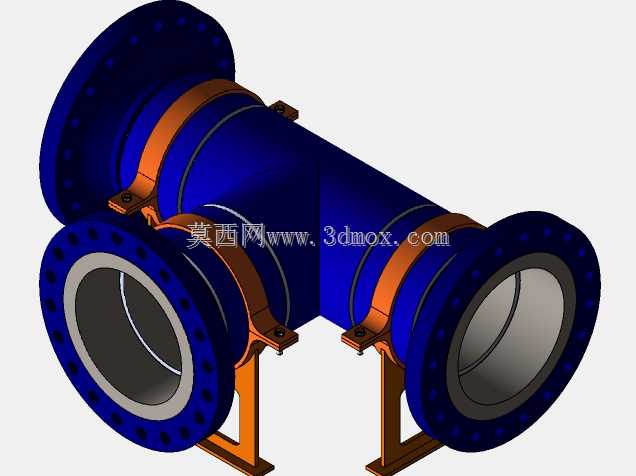

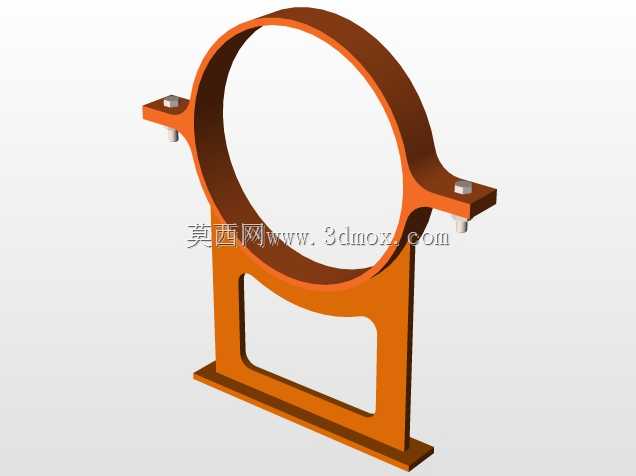

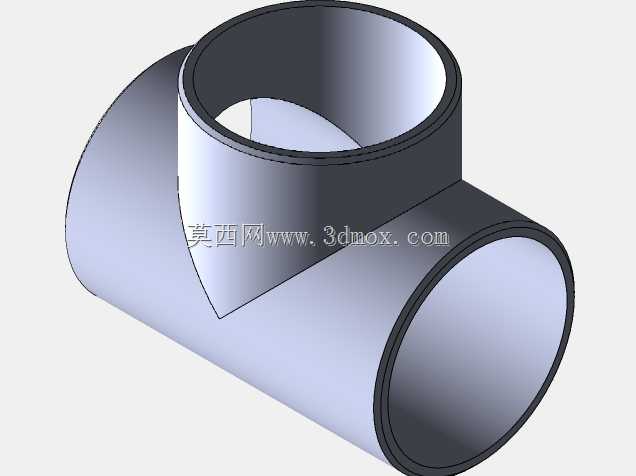

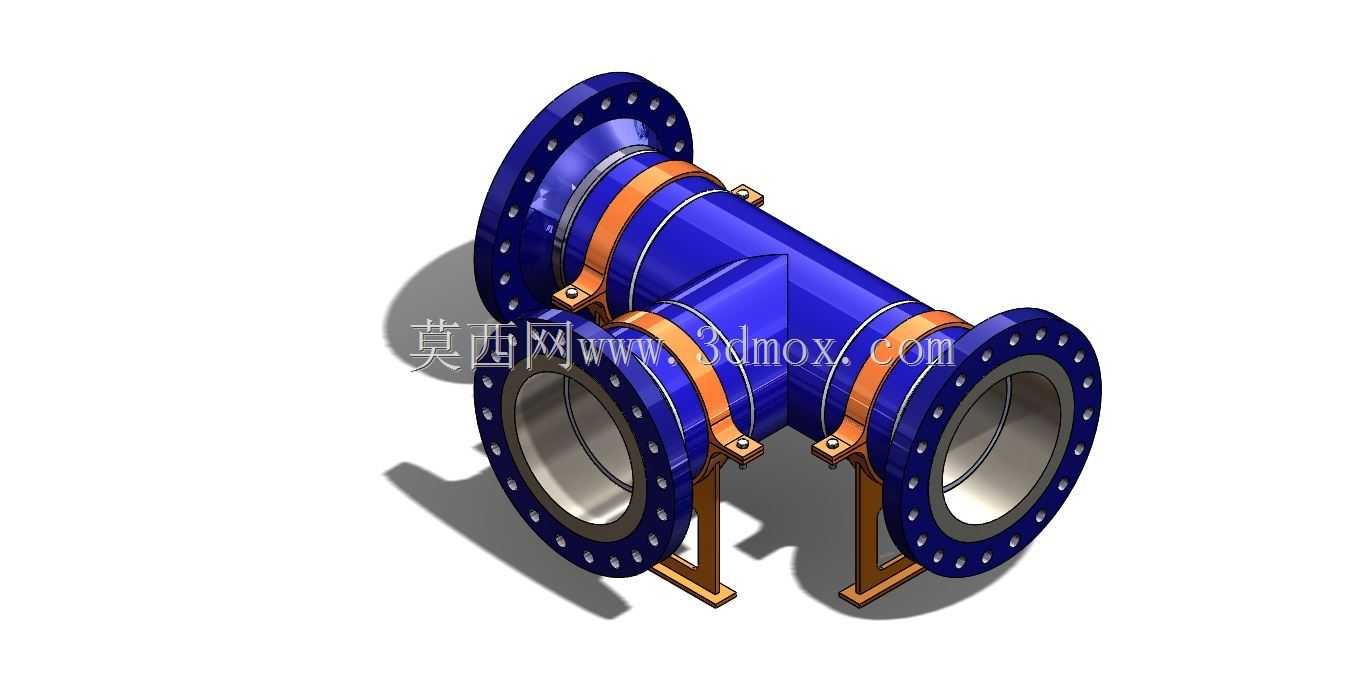

这款集管结构主要应用于石油化工、燃气输配、工业动力管网等对管路承压与密封性能有严苛要求的流体输送场景，作为管路系统中的分流汇流核心部件，可实现单路主管与多路支管之间的介质导通、流向分配，适配气体、洁净流体等多种介质的输送工况，能够在连续运行的工业管路中稳定承担介质分流、压力承载的作用，避免多管路直接对接带来的应力集中与密封失效风险。该集管采用等径三通式主体结构，三个连接端均采用带螺栓孔的凸面法兰设计，法兰端面的密封面精度满足高压管路的密封要求，连接时可搭配对应压力等级的密封垫片，通过螺栓均匀锁紧实现可靠密封，杜绝介质跑冒滴漏问题。主体管身外部设置有三组抱紧式固定箍带，箍带通过螺栓锁紧贴合管身外壁，下方连接一体式支撑脚架，脚架底部预留安装固定孔，可直接将整套集管固定在管廊支架或设备基座上，有效抵消管路运行过程中产生的振动、介质冲击与热胀冷缩应力，避免接口处出现应力变形。设计过程中严格遵循ASME B31.3工艺管道规范要求，管身壁厚经过承压校核，能够匹配对应等级的管路工作压力，法兰螺栓孔的孔位分布、孔径尺寸均符合对应公称通径的法兰标准，可直接与同标准的管路、阀门设备实现无偏差对接，无需额外加工适配。从安装边界来看，三个法兰接口沿空间三个垂直方向分布，接口中心距、支撑脚的安装间距均经过合理规划，安装时预留足够的螺栓操作空间，后期维护拆卸时无需大范围拆解周边管路，即可完成密封件更换或部件检修。管体内壁做平滑过渡处理，在三通交汇位置采用圆弧导流结构，减少介质流经时的湍流阻力与局部冲蚀，降低管路运行的能耗与局部磨损风险，延长整套管路系统的使用寿命。外部的支撑结构与箍带采用分体式设计，可根据实际安装场景的支撑高度需求做小幅调整，适配不同的管架安装高度，提升现场安装的适配性。
