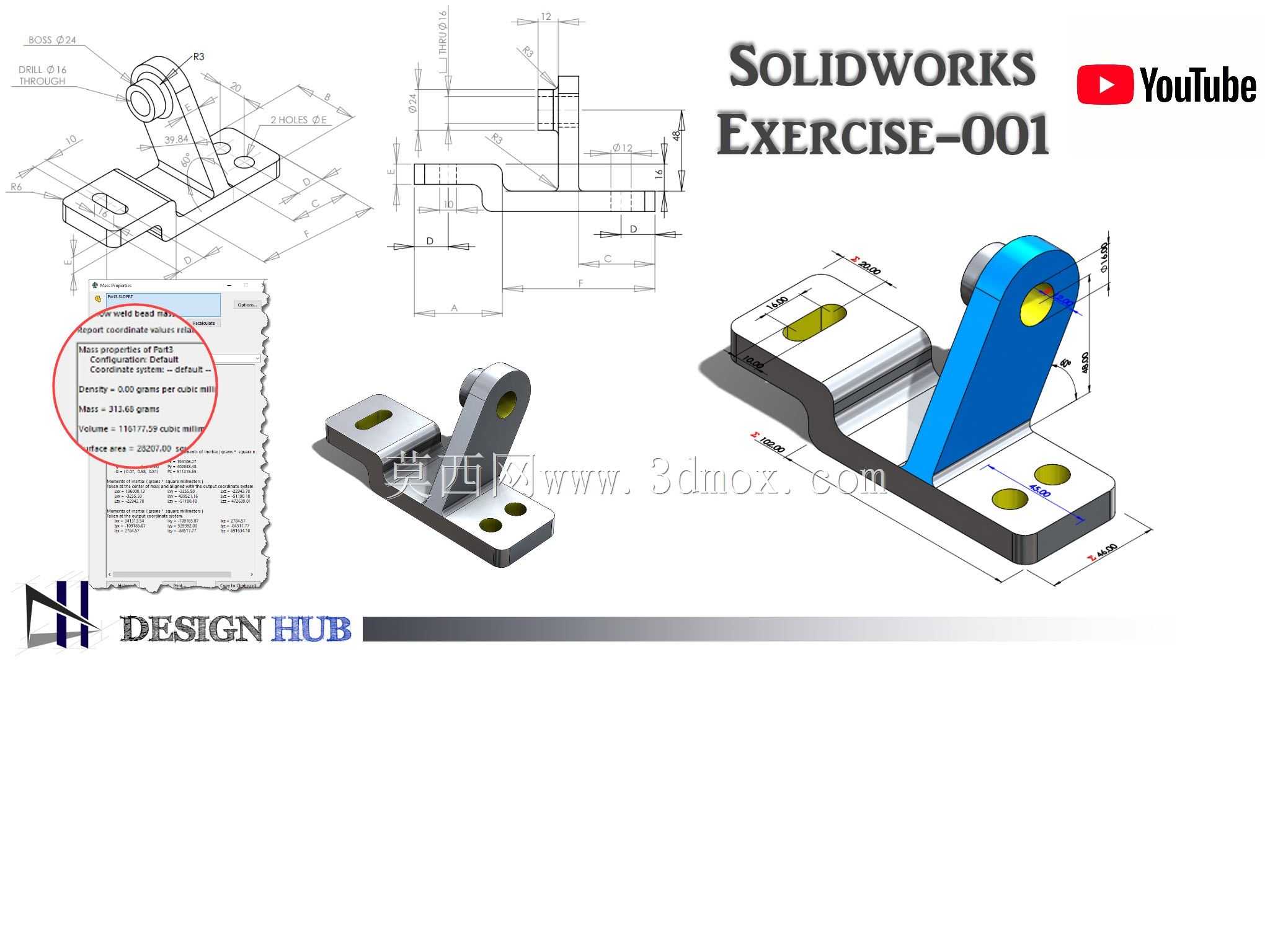

SolidWorks实战练习用铰接支座零件

　　本次建模的铰接支座类零件，常见于各类中小型自动化输送线、工位辅助工装、轻型物料举升机构的铰接点位，作为固定端与活动摆臂的连接载体，承担载荷传递、铰接转动约束、安装基准定位的核心作用。从实际应用场景来看，这类零件多布置在设备的侧装支架、工位挡停机构的摆臂根部、小型翻盖防护装置的铰接位置，既需要保证底座与安装基面的贴合稳固，又要为上方铰接的摆杆、摇臂提供可靠的转动支撑，避免运行过程中出现铰接点松旷、摆臂偏载变形的问题。

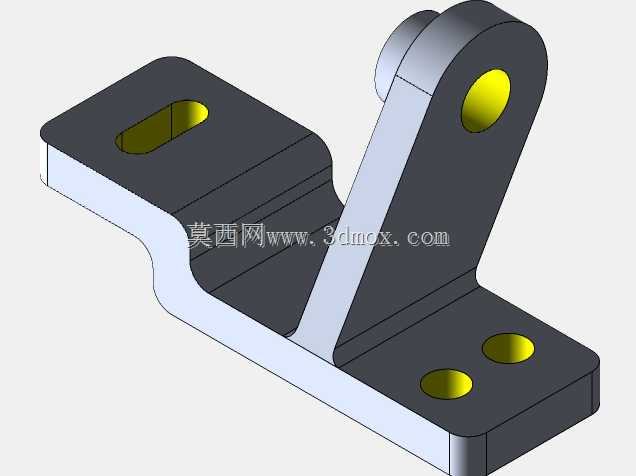

　　从结构设计思路来看，零件整体采用折弯底座加竖置支撑耳的组合结构，底座部分为带安装孔的平板折弯结构，两个沉头安装孔沿底座长度方向对称布置，安装时可通过内六角螺栓将零件整体固定在型材机架或者设备安装平板上，沉孔设计能够保证螺栓头不突出底座表面，避免与相邻运动部件发生刮蹭。底座与竖板的折弯处设置了合理的折弯圆角，既能够避免折弯加工时出现应力开裂，也能减少零件受力时的应力集中，提升整体结构的抗疲劳性能。竖置的支撑耳部分设置了同轴的铰接通孔，孔位边缘做了倒角处理，既方便装配时铰接销轴的导入，也能去除加工毛刺避免划伤装配人员，同时孔的轴线与底座安装面保持严格的平行度要求，保证装配后铰接的摆臂能够在设计平面内顺畅转动，不会出现卡滞、别劲的情况。底座平面上还设置了一个长圆形的定位孔，可在安装时配合定位销对零件位置进行微调，适配不同安装位置的公差补偿需求，降低现场装配的对位难度。

　　从外形尺寸与安装边界来看，零件整体沿底座长度方向的安装尺寸控制在紧凑型区间，适合在设备内部狭小空间内布置，底座宽度方向的尺寸能够保证两个安装孔的中心距满足M6规格螺栓的安装边距要求，不会出现安装时螺栓与型材槽位干涉的问题。竖板的高度尺寸根据铰接点的设计高度确定，保证铰接孔中心与底座安装面的高度差符合摆臂转动的行程需求，避免摆臂转动时与底座或者安装基面发生碰撞。铰接孔的直径适配常用的直径8mm铰接销轴，能够匹配市面上多数标准轻型销轴、带油嘴的铰接销配件，降低备件替换的成本。

　　从功能特性上看，该零件整体采用板材折弯加工后再进行孔位机加工的工艺路线，相比铸造成型的同类支座，加工周期更短，适合小批量设备制作时的快速打样与生产，零件表面可根据使用场景做镀锌或者喷塑处理，提升防锈耐腐蚀能力，适配车间多油污、多粉尘的工作环境。建模过程中需要重点关注折弯系数的设置，保证折弯后底座安装孔与竖板铰接孔的位置度符合设计要求，同时要对所有锐边做倒钝处理，符合机械设计的安全规范。在实际装配调试时，可先通过底座上的长圆孔调整零件的前后位置，待铰接摆臂的转动行程无干涉后，再拧紧两个安装螺栓完成固定，铰接孔内可根据转动频率选择加装铜套或者自润滑轴承，提升铰接点的耐磨性能，延长零件的整体使用寿命。这类支座零件虽然结构简单，但属于机械结构中最常用的铰接类基础零件，掌握这类零件的建模思路与工艺要点，能够为后续复杂工装、自动化设备的结构设计打下扎实的基础，建模时需要兼顾加工可行性、装配便利性与使用可靠性，不能只追求外形相似而忽略实际工程应用中的公差配合、安装干涉等实际问题。
