撬装式集成承载框架结构设计方案

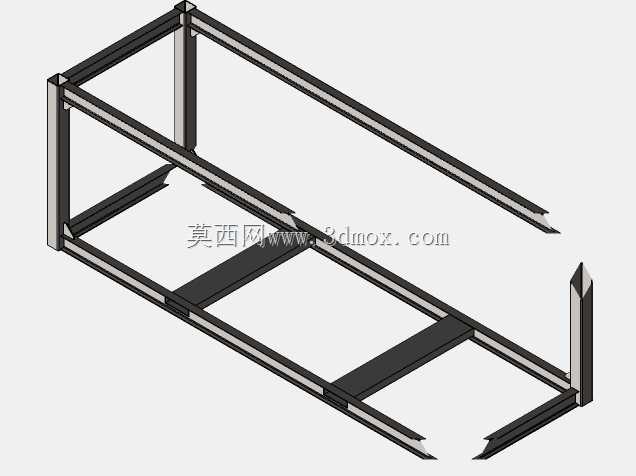

　　这类撬装承载框架多用于油气田井口配套、小型化工单元集成、野外临时作业站点的设备集成搭载场景，核心作用是把分散的泵组、阀组、管线、电控元件整合在同一个刚性底座上，不需要在现场做单独的设备基础浇筑，整体吊装到位后接好对外管线和电源就能投入使用，能大幅缩短野外作业的现场安装周期，也方便后续整体转场搬迁，适配野外作业点分散、搬迁频次高的使用需求。从结构本身来看，这个框架采用矩形型钢做主承力梁，整体为长方体开放式布局，底部设置两道平行的纵向主承重梁，作为整撬的核心承力载体，所有搭载设备的重量都通过底部安装梁传递到这两道主梁上，再由主梁把载荷分散到四个角的支腿位置，支腿底部预留了地脚安装孔位，既可以直接放置在硬化地面上，

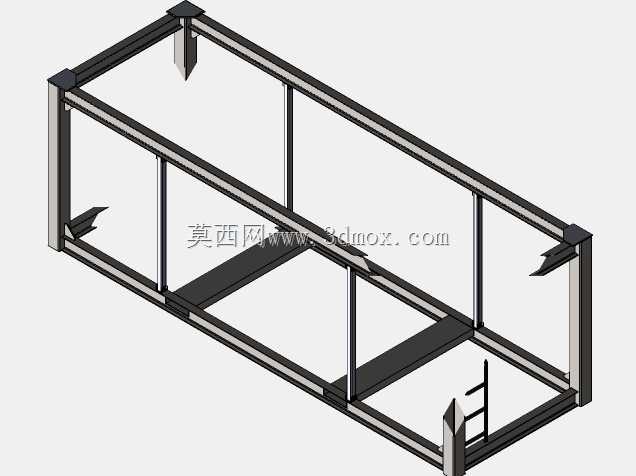

　　也可以通过膨胀螺栓或者地脚螺栓和简易混凝土基础固定，满足不同场地的安装要求。框架的竖向立柱采用和主梁同规格的矩形型钢，在四个角以及纵向间隔位置布置，立柱之间通过横向的连接梁做拉结，保证框架整体的抗侧倾能力，避免吊装或者运输过程中出现框架变形。顶部同样设置了一圈周向的连接梁，一方面可以作为顶部防护栏的安装基础，另一方面也能在吊装时作为吊点的加强结构，四个角的顶部位置专门做了吊点加强板，焊接时在吊点位置增加了三角加强筋，避免吊装时吊点位置应力集中出现焊缝撕裂的问题。侧面预留的开放式空间没有做封闭蒙皮，一方面是方便内部设备的日常检修操作，操作人员可以从任意侧面接近设备做维护、更换零部件，另一方面也能减轻整撬的自重，降低吊装载荷，

　　同时提升框架内部的通风散热能力，避免搭载的动力设备运行时积热。框架底部的横向次梁按照搭载设备的安装孔位间距布置，次梁上预留了通用的安装长孔，可以适配不同尺寸的泵、阀、罐体的安装固定，不需要在现场重新钻孔焊接，提升了框架的通用适配性。设计时首先要核算整撬的满载总载荷，根据总载荷选择对应规格的型钢材质和壁厚，保证主梁在满载时的绕度控制在允许范围内，避免长期承重出现梁体下弯变形。其次要考虑吊装工况下的结构强度，整撬吊装时所有重量都由四个顶部吊点承担，需要对吊点位置、立柱、顶部横梁做单独的受力校核，确保吊装过程中结构不会出现塑性变形。运输工况的校核也不能忽略，野外道路运输时会有持续的振动和冲击，框架的所有连接焊缝都要按照连续角焊缝设计，

　　关键承力位置的焊缝高度要满足等强度要求，避免运输过程中焊缝开裂。框架的外形尺寸需要严格匹配公路运输的限界要求，宽度控制在常规货运车辆的允许装载宽度以内，高度也要满足道路运输的限高要求，避免整体运输时出现超高超宽的问题。安装边界方面，四个支腿的底面要保证在同一个水平面上，加工时需要对支腿底部做铣平处理，避免放置时出现单点悬空导致框架受力不均。对外的管线接口、电缆接口都统一布置在框架的同一侧，方便现场快速对接，不需要在多个方向找接口位置。框架上还预留了爬梯安装位，方便操作人员登上框架顶部做顶部设备的检修和管线操作，爬梯采用圆钢焊接做踏步，和框架立柱做刚性连接，保证攀爬时的结构稳定性。这类撬装框架的设计核心是在保证结构强度、刚度满足使用要求的前提下，尽可能压缩整体自重，同时兼顾加工制作的工艺性，所有构件都采用常规标准型钢，不需要定制特殊截面的材料，下料、焊接都可以在常规的钢结构加工车间完成，加工难度低，制作周期短，适合批量加工制作。另外在框架的边角位置都做了倒角处理，避免尖锐边角在安装、运输过程中划伤操作人员或者磕碰配套设备的管线、线缆。底部主梁的下表面预留了叉车孔位，可以直接用叉车从两个方向叉起整撬做短距离移位，不需要额外配置吊具，适配车间内、站点内的短距离移位需求。
