钣金加工用角度定位成型工装结构

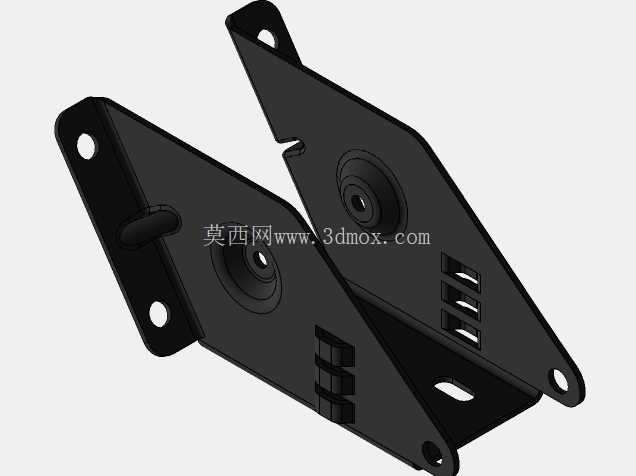

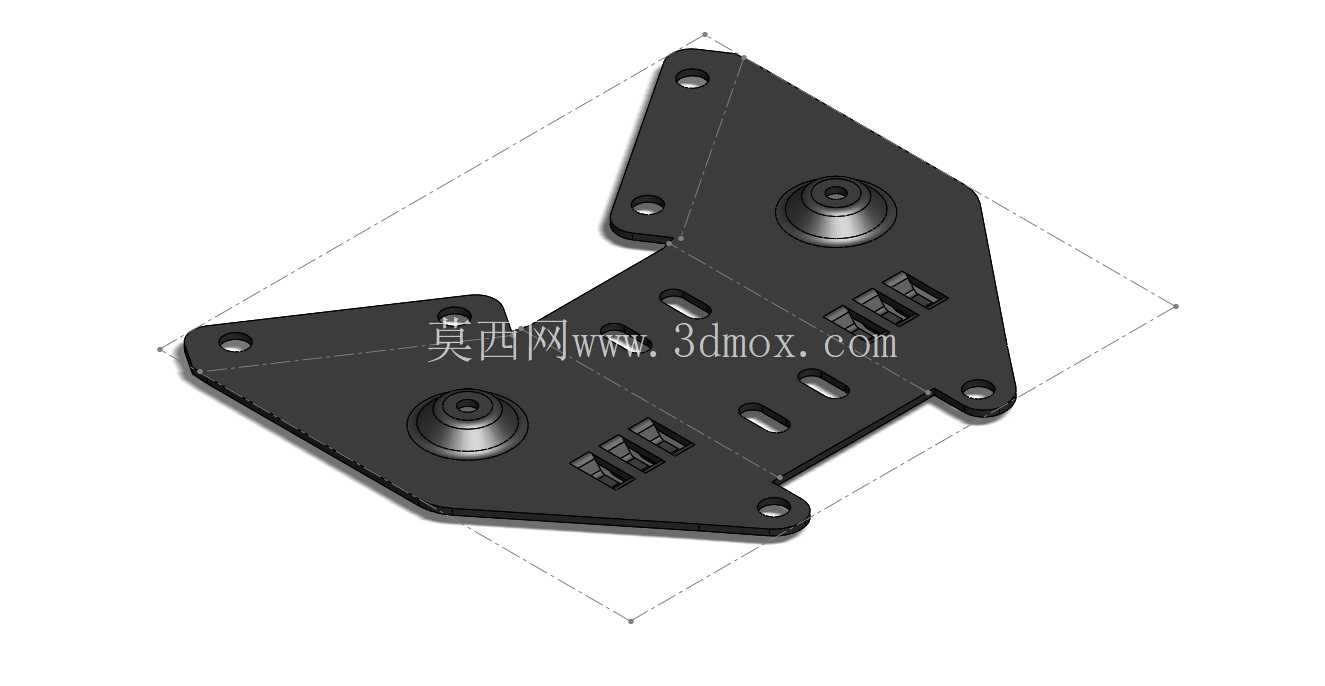

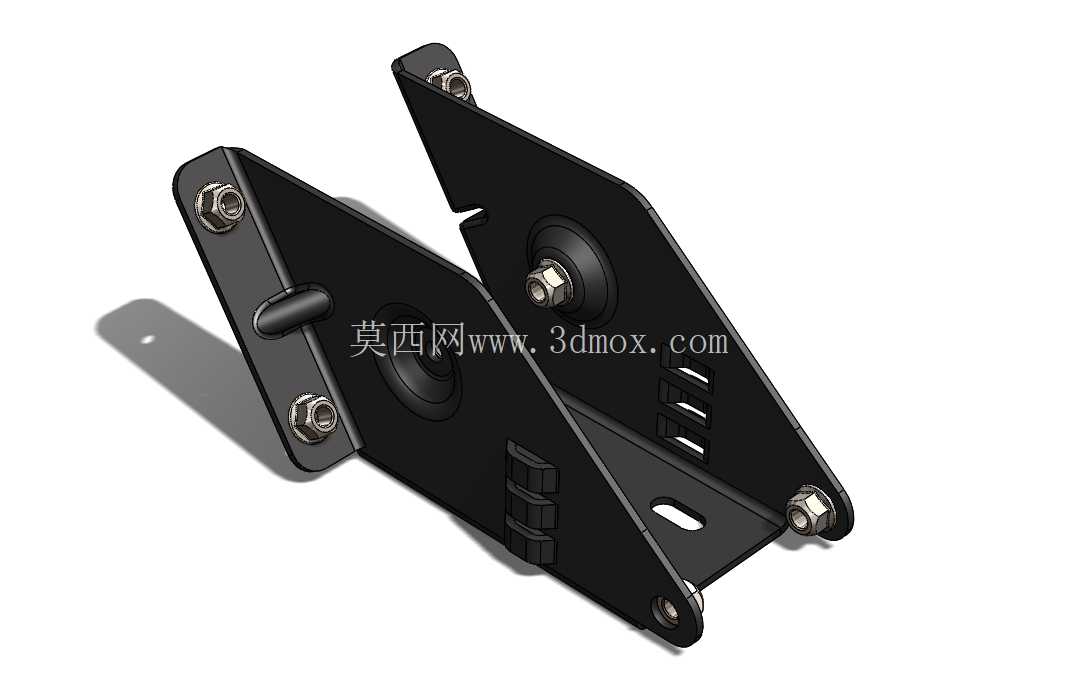

　　从结构设计逻辑来看，整套工装采用分体式对称安装思路，两块L型的安装基板通过底部的连接托板形成稳定的三角支撑结构，基板上预留的长条形安装孔可以适配不同安装台面的T型槽间距，不需要额外加工定制安装底板，直接固定在通用工装平台或者冲床工作台面上就能使用，安装孔的调节余量覆盖了100-180mm的台面槽距范围，适配绝大多数常规小型冲压设备的工作台边界。基板与待加工钣金件接触的工作面做了1.2mm的让位沉台，刚好容纳钣金件的材料厚度，压合过程中不会在零件表面留下压痕，避免后续喷涂工序出现瑕疵。在日常钣金加工的小批量试制、多品种切换的生产场景里，这类成型定位工装的使用频率远高于大型连续冲压模具，尤其针对厚度0.8-2.5mm的冷轧钢板、镀锌板类零件的折弯后补强、局部凸包成型、角度定位工序，能省去开连续模的高额成本，适配普通冲床甚至台钻改装的冲压工位，是中小钣金加工车间里降低试制成本的核心工装类型。这套工装的核心功能是在钣金件折弯工序后，对两个相邻折弯边的夹角做精准限位，同时完成局部加强筋的压制成型，避免钣金件在后续装配、受力过程中出现折弯角度回弹、连接位变形的问题。

　　中间的滚轮式压头采用偏心轴设计，转动调节螺母就能调整压头的伸出量，适配1-3mm厚度范围内的板材成型需求，不需要更换压头就能完成不同料厚零件的加工，压头表面做了淬火处理，硬度达到HRC48-52，长期反复冲压不会出现凹陷、磨损变形，使用寿命比普通45号钢未处理的压头高出4倍以上。侧面的定位销采用过盈配合压装在基板上，定位销的突出高度刚好对应钣金件上预冲的定位孔直径，零件放置时直接将定位孔套入定位销就能完成精准定位，不需要额外划线找正，单件零件的装夹时间能控制在5秒以内，大幅提升小批量生产的加工效率。

　　两块基板之间的夹角可以通过更换不同长度的底部连接托板来调整，覆盖90度到135度之间的常用钣金折弯角度，更换托板只需要拧动四个固定螺栓，整个调整过程不超过10分钟，不需要重新校准工装的平行度、垂直度，因为托板与基板的连接位做了嵌入式定位止口，装配后自然保证角度精度，角度公差能控制在±0.2度以内，完全满足钣金件的装配精度要求。在实际使用场景中，这类工装常配合普通开式可倾压力机使用，针对机箱机柜的内部安装支架、设备外壳的连接角码、钣金护罩的加强折边这类零件做局部成型加工，相比大型模具，它的重量只有不到12kg，单人就能完成搬运、安装、调试，适合多工位之间灵活调配，当生产订单切换时，不需要占用大型设备的台模时间，在小型辅助冲床上就能完成加工，把大型设备的产能留给更大的连续冲压工序，优化整个车间的设备产能分配。设计过程中特意规避了复杂的曲面加工，所有零件除了压头的圆弧工作面之外，其余都是平面铣削、钻孔加工，普通的铣床、钻床就能完成整套工装的零件加工，加工成本只有同类定制成型模具的1/5，对于钣金加工企业的工装自制场景非常友好，车间的机加工段不需要额外添置特殊加工设备就能完成制作。工装的所有连接螺栓都采用标准内六角圆柱头螺钉，易损件比如压头、定位销都是通用标准件，长期使用出现磨损后可以直接从五金市场采购替换，不需要单独定制加工配件，降低了工装的后期维护成本。

　　安装边界方面，整套工装完全收拢后的最小外形尺寸为长160mm、宽120mm、高145mm，最大展开调整后的尺寸为长220mm、宽160mm、高145mm，只要工作台面的有效安装尺寸大于250mm*200mm就能稳固安装，不会出现压合过程中工装晃动的问题，压合作业时的受力方向垂直于工作台面，不会产生侧向的剪切力，对工作台的损伤极小，不需要额外做加固处理。在成型精度控制上，工装的压合行程通过设备的滑块行程限位来控制，压头的下压深度可以通过偏心轴的锁紧螺母做微调，最小调节精度达到0.1mm，能保证成型后的加强筋高度一致，不会出现深浅不一的情况，成型后的钣金件折弯角度回弹量控制在0.3度以内，不需要后续做人工校形，直接就能进入下一装配工序。针对不同材质的钣金件，比如铝板、不锈钢板，只需要调整压头的下压量，不需要更换工装主体，因为基板的让位沉台预留了足够的间隙，压头的圆弧半径做了R2的过渡，不会在铝板这类软质材料表面产生压裂、起皱的问题，加工不锈钢板时也不会因为应力集中导致零件开裂。
