SolidWorks方管焊接构件基础设计实例

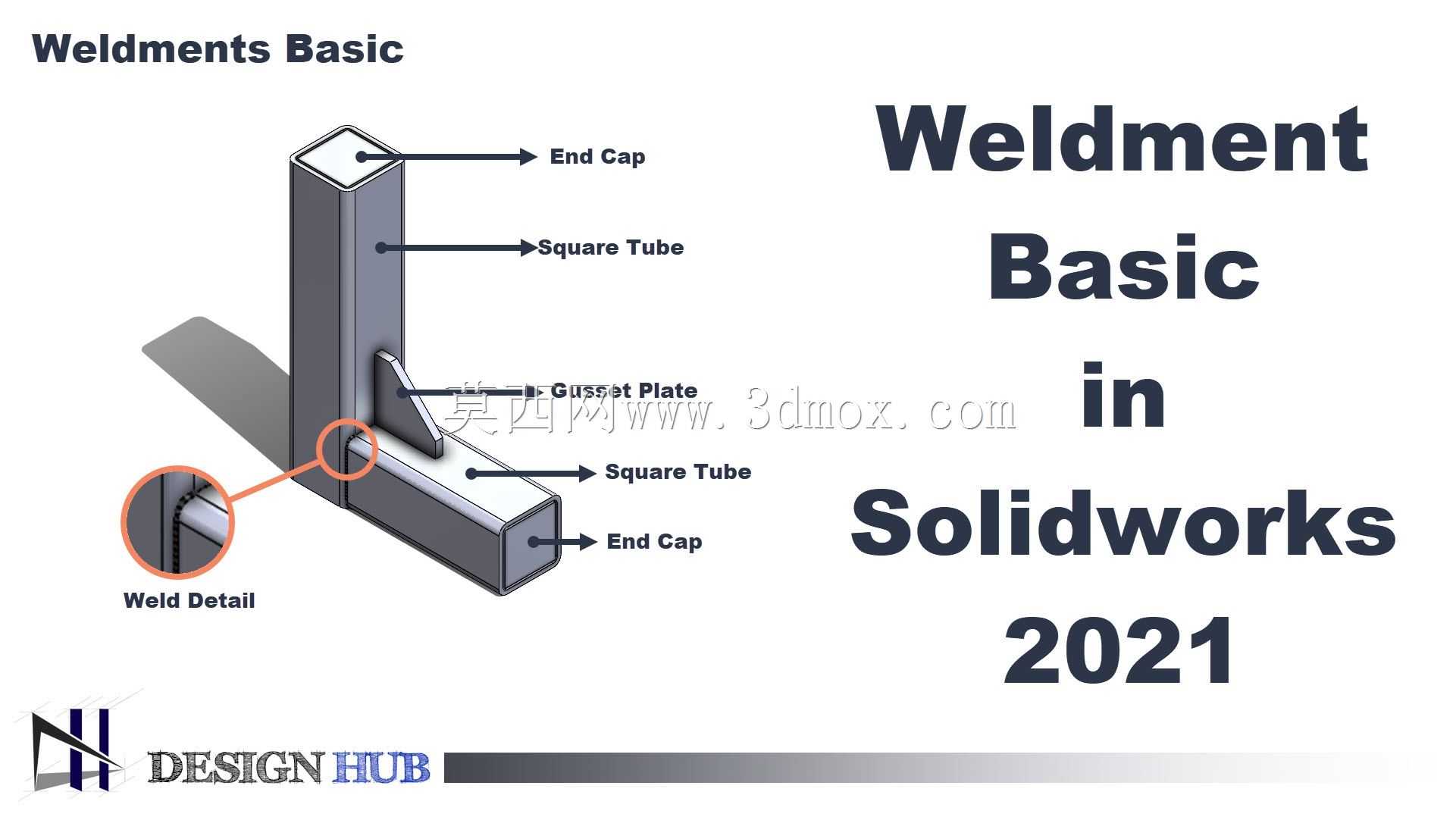

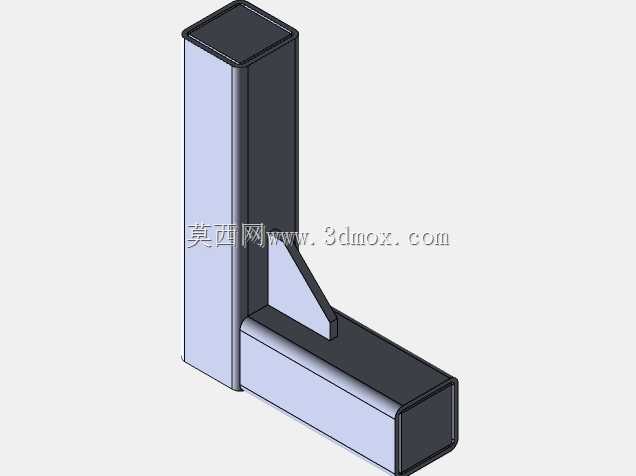

　　在重型机架、设备支撑框架、工业操作台的结构搭建场景中，方管焊接构件是应用占比极高的基础结构单元，这类构件的设计合理性直接决定整套设备的框架刚性、载荷传递效率与现场安装适配性。本次呈现的焊接结构采用等截面方形管材作为主体承载构件，两根方管呈垂直角接布局，分别承担竖向支撑与横向连接的载荷传递作用，在角接节点位置增设三角形加强筋板，筋板与两根方管的侧壁完全贴合焊接，能够有效分散角接位置的集中应力，避免框架受交变载荷时出现焊缝开裂、构件变形的问题。方管的两端配套设计有封堵端盖，端盖采用与方管截面尺寸匹配的平板结构，通过周边角焊缝与方管端面连接，既可以避免管材内部进入杂物、积水造成内壁锈蚀，也能让构件端面保持平整，

　　方便后续与其他安装面通过螺栓连接或者抵接定位。从设计逻辑来看，这类焊接构件的建模需要优先确定主体方管的截面规格与长度尺寸，要匹配整体框架的载荷要求选择合适的壁厚，避免管材选型过薄造成刚性不足，或是壁厚过大带来不必要的材料成本浪费。角接位置的筋板尺寸需要根据节点承受的弯矩大小确定，筋板的直角边长度通常取方管边长的1.2-1.5倍，厚度不低于方管壁厚，保证筋板能够有效承担节点处的剪切载荷。端盖的设计需要预留合适的焊接余量，同时要考虑端盖安装后不会突出方管外壁，避免影响构件与其他零部件的装配间隙。在实际工程应用中，这类角接焊接结构广泛出现在自动化设备机架、输送线支撑腿、仓储货架立柱与横梁连接节点、工装夹具框架等场景中，

　　不同场景下的构件尺寸会根据实际载荷要求做参数调整，但核心的节点设计逻辑保持一致：主体型材承担主要的拉压与弯曲载荷，加强筋板优化节点应力分布，端盖实现管材端面防护与安装基准找平。建模过程中需要特别注意焊接节点的细节处理，焊缝的示意位置要符合实际焊接工艺要求，筋板与方管的贴合面不能出现干涉，端盖与方管的配合尺寸要保留合理的焊接公差，避免实际生产时出现装配错位。另外，这类构件的外形尺寸需要严格匹配整体框架的安装边界，竖向方管的底部安装面要保证平面度，横向方管的连接端面要与竖向方管保持垂直，角度偏差控制在工艺允许范围内，否则多段构件拼接后会出现整体框架的尺寸累积误差，影响后续设备部件的安装精度。对于需要做表面处理的焊接构件，

　　设计时还要考虑焊缝位置的打磨余量，避免焊后打磨造成构件尺寸超差，端盖位置可以预留微小的倒角，去除锐边避免安装过程中划伤操作人员。在做结构强度校核时，要重点关注角接筋板与方管连接的焊缝位置，核算该位置在额定载荷下的应力值，确保应力水平低于材料的许用应力，对于承受动载荷的框架结构，还需要在筋板与方管的连接位置做圆弧过渡，减少应力集中系数，提升构件的疲劳寿命。
