SolidWorks衍生草图金属板材结构设计参考

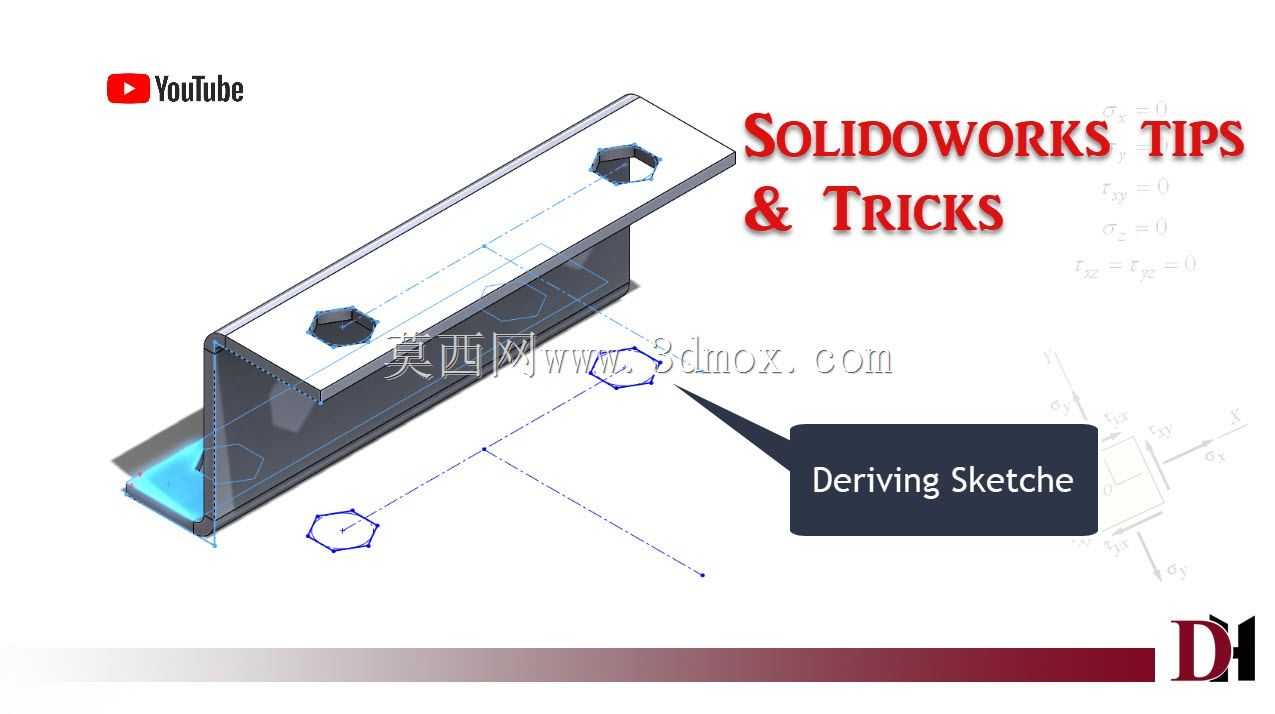

　　在日常的结构设计工作里，很多刚接触三维建模的工程师容易忽略草图关联的价值，尤其是做金属板材类构件的时候，往往习惯逐个特征单独绘制截面，后续改型时要反复调整多个草图的尺寸，不仅效率低下，还容易出现特征之间的位置错位、装配干涉问题。这次的衍生草图设计思路，核心就是把构件上所有需要定位的特征，都归集到一个或者少数几个基准草图上，通过派生引用的方式让后续的切除、凸台、成型特征都和原始基准草图保持参数关联，从根源上减少改型时的重复工作量。

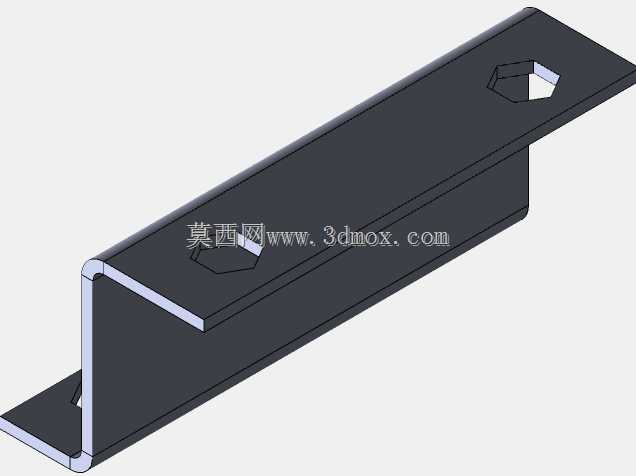

　　从实际应用场景来看，这类草图驱动的板材结构，多用于设备的安装支架、机身侧护板、工位定位靠板这类需要在平板件上加工多个规则安装孔、定位缺口的零部件，就拿自动化生产线的工位型材支架来说，往往一块L型的安装立板上，要布置传感器安装孔、型材固定孔、走线缺口、定位销孔多个特征，要是每个特征都单独画草图，后续调整传感器位置或者型材安装间距的时候，得挨个修改每个特征的草图尺寸，稍不注意就会漏改某个孔位，导致加工出来的零件装不上。而用衍生草图的思路，一开始就在前视基准面上把所有孔位的中心位置、缺口的轮廓边界都画好，后续做拉伸切除的时候，直接引用对应位置的草图线段或者点作为定位参考，不管后续怎么调整基准草图上的点位位置，所有关联的特征都会自动更新，完全不会出现漏改、错改的问题。

　　说到设计思路，做这类构件的时候第一步不是急着拉伸出板材的基体，而是先梳理整个零件上所有需要定位的特征要素，把所有特征的定位尺寸、轮廓约束都在初始的基准草图里定义清楚，要注意基准草图里的约束不能过定义，也不能存在完全无约束的浮动元素，每个点位、每条线段都要有明确的尺寸或者几何约束，比如六边形的安装孔，要在基准草图里定义好中心距、对边尺寸、和板边的平行约束，后续派生草图的时候就不需要重复添加这些约束了。另外要注意安装边界的预留，比如L型板材的折弯边，要提前算好折弯扣除量，在基准草图里就把折弯线的位置标注清楚，避免后续做钣金特征的时候，孔位落到折弯变形区里，影响安装强度。

　　从外形尺寸和安装边界的角度考虑，这类板材构件的外形尺寸往往要适配对应的安装基体，比如固定在4040铝型材上的立板，板的宽度要和型材的槽宽匹配，安装孔的中心距要严格对应型材的槽间距，这时候用衍生草图的方式，只要把型材的截面轮廓作为外部参考引用到基准草图里，所有孔位的位置都可以直接和型材的槽中心做重合约束，完全不用手动计算孔位的坐标值，设计出来的零件自然就不会出现安装错位的问题。另外要注意板材边缘的安装间隙，比如和相邻护板拼接的时候，要预留0.5到1毫米的装配间隙，这些间隙尺寸也可以直接在基准草图里标注出来，后续拉伸基体的时候自动生效，不用后续再单独做切除调整。

　　很多工程师做钣金设计的时候，习惯用软件自带的成型工具或者库特征来做孔位，但遇到非标的孔位排布的时候，库特征的适配性很差，往往要重新编辑定位，而衍生草图的方式灵活性更高，不管是规则排布的孔位，还是不规则的走线缺口、异形定位槽，都可以在初始基准草图里一次性画好，后续所有特征都从这个草图派生，整个零件的特征树会非常简洁，后续接手的工程师打开模型的时候，只要看最开始的基准草图就能明白整个零件的定位逻辑，不用挨个翻每个特征的草图找尺寸依据。另外在做工程图的时候，也可以直接引用基准草图的尺寸来标注，不用重新在工程图里手动标注尺寸，能减少工程图的标注错误，因为模型里的草图尺寸和工程图的标注是关联的，改模型的时候工程图尺寸会自动更新，不会出现模型改了工程图尺寸没改的低级错误。

　　实际生产环节里，这类用衍生草图设计的板材件，数控编程的时候也更方便，因为所有的加工轮廓都在同一个基准草图里，编程人员可以直接提取草图里的线段作为加工路径，不用挨个选择每个特征的面或者边线，能减少编程的出错概率，尤其是做激光切割下料的时候，直接导出基准草图的DXF文件就能用，不用再重新绘制切割轮廓，整个生产链路的效率都能提上来。还要注意的是，做衍生草图的时候不要循环引用，也就是不要让后续特征的草图反过来去约束初始的基准草图，不然会出现特征更新失败的问题，基准草图要作为整个零件的顶层定位参考，所有后续特征都只能单向引用这个基准，不能反向给基准添加约束，这样才能保证整个模型的参数逻辑稳定，不会出现更新报错的情况。
