车间实用三辊弯曲加工设备结构设计

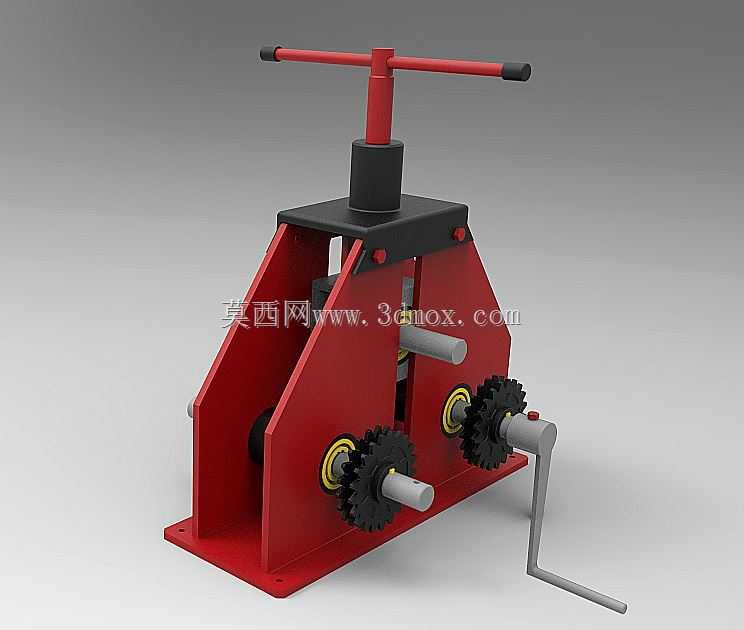

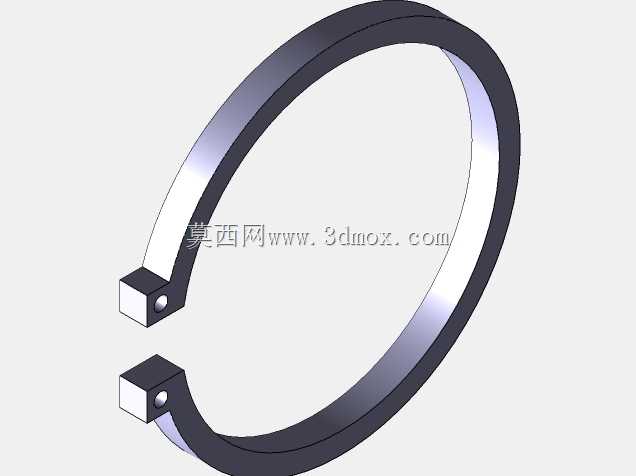

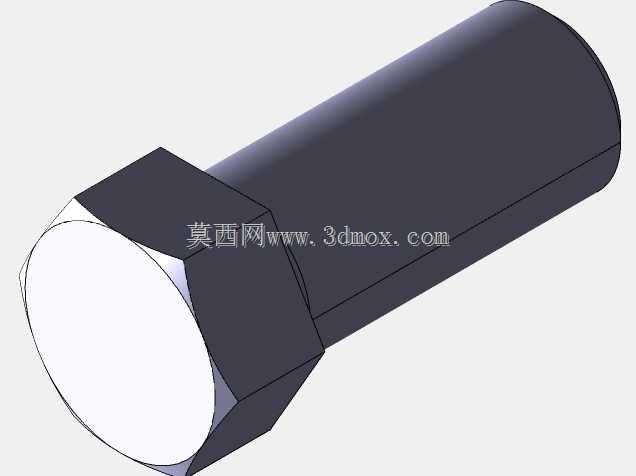

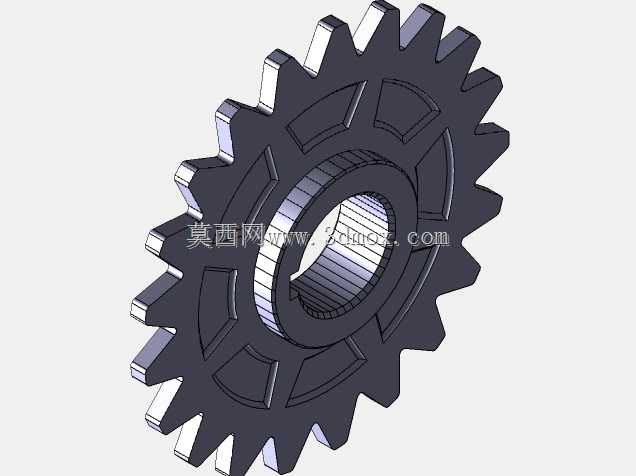

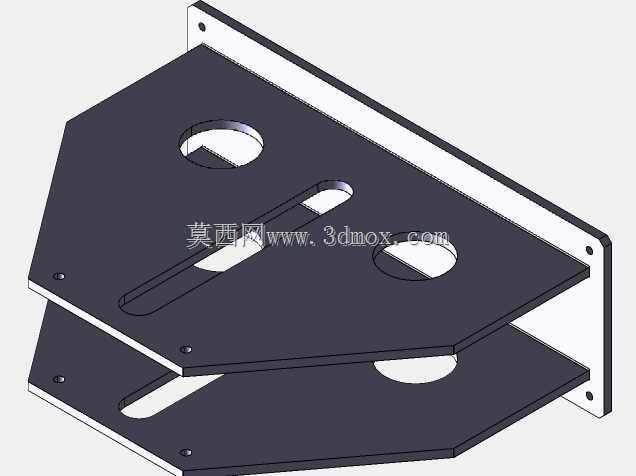

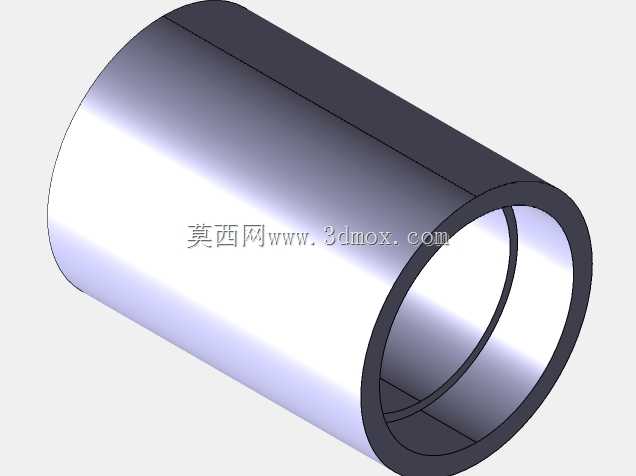

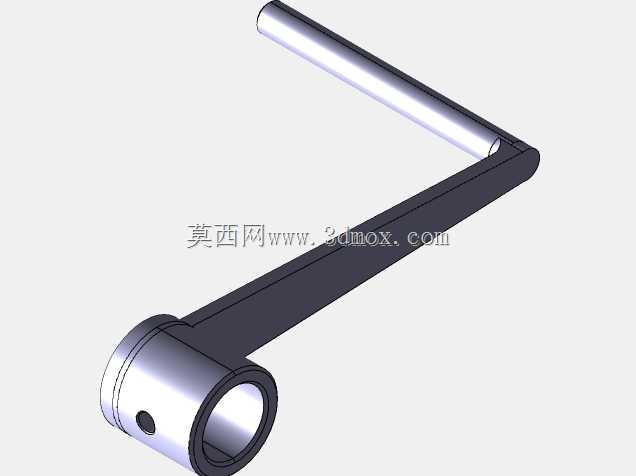

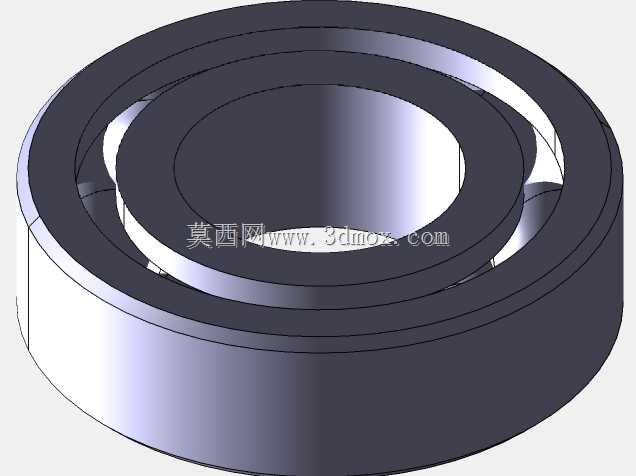

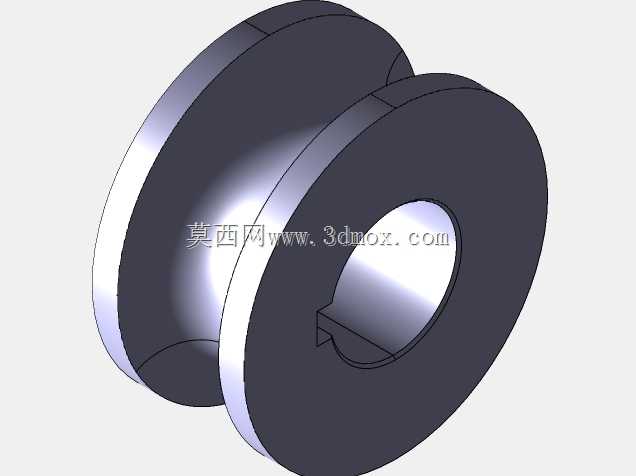

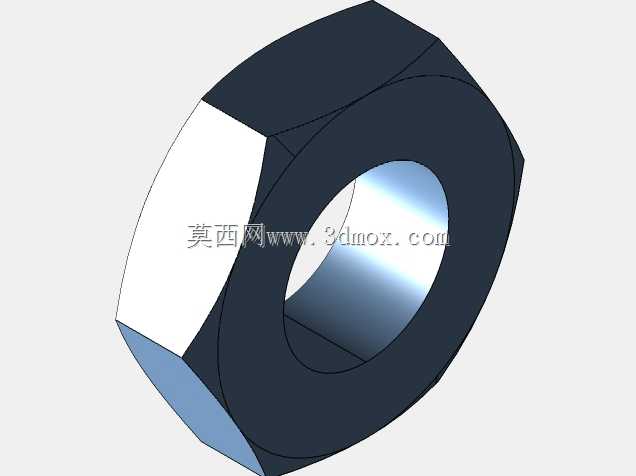

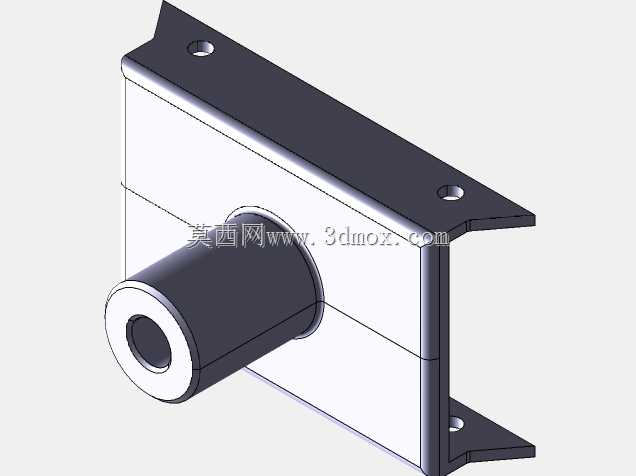

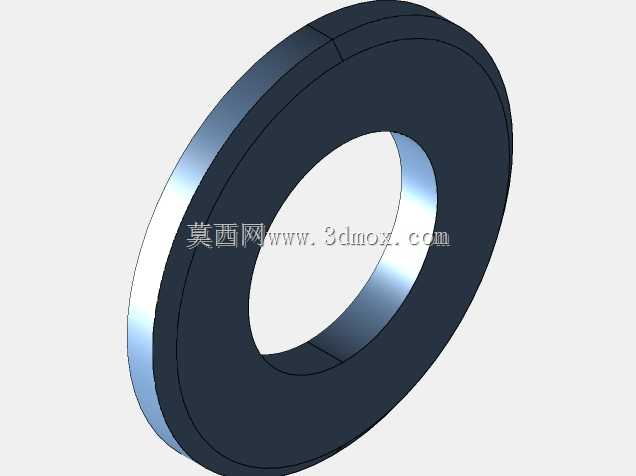

这款三辊弯曲设备主要面向金属型材加工、五金制品生产、钢结构预制、管道配件加工等车间作业场景，可完成圆管、方管、角钢、扁钢、槽钢等多种截面型材的圆弧弯曲、卷圆、定曲率弯折作业，是中小批量金属成型加工场景里适配性极强的通用加工设备，能够替代传统手工热弯、简易胎具敲击成型的低效作业模式，大幅降低型材弯曲过程中的形变不均、表面刮损、曲率误差过大等常见加工问题。设备核心采用三辊对称式排布结构设计，两个下辊作为主动承载辊承担型材进给的动力输出，上辊作为压下调节辊通过垂直方向的位移调整，精准控制型材弯曲过程中的压下量，以此匹配不同曲率半径的弯曲加工需求，辊身表面做了淬硬防滑处理，既可以避免进给过程中型材打滑偏移，也能减少辊面与型材表面的硬摩擦刮伤，保障成型后工件的表面质量。在结构设计层面，设备整体采用一体式焊接机架作为承载主体，机架经过去应力退火处理，长期承受重载压下作业也不会出现结构形变，保障长期加工的精度稳定性；传动系统采用减速机构直连辊轴的传动方案，传动链路短、动力损耗小，进给速度平稳，可适配不同壁厚、不同材质型材的弯曲进给节奏，避免进给速度过快导致的型材拉裂、起皱问题。设备的安装边界充分考虑中小车间的场地适配性，整体占地宽度适配常规车间通道的通行要求，设备底部预留标准化地脚螺栓安装位，无需额外制作复杂混凝土基础，放置在硬化平整的车间地面即可完成固定安装；设备操作侧预留足够的工件上下料操作空间，可适配最长6米的常规型材进料作业，上料端可搭配简易托料架完成长型材的承托，无需额外占用过多车间场地。设备的调节结构采用直观的刻度标识设计，操作人员可根据加工曲率要求快速调整上辊压下量，降低对操作人员的经验依赖，单次调整即可完成同批次工件的连续弯曲作业，重复定位精度可满足常规五金、钢结构、管道配件的加工公差要求；设备两侧设置有可调节的型材导向限位结构，可根据加工型材的截面尺寸调整限位间距，避免弯曲过程中型材出现侧向偏移、扭曲变形的问题，保障成型后工件的弧度一致性。
