工程结构用工字钢三维实体造型

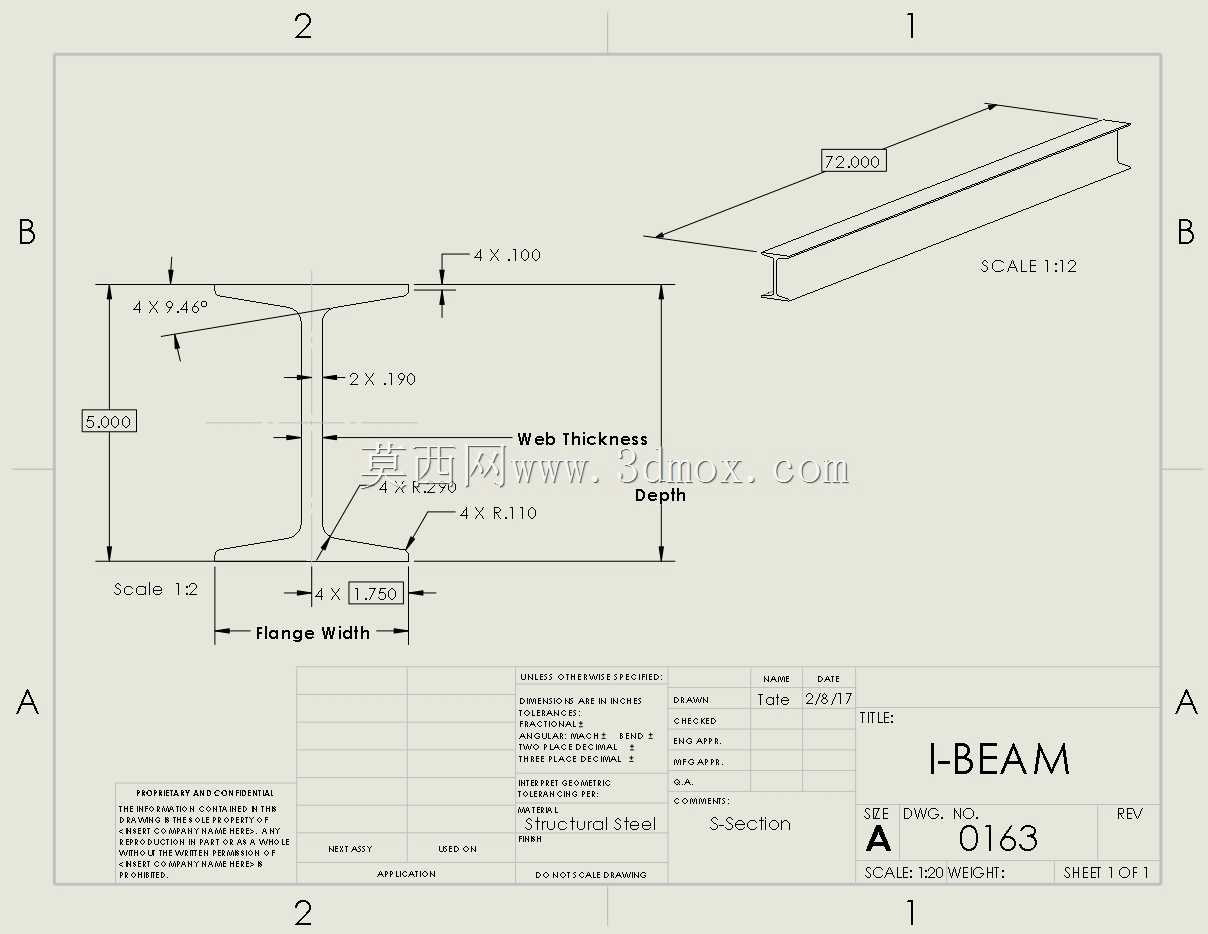

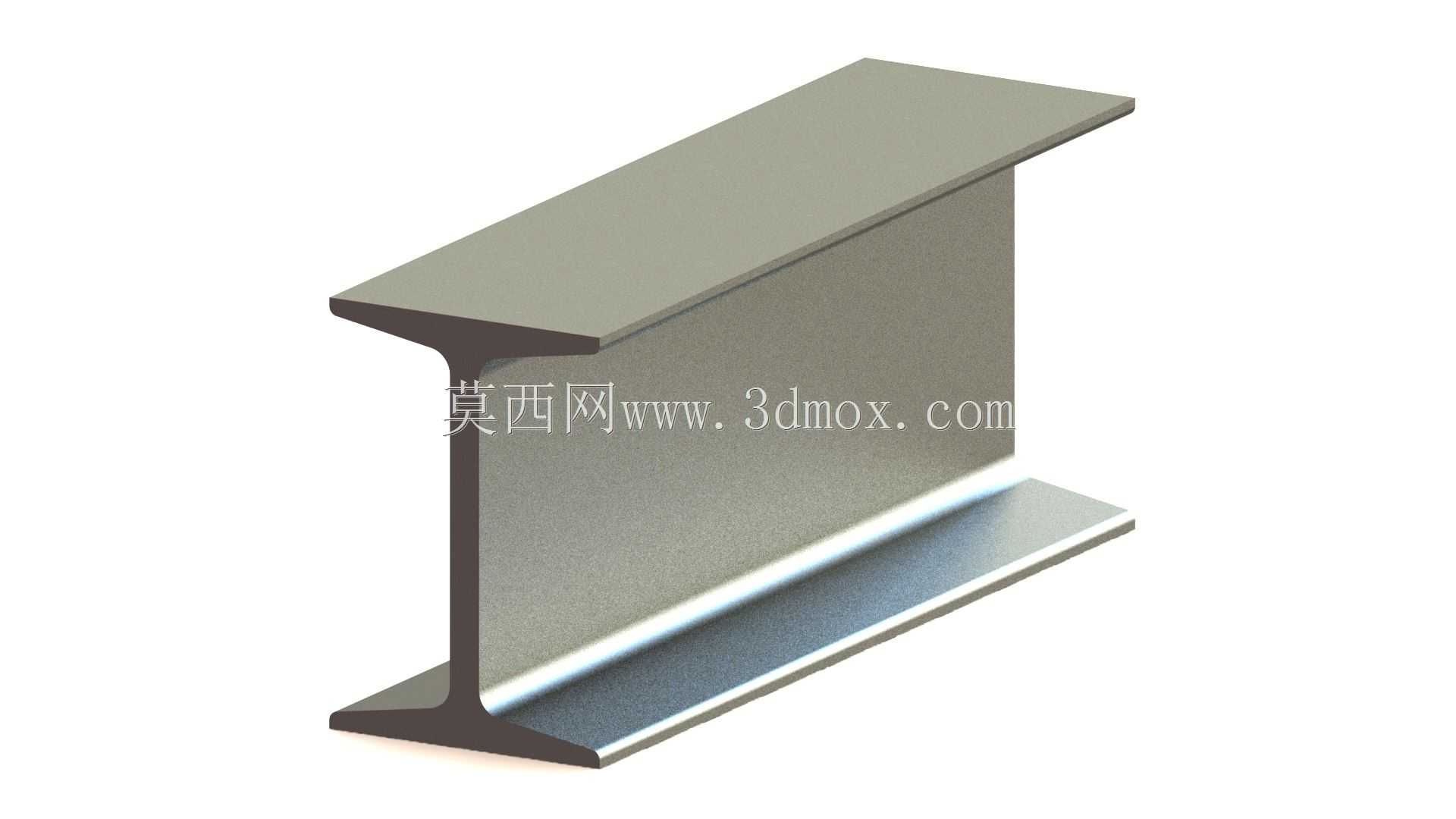

这款工字钢三维造型还原了热轧工字钢的真实截面形态，在各类工程场景中有着极为广泛的应用，无论是工业厂房的承重梁柱、大跨度桥梁的主体受力构件、起重设备的行走梁结构，还是民用建筑的加固支撑、重型设备的安装机架，都能见到这类截面型材的身影。作为典型的经济型断面受力型材，工字钢通过截面形态的优化设计，将材料尽可能分布在远离中性轴的上下翼缘位置，在同等单位重量下拥有远优于矩形截面钢的抗弯、抗剪承载能力，能够在大幅降低结构自重的同时，保障整体结构的刚度与稳定性，减少不必要的材料损耗，降低工程整体造价。在设计这款三维造型时，完全遵循热轧工字钢的截面受力逻辑，还原了上下翼缘平行、腹板垂直连接翼缘的经典结构，翼缘内侧保留了符合轧制工艺的轻微斜度，既还原了真实产品的工艺特征，也能让使用者清晰理解型材与连接板、加劲肋焊接装配时的贴合边界。造型严格对应标准型材的截面尺寸比例，上下翼缘的宽度、腹板的高度、各部位的壁厚都符合常规工程选用的型材规格，能够直接用于钢结构的预装配模拟：在结构设计阶段，设计人员可以将该模型导入装配环境，核对钢梁与立柱、连接节点板、螺栓紧固件的安装间隙，确认翼缘边缘与周边管线、设备外壳的安全距离，提前规避现场安装时可能出现的干涉问题；在施工交底环节，直观的三维造型能够让施工人员快速理解钢梁的摆放方向、焊接位置，减少二维图纸的识图误差。不同于简单的方块拉伸造型，这款模型还原了工字钢翼缘与腹板交接处的圆弧过渡特征，这一细节对应真实产品的轧制圆角，能够有效避免应力集中，在长期承受动载荷、交变载荷的场景下，减少结构焊缝处的疲劳开裂风险，提升整体结构的使用寿命。在重型货架的主横梁设计、厂区输送线的支撑机架搭建、户外大型广告牌的立柱横梁结构中，这类工字钢构件都承担着核心的承重作用，精准的三维造型能够帮助设计人员提前完成受力路径的模拟校验，确认载荷传递路径是否顺畅，腹板区域是否需要额外增设加劲肋来应对局部集中载荷，保障最终落地的结构既安全可靠，又能最大化发挥材料的性能优势，避免过度设计造成的材料浪费，也防止截面选型不足带来的结构安全隐患。
