集成冲洗管路的撬装泵端连接总成

该泵端连接总成主要应用于石油化工、市政供水、工业循环水系统等需要稳定流体输送的场景，作为离心泵组与外部工艺管路对接的核心集成部件，承担着介质输送、泵体冲洗、运行状态监测、管路应力缓冲的多重作用，可适配清水、轻度腐蚀性工业流体、冷却循环水等多种介质的输送工况，在撬装式集成泵站、移动式供水机组、工艺循环泵单元中应用广泛，能够有效减少现场管路拼接的工作量，提升泵组安装的集成度与运行可靠性。

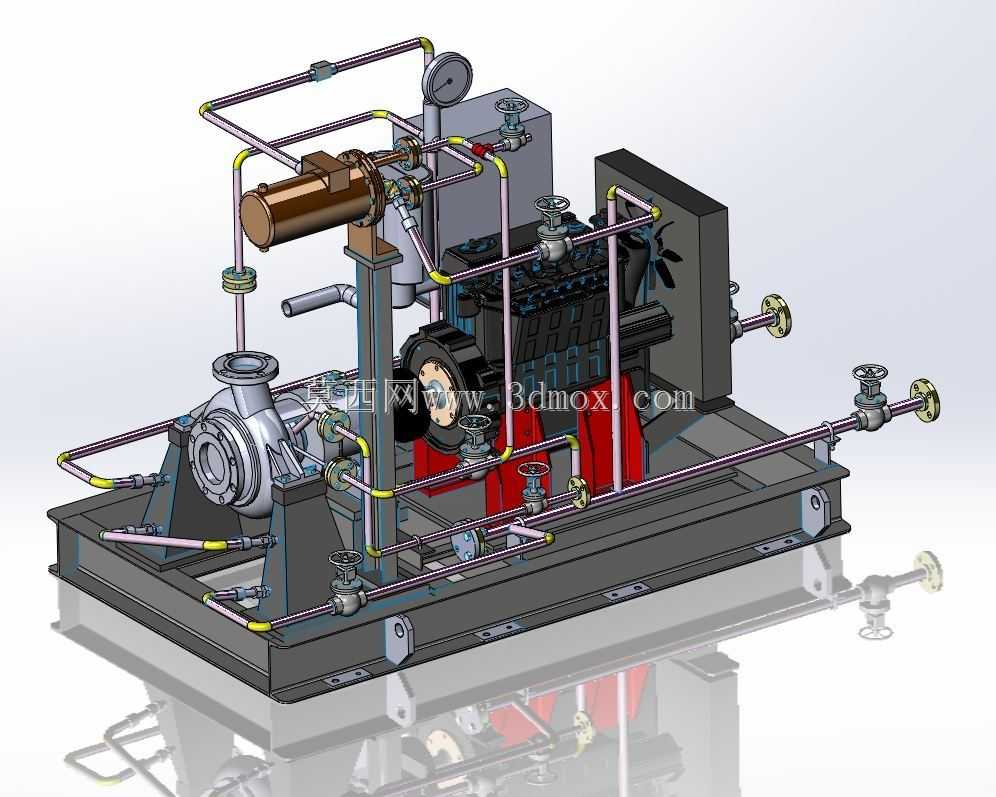

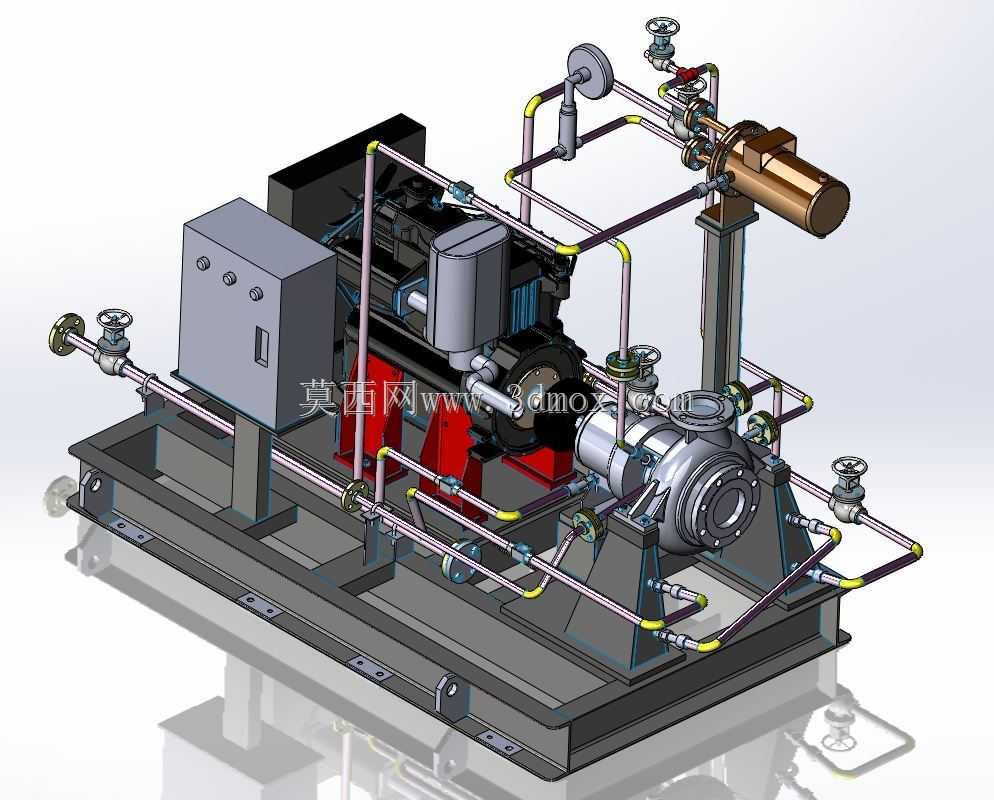

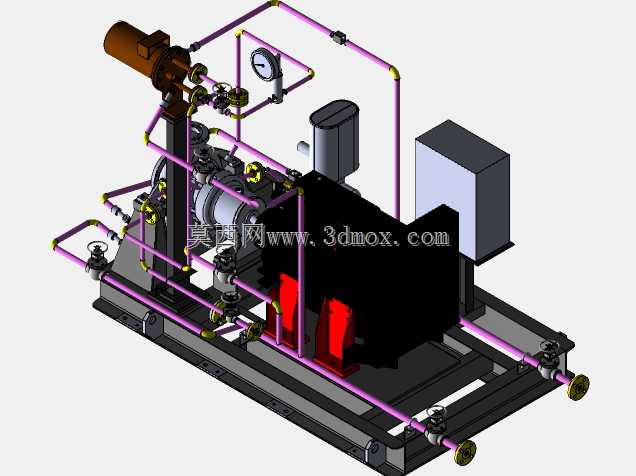

该总成以撬装底座为安装载体，将泵体驱动端、进出口管路、冲洗回路、压力检测仪表、控制阀组进行了一体化整合，其中冲洗管路采用紫铜色硬质管材布设，沿泵体轮廓走向排布，通过多组弯头、三通接头实现管路走向的精准适配，管路上配置的截止阀可独立控制冲洗回路的通断，在泵组长时间停机后启动前，可通过冲洗回路向泵腔注入输送介质，排出泵腔内空气避免干磨启动，同时可在运行过程中对机械密封端面进行冲洗冷却，延长密封件的使用寿命。管路上搭载的压力表可实时监测泵出口压力，直观反馈泵组的运行工况，便于操作人员及时判断是否存在管路堵塞、泵效下降等异常问题。

在设计思路上，该总成优先遵循管路布局的最短路径原则，所有连接管路沿撬座框架与泵体轮廓排布，既避免了管路过度弯折造成的流阻增大，也预留了足够的操作空间，便于后期对阀门、仪表、泵体密封件进行检修维护。所有管路接头均采用硬密封连接结构，配合管卡进行多点固定，可有效降低泵组运行过程中振动带来的管路松动、泄漏风险，撬装底座上的安装孔位经过统一校准，可直接与标准规格的离心泵、驱动电机进行适配对接，无需现场二次打孔加工。

从安装边界来看，该总成整体外轮廓适配常规工业泵房的安装空间要求，进出口法兰的连接尺寸符合通用管路对接标准，底部撬座的安装孔间距匹配常见的混凝土基础预埋螺栓位置，整体安装时无需对外部管路进行大幅度调整，可直接与上下游工艺管道完成对接，撬座底部预留的减震垫安装位可进一步降低泵组运行振动向基础的传递，减少运行噪音。
