立式常压玻璃钢储液罐体结构设计

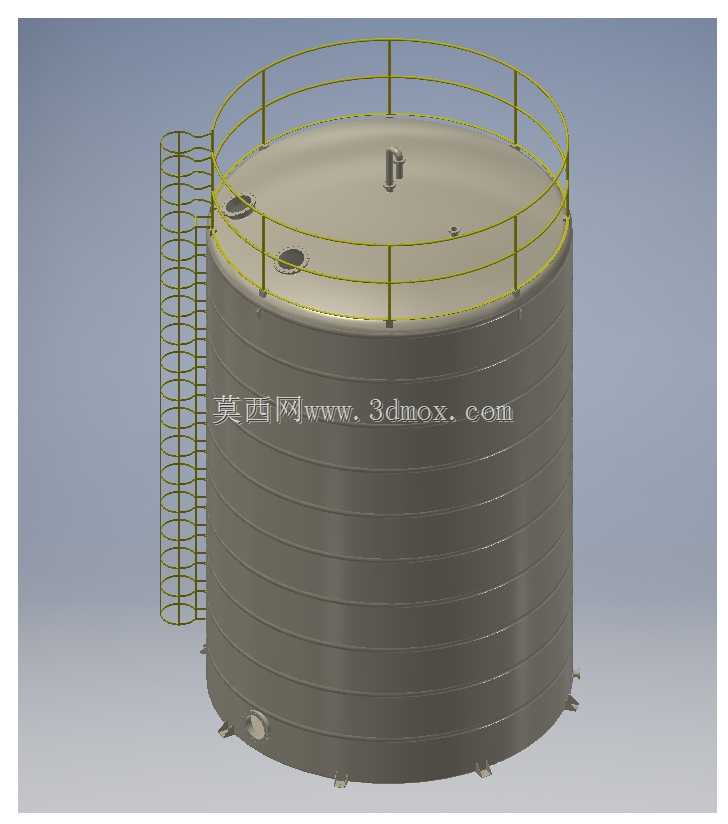

这款立式玻璃钢储液设备，主要面向化工、环保、食品加工、市政给排水等领域的液态物料存储场景，可耐受多数酸碱类腐蚀介质，适配常温常压下的废水、化学药剂、工艺原料等流体的静态存储需求，相比传统钢制储罐具备自重轻、耐腐性强、运维成本低的核心优势，在中小规模储液项目中应用十分广泛。从功能设计来看，罐体采用圆筒形立式结构，底部设置多组均匀分布的支脚支撑结构，可将罐体载荷均匀传递至安装基础，避免局部应力集中导致的罐体变形；罐顶设置带安全护栏的操作平台，配套直爬梯连通地面与罐顶平台，方便运维人员定期检查罐顶附件、开展液位校验与密封件维护作业；罐顶预留了多个工艺接口，可分别适配进料管、排气阀、人孔、液位检测装置的安装需求，罐体下部侧壁设置出料接口，可对接输送管路实现储液的自流输出，整体功能覆盖了储液作业的全流程操作需求。设计过程中优先考虑了玻璃钢缠绕成型的工艺特性，罐壁采用等强度变刚度设计思路，环向加强筋沿罐体高度方向均匀排布，既保证了罐体满液状态下的环向抗拉强度，又避免了不必要的材料冗余，有效控制罐体自重；罐顶护栏采用圆管弯折成型的标准化结构，高度符合工业操作平台的安全防护要求，爬梯采用笼式结构设计，全程为攀爬人员提供侧向防护，降低高空作业的坠落风险。安装边界方面，该立式储罐对基础平整度有一定要求，安装时需保证底部支脚全部贴合承重基础，周边需预留不小于爬梯展开宽度的操作空间，罐顶上方需预留足够的附件安装与检修净高，罐体与周边建构筑物的间距需满足消防与运维通道的相关要求，整体结构紧凑，占地面积小，适合在厂区空地、污水处理站等场地布设。
