方形带盖玻璃钢储液罐体结构设计

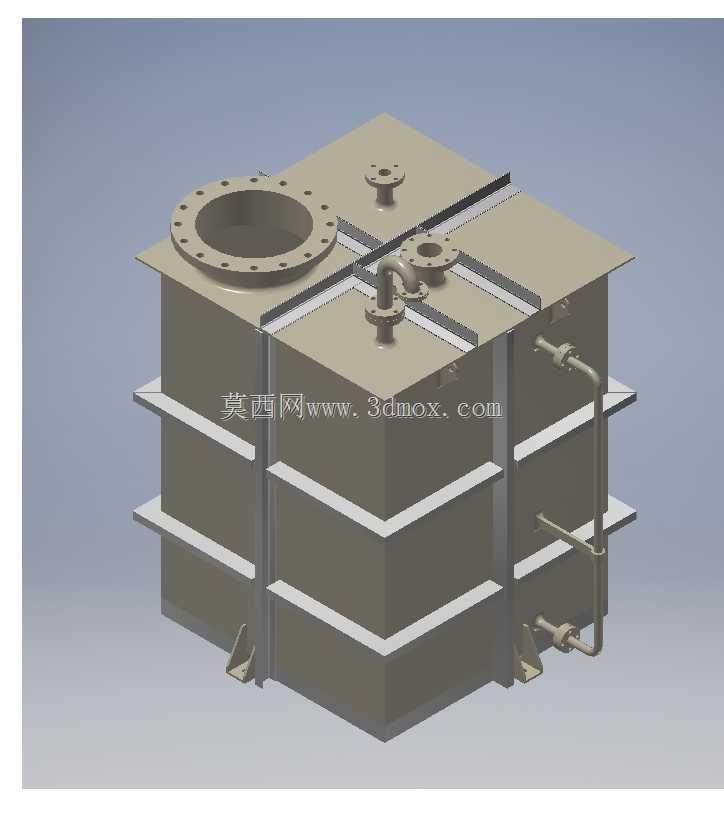

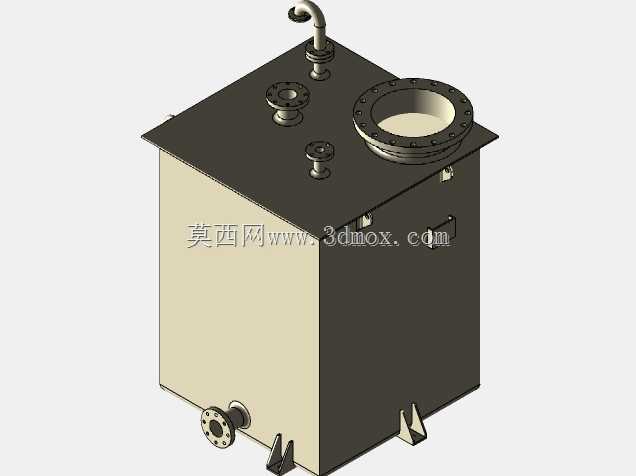

这款方形带盖玻璃钢储液罐体，主要面向工业防腐储液、中小型水处理站药剂存储、化工车间弱酸弱碱介质暂存、厂区生产废水缓冲收集等场景设计，相比传统圆柱形储罐，方形结构可最大化利用边角安装空间，尤其适合场地局促、需要贴墙或多罐并排布置的室内安装工况，能有效减少空间浪费，提升单位面积的存储容积利用率。罐体整体采用玻璃钢材质模压拼接结构设计，充分利用玻璃钢材质耐酸碱腐蚀、自重较轻、内壁光滑不易结垢的特性，无需额外做内衬防腐处理即可适配多数常规腐蚀性工业液体的存储需求，大幅降低后期罐体维护的成本与频次。罐体顶部设置大口径主法兰人孔，可满足检修人员进入罐体内部清理、检修的需求，同时布置多组不同口径的工艺接管，分别适配进液、出液、排气、溢流、液位检测等不同工艺管路的连接需求，接管均采用法兰连接结构，可保证管路连接的密封性与拆装便捷性。罐体侧壁设置多圈横向加强筋结构，可抵消方形罐体盛液时侧壁受到的液体静压力，避免长期满液运行出现侧壁鼓胀变形的问题，罐体底部设置支撑脚结构，可将罐体整体抬离安装地面，避免底部长期接触地面积水出现腐蚀，同时预留了底部排净口的安装操作空间，方便罐体排空、检修时彻底排净内部残留介质。侧面还外置了连通式液位计安装管路，可直观显示罐内液位高度，方便操作人员实时掌握储液量。设计过程中充分考虑了安装边界的适配性，罐体外形规整无外凸尖锐结构，安装时仅需保证基础地面平整，预留出侧面管路操作、顶部人孔开启的操作空间即可，多罐并排布置时可紧贴排布，仅需预留管路安装的操作间隙，非常适合中小型工业生产场景的储液需求，兼顾了结构强度、防腐性能与空间利用率。
