电机驱动皮带传动工业机组结构

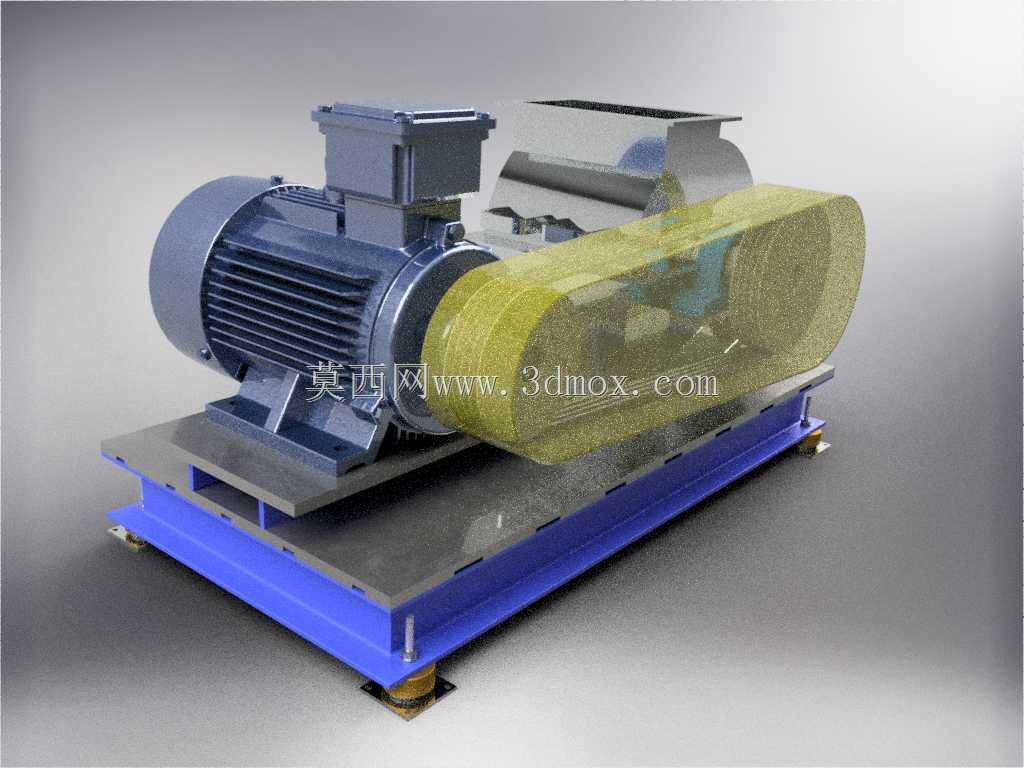

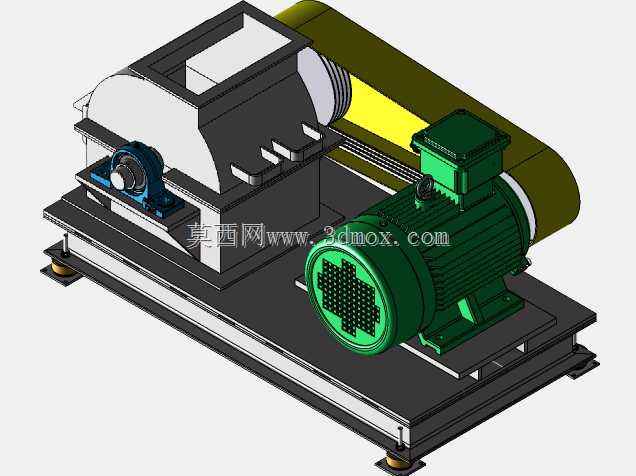

这款动力传动机组广泛应用于粮油加工、饲料生产、生物质粉碎等工业生产场景，作为生产线的核心动力输出单元，承担着为后端粉碎、输送、搅拌类作业设备提供稳定旋转动力的作用，能够在多粉尘、连续作业的生产环境中保持稳定运行，适配中小型加工生产线的动力配套需求。设备整体采用分体同轴布局设计，左侧为动力输出的驱动单元，通过带轮与皮带将动力传递至右侧作业主机，传动区域设置半透明防护罩，既能够直观观察皮带运行状态，也可避免生产过程中杂物卷入传动结构、防止人员误触运转部件引发安全事故，兼顾运行监测便利性与作业安全性。底座采用加厚型钢焊接框架结构，底部配置可调式减震脚垫，能够抵消设备运转过程中产生的振动，降低设备运行时的噪音传递，同时可根据安装地面的平整度调整脚垫高度，保证机组整体处于水平安装状态，避免因安装倾斜导致的轴承偏磨、皮带跑偏等问题，延长设备易损件的更换周期。设计过程中重点考量了安装维护的便捷性，电机与作业主机均通过螺栓固定在底座的安装平台上，预留了足够的皮带张紧调节空间，日常维护时无需拆解整体底座结构，即可完成皮带更换、轴承注油、电机检修等常规操作；传动防护罩采用快拆式固定结构，拆卸后可完全露出传动区域，方便运维人员快速调整带轮同轴度、更换磨损的传动部件。机组整体安装边界紧凑，底座采用矩形布局，长度方向预留了接线盒与主机进料口的操作空间，宽度方向控制在常规工业设备通道的通行要求范围内，可直接安装于标准工业厂房的硬化地面，无需额外制作复杂的混凝土安装基础，能够大幅缩短产线搭建的施工周期，适配老旧生产线的动力单元升级改造与新生产线的快速部署需求。
