300规格方口旋转卸料阀结构设计

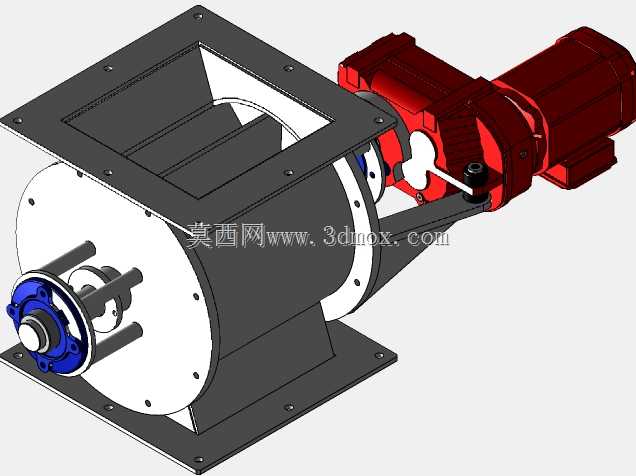

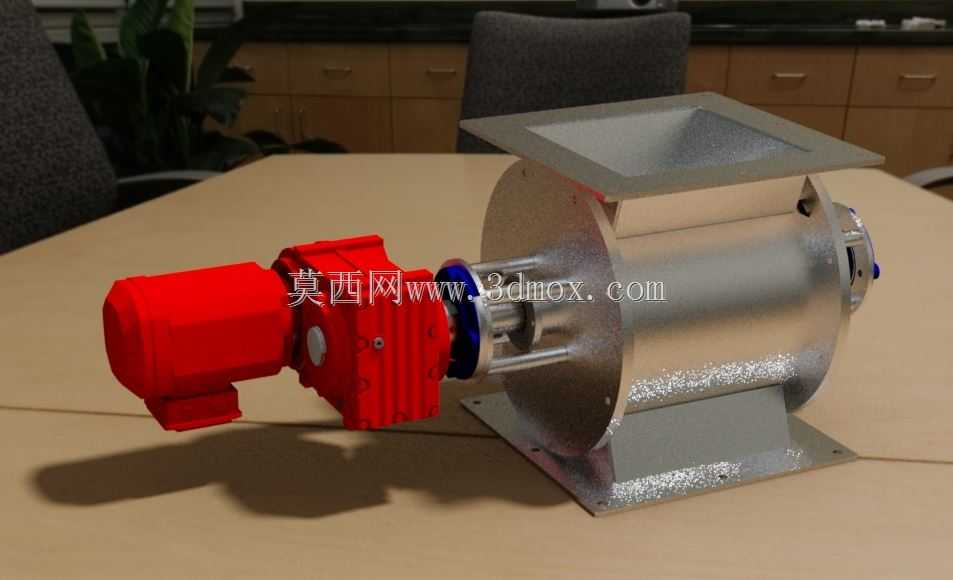

　　这款300x300规格的旋转阀，核心应用在粉体加工、粮食仓储、环保除尘、化工配料这类需要连续均匀给料同时锁气的工况场景，在正负压气力输送系统里，它既能把上方料仓落下的物料均匀定量送到下方输送管线，又能阻断上下腔的气压串通，避免输送气流反窜影响上料稳定性，是粉体输送系统里的核心衔接部件。从结构设计来看，驱动端采用斜齿轮减速电机直连的布局，相比链传动结构，传动效率更高、运行噪音更低，也省去了日常张紧维护的工作量，电机与阀体之间的连接法兰做了同轴度定位止口，装配时能保证输出轴与叶轮轴的同轴度误差控制在0.1mm以内，避免长期运行出现轴封偏磨漏料的问题。阀体主体采用圆筒形焊接结构，上下两端都是方形法兰接口，法兰边长300mm，

　　和同规格的方口溜管、料仓出料口可以直接配对安装，不需要额外做变径转接，安装时只要保证阀体水平放置，进出口法兰与对接设备的法兰面平行度偏差不超过1mm，就能避免密封垫压偏漏料的问题。阀体底部带整体式安装底座，底座上开有长条形安装孔，允许现场安装时有±5mm的位置调整量，降低现场安装的对位难度。叶轮是设备的核心工作部件，采用多叶片等容积结构设计，叶片边缘和阀体内壁的间隙控制在0.2-0.3mm之间，间隙太小容易因物料卡滞出现叶轮擦壳，间隙太大则锁气效果下降、容易出现漏风问题，这个间隙值是针对常见的面粉、水泥、塑料粒子、粮食颗粒等流动性较好的散料设计的，如果是输送粘性较大的物料，还可以在叶片边缘加装橡胶密封条来进一步提升密封性能。

　　端盖与阀体之间采用硅橡胶密封垫密封，轴端采用填料密封加骨架油封的双重密封结构，能有效避免细粉料从轴端泄漏，在有防爆要求的工况下，还可以将普通减速电机更换为防爆电机，适配不同的现场安全要求。整体结构做了动平衡校正，叶轮在额定转速下运行时振动值控制在2.5mm/s以内，长期运行不会出现地脚螺栓松动、焊缝开裂的问题，进出口的方形接口设计也让物料下落时不会出现死角积料，对于流动性一般的粉料，也能保证卸料顺畅，不会出现物料架桥堵塞的情况。
