双缸往复式空气压缩机结构展示

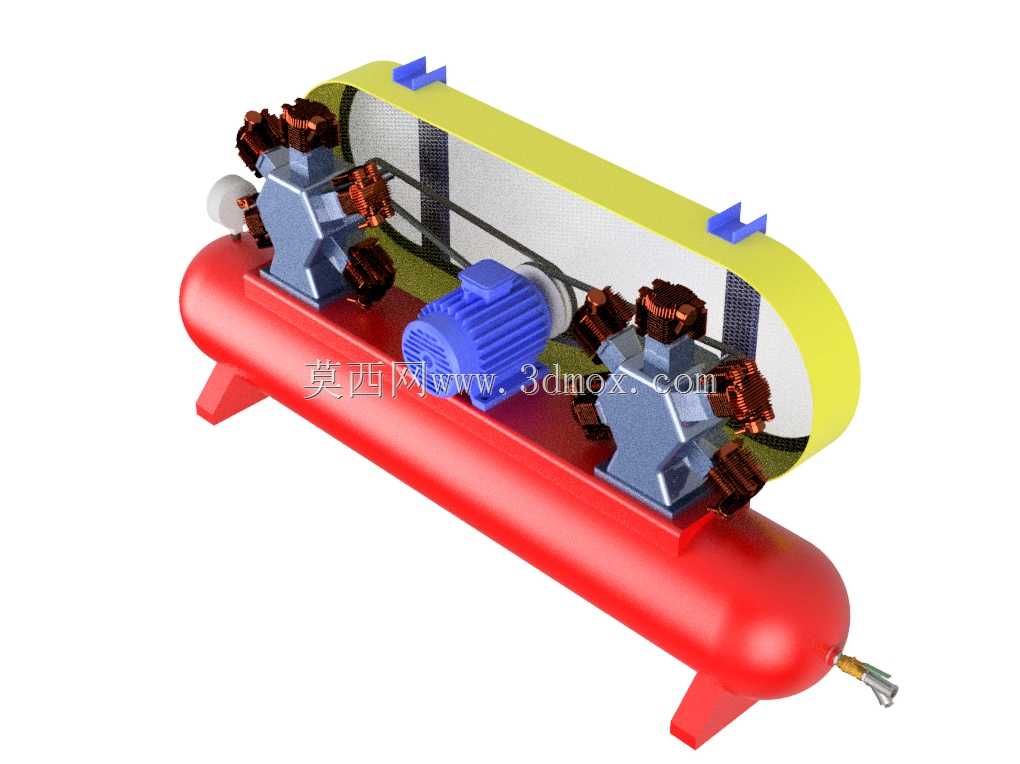

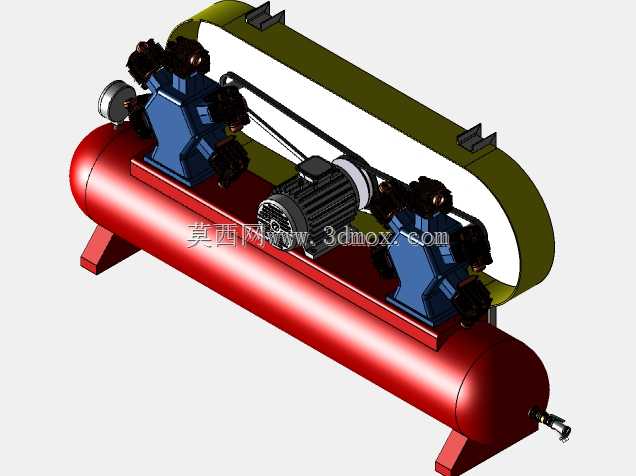

　　在中小型机加工车间、汽修门店、家装施工场地这类需要稳定低压气源的场景里，这类卧式双缸往复式空压机是最常见的气源供给设备，它能持续输出0.7-0.8MPa的压缩空气，给气动扳手、喷枪、气动夹具、吹尘枪这类终端气动工具提供动力。从结构设计来看，这套模型做了半剖展示处理，能清晰看到两个对称布置的活塞压缩单元，配套的驱动电机通过皮带传动结构同时带动两组活塞曲轴运转，相比单缸机型，双缸交替做功的模式能大幅降低输出气压的脉动幅度，不用额外配置大容积稳压气罐就能获得更平稳的供气压力，同时整机运行的振动幅度也能控制在更低水平，减少安装时的基础减震成本。卧式布置的圆柱形储气罐是整机的承载基座，两个压缩缸体、驱动电机都直接固定在罐体上方的安装支架上，

　　罐体底部的三个支撑脚直接接触地面，不需要额外做混凝土安装基础，只要放置在平整硬化的地面上就能投入使用，这种集成式设计大幅压缩了设备的占地空间，适合场地面积有限的小型作业场景使用。从安装边界来看，这类机型的整体长度通常控制在1.2米以内，罐体直径在300mm左右，整机高度不超过800mm，设备周边预留300mm以上的散热空间就能满足日常运维需求，不需要预留大尺寸的检修通道。设计上把皮带传动结构布置在两个缸体中间的位置，外侧加装半包围式的安全防护罩，既避免传动部件外露带来的安全隐患，也不会阻挡传动部件的散热，防护罩上预留的卡扣结构可以快速拆卸，方便日常调整皮带张紧度、更换老化皮带。两个压缩缸体的进排气阀组都做了独立的散热鳍片结构，

　　配合缸体上方自带的导流风叶，在曲轴运转时能带动气流持续冲刷缸体表面，把压缩过程产生的热量及时带走，避免长时间高负荷运转时缸体积碳、阀片密封失效的问题。储气罐端部预留的排气接口配置了快插接头和泄压阀，既可以快速连接气动工具的输气管路，也能在罐内压力超过安全阈值时自动泄压，避免超压带来的安全风险。这类机型的设计逻辑完全围绕小型作业场景的实用性出发，没有冗余的复杂结构，所有易损部件都布置在伸手可及的位置，日常维护时不需要拆解大量结构就能完成活塞环更换、润滑油加注、滤芯清理这类常规保养工作，对非专业运维人员十分友好，这也是它能在各类分散式小型作业场景广泛普及的核心原因。
