气动三通分料换向阀结构设计

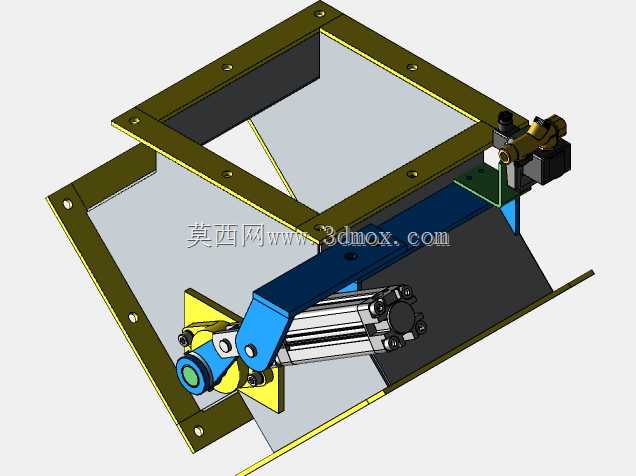

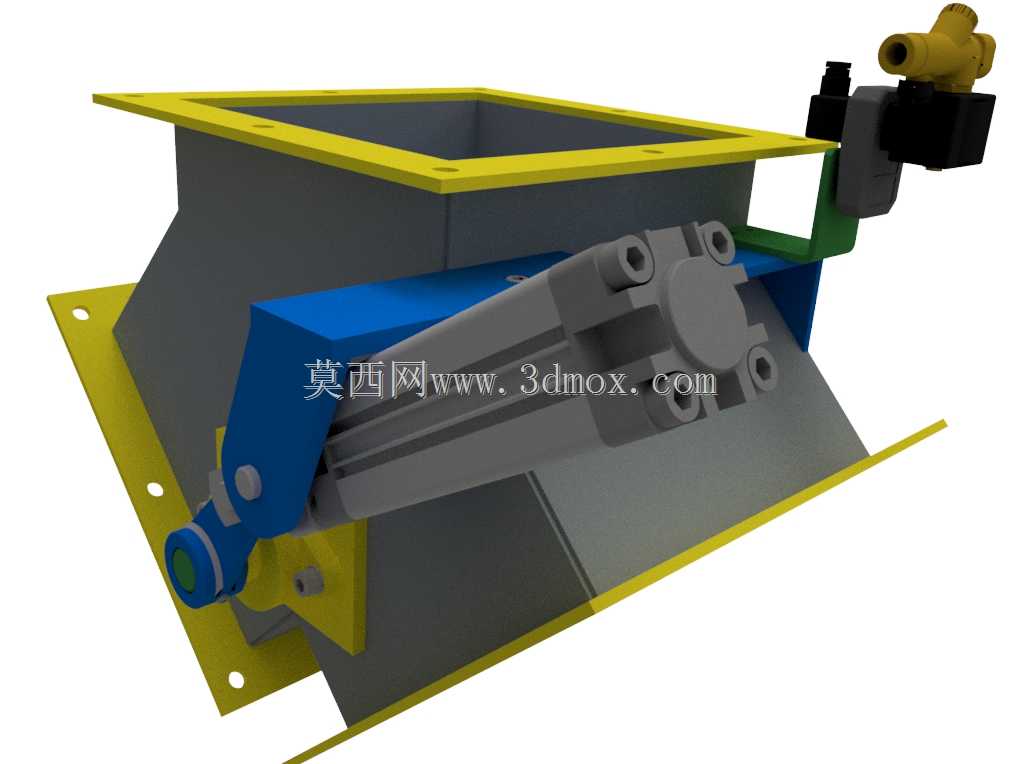

　　这款气动驱动的三通换向分料结构，主要应用在粉体、颗粒物料的气力输送与重力落料管线中，常见于粮食加工、建材粉料输送、化工原料投料、饲料生产等需要单路进料双路切换出料的工况场景，用来改变物料的流向，实现单条上料管线向两个不同料仓、不同处理工位分配物料的功能，替代传统的人工翻板改道，大幅提升料路切换的效率与密封性，避免物料撒漏与管线积料。从结构设计来看，整体采用方口法兰对接的形式，上下端的连接法兰都预留了标准螺栓安装孔，安装时可直接与上下游的方形溜管、输送设备出料口对齐锁付，不需要额外做变径转接，适配常规250口径的方形料道安装边界，安装时需要预留侧面气动执行组件的操作与维护空间，避免周边结构件干涉气缸摆臂的动作行程。

　　驱动部分采用气动执行结构搭配电磁阀控制，通过气缸的伸缩带动内部的翻板摆动，实现两个出料口的通断切换，翻板与阀体接触的位置做了密封贴合设计，减少物料卡滞与窜料的概率，执行组件的摆臂传动结构做了外置防护，避免粉尘进入铰接部位造成动作卡涩，铰接点都预留了润滑注油位置，方便日常维护保养。设计过程中优先考虑了物料通过性，内部流道做了顺滑过渡，没有突兀的直角凸起，减少物料在阀体内的残留堆积，针对粉料容易附着的问题，阀体内部的钣金拼接处都做了满焊打磨处理，避免缝隙夹料。阀体的外壳采用板材折弯焊接成型，在保证结构强度的前提下控制整体重量，侧面的气缸安装支架做了加强筋设计，避免气缸动作时的反作用力造成支架变形，影响翻板的到位精度。

　　电磁阀直接集成安装在阀体侧方的支架上，缩短气路连接的管路长度，减少气压损失，同时方便电气接线与气路检修，不需要额外搭建独立的阀组安装架。在实际选型应用时，需要注意匹配现场的供气压力，保证气缸输出足够的扭矩推动翻板切换，尤其是在物料堆积密度较大、料柱压力较高的工况下，要确认执行机构的输出力矩满足负载要求，避免出现翻板卡滞、切换不到位的问题。安装时要保证阀体的水平度，避免内部翻板因偏载出现密封不严的情况，同时要预留足够的检修空间，方便后期更换密封件、维护铰接部位。
