吨袋自动化包装夹持压袋装置设计

这套装置针对大宗散料吨袋包装工位的实际作业痛点设计，主要应用于化工、粮食、建材等行业的大规格集装袋包装工序，解决人工套袋后袋口固定不稳、灌装时袋身偏移、粉尘外溢的常见问题。整套设备的安装边界以标准1200*1000mm木质托盘为基准设计，底座承载平台尺寸适配常规吨袋托盘的放置需求，预留了叉车进叉的底部空间，无需额外改造现有包装车间的地面布局，可直接对接上游出料料仓完成工位布设。

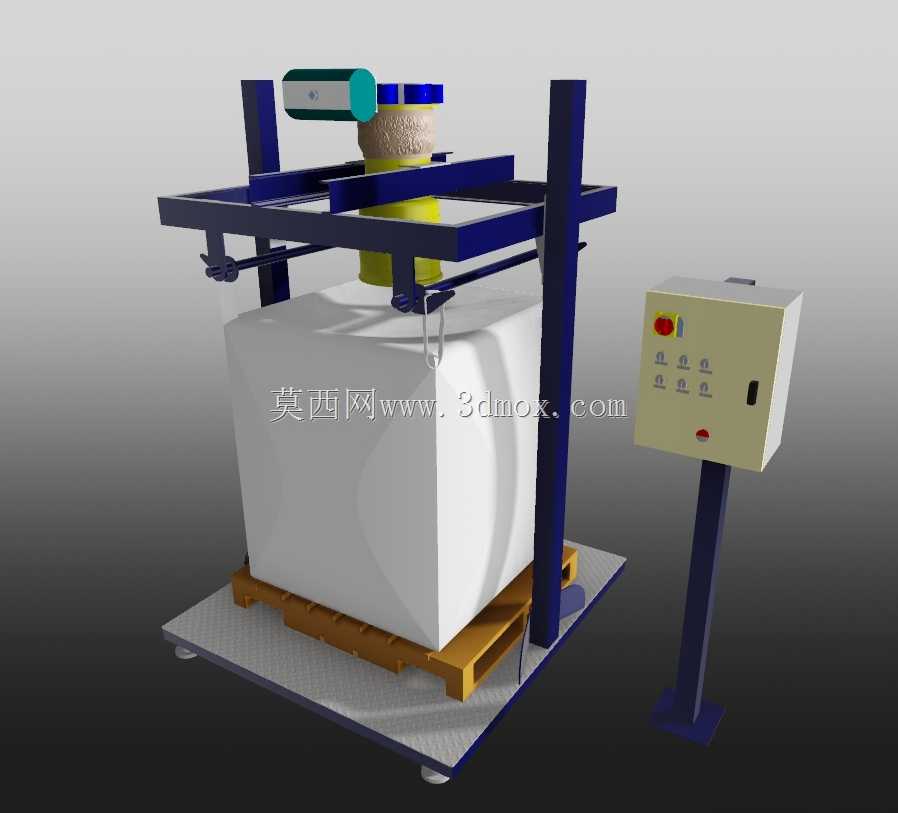

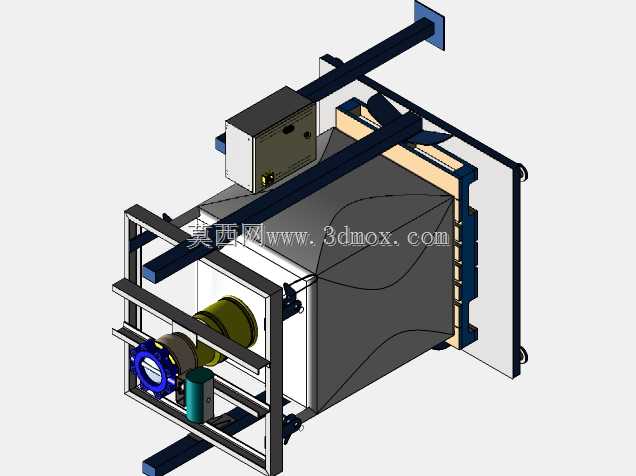

从功能结构来看，装置采用四柱式框架承载结构，四根竖向支撑立柱采用矩形型钢加工，搭配上下两层横向夹持横梁，可在灌装前将吨袋的四个吊耳固定在横梁挂点上，同时上层的压袋机构可在灌装过程中持续下压袋口，避免散料灌装时袋口受气流冲击外翻，配套的独立立式电控柜布置在框架侧方，与主体框架保持安全操作距离，柜内集成了设备的动作控制元件，面板上设置启停、急停与状态指示元件，方便现场操作人员实时调整夹持压力、压袋行程参数，适配不同装料重量、不同材质吨袋的作业需求。

设计过程中优先考虑了现场作业的兼容性，框架的横向夹持宽度可通过横梁上的长圆孔进行调节，适配不同幅宽的吨袋安装，压袋头采用软质接触面设计，避免刚性接触刮破吨袋的覆膜层，底座平台表面铺设防滑花纹板，防止托盘在灌装过程中受物料冲击发生移位。整套装置的动作逻辑匹配散料灌装的作业流程：空吨袋由人工套至出料口后，挂袋机构先固定吨袋吊耳，压袋机构下行压紧袋口，待灌装达到设定重量后，压袋机构抬起，夹持横梁松开吊耳，即可由叉车直接将载满物料的吨袋连同托盘转运至下一工序，无需额外的人工整理步骤，可有效降低包装工位的人工劳动强度，减少灌装过程中的物料撒漏问题。

在结构强度校核阶段，针对1吨额定装载量的工况，对支撑立柱、夹持横梁的受力变形量做了仿真验证，确保满载状态下框架变形量控制在允许范围内，不会因结构形变导致吨袋倾斜、物料撒漏，同时各运动部件的行程设置了机械硬限位与电气限位双重保护，避免动作超程造成设备损坏或人员碰伤，整体结构没有冗余设计，所有零部件均采用行业通用标准型材与标准件加工，后期维护更换配件的成本较低，可直接适配现有多数散料灌装生产线的出料口对接需求，不需要对原有出料设备做大规模改造。
