螺杆式空压机配套储气罐过滤系统

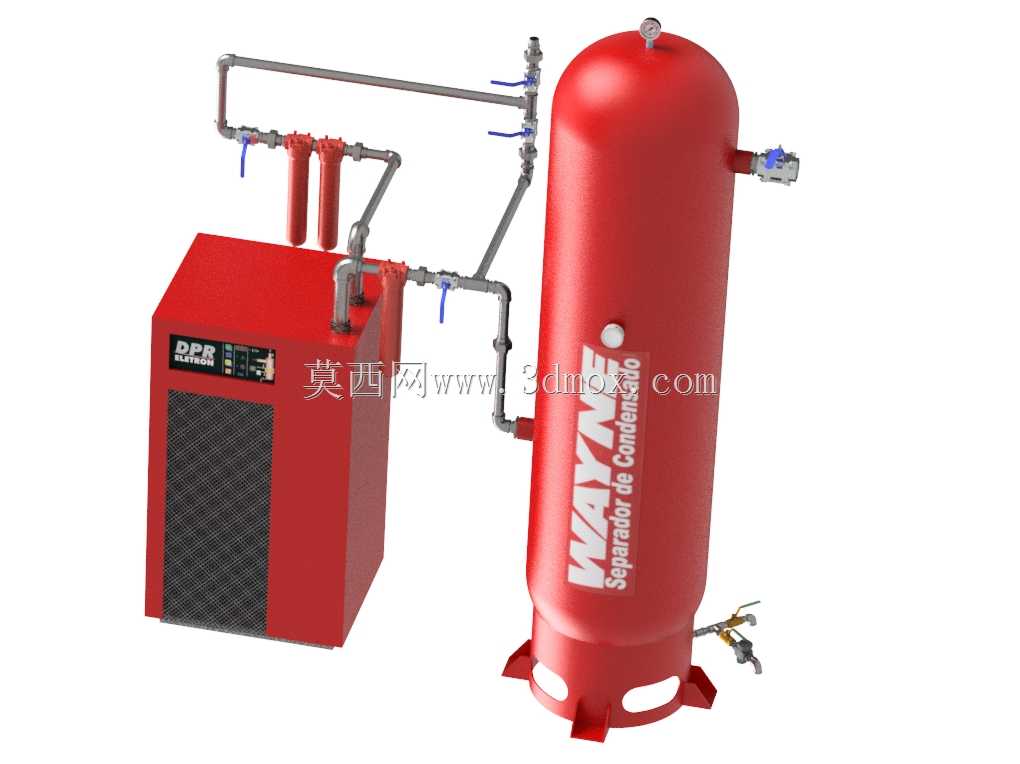

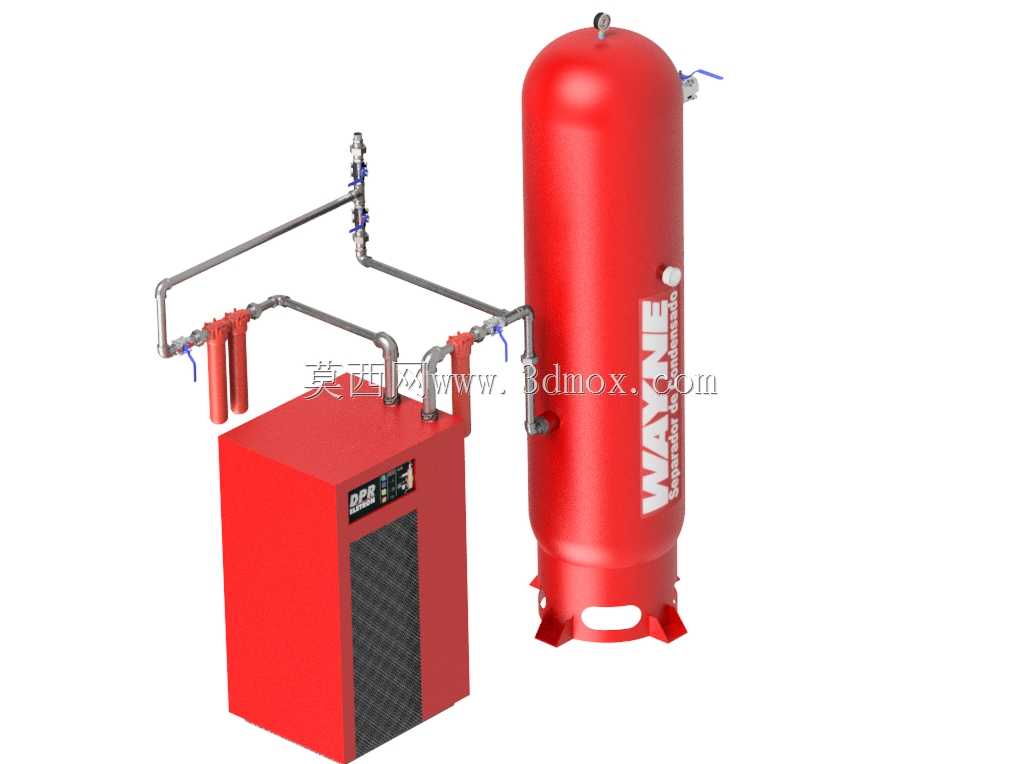

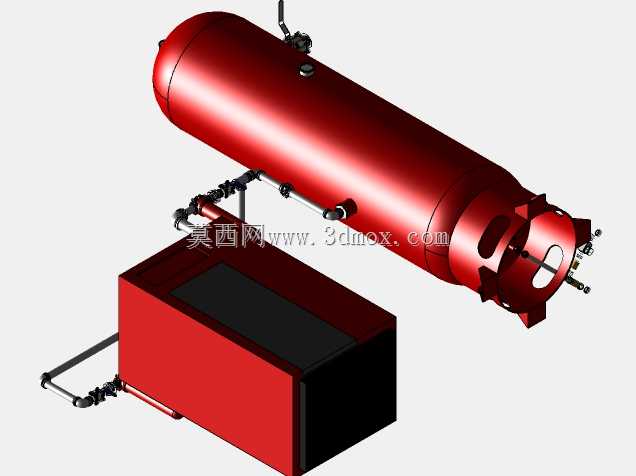

　　这套气源处理组合设备常见于机械加工车间、汽车维修厂、自动化生产线的集中供气站点，核心作用是为后端气动工具、气动执行元件提供稳定洁净的压缩空气，解决 raw 压缩空气带水、带油、含杂质的常见问题，避免气动元件卡滞、密封件过早老化、喷涂作业出现漆面瑕疵等生产故障。整套设备由螺杆式空气压缩主机、立式储气罐、三级精密过滤组件及连接管路阀门构成，建模时还原了现场安装的实际管路走向，所有阀门的操作手柄朝向、排污阀的安装位置都符合现场运维的操作习惯，没有出现干涉运维空间的设计问题。从结构设计逻辑来看，压缩主机出口先接入两级精密过滤器，初步滤除压缩空气中的液态油滴、大颗粒固体杂质，再通过侧置管路接入立式储气罐下部，利用罐体内部的扩容减速效应，

　　让压缩空气中的液态水、油雾在重力作用下沉降到罐体底部，罐体顶部引出的管路再经过最后一级精密过滤器，输出满足气动系统要求的洁净压缩空气，罐体底部设置的双联排污阀可在不停机状态下定期排出沉积的废液，避免积液被气流裹挟进入后端管路。安装边界方面，整套设备采用落地式安装，主机底部预留了减震垫安装位，无需额外做混凝土基础固定，储气罐的三个支脚开有地脚螺栓孔，可直接固定在硬化地面上，设备周边预留了不小于800mm的运维通道，主机侧的控制面板朝向运维通道方向，方便操作人员查看运行参数、启停设备，所有管路的连接法兰、快拆接头都预留了拆装空间，更换过滤芯时无需拆解周边管路。建模过程中还原了罐体上的冷凝水分离器标识、主机的控制面板布局、

　　过滤组件的压差提示结构，管路的弯头角度、阀门的安装高度都符合气动系统安装规范，可直接作为车间供气站布局设计、设备选型参考的三维底图，也可用于气动系统教学演示的可视化模型，帮助设计人员直观理解压缩空气处理的全流程结构，避免管路设计出现走向错误、运维空间预留不足的常见问题。
