带座外球面立式Y型轴承座结构设计

这款带座外球面立式Y型轴承座，是工业传动系统中应用极为广泛的支撑类零部件，主要承担旋转轴的径向与少量轴向载荷，为轴系运转提供稳定的定位基准与支撑约束，常见于轻工输送线、农业机械、食品加工设备、小型风机、纺织机械等对安装便捷性、维护效率有较高要求的传动场景中，能够适配多尘、有轻度飞溅的常规工业作业环境，无需复杂的安装基座加工即可快速完成装配。

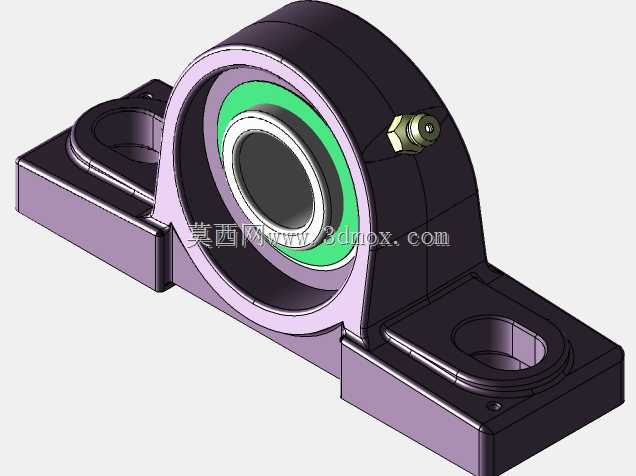

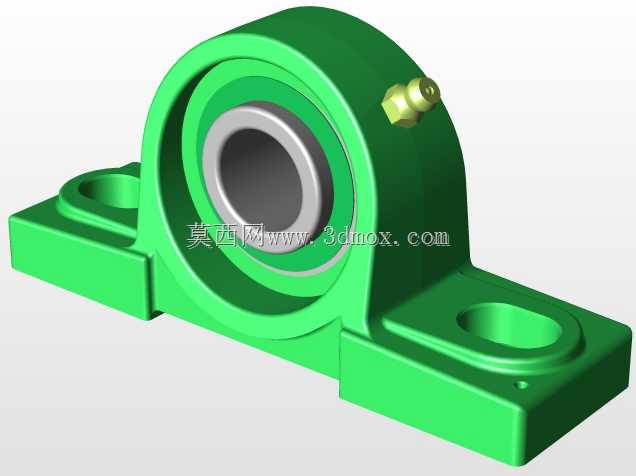

从实际用途来看，该类轴承座将滚动轴承与安装支座集成设计，省去了传统分体式轴承座需要选配轴承、调整配合间隙的繁琐步骤，自带的密封结构能够阻挡外界粉尘、碎屑进入轴承滚道，同时留存轴承内部的润滑脂，延长维护周期，顶部的注油嘴结构可在不拆解设备的情况下完成润滑脂补充，大幅降低日常运维的工作量，尤其适合设备排布密集、维护操作空间有限的生产线场景。

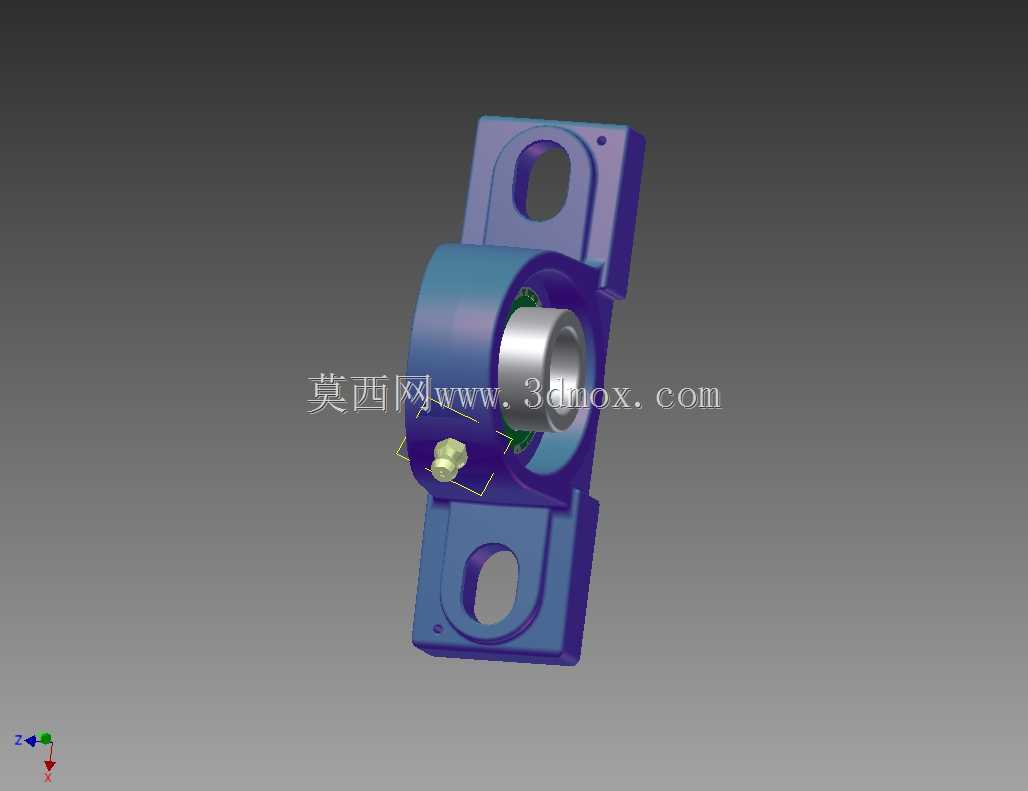

在功能特性上，该轴承座采用立式双安装脚结构，两个带长圆孔的安装支脚允许安装时存在一定的位置偏差补偿，降低安装基座的孔位加工精度要求，适配不同工况下的轴系对中微调需求；内置的外球面轴承具备一定的自动调心能力，当轴系出现轻微挠曲变形或安装角度偏差时，仍可保证轴承滚道的正常接触，避免出现卡滞、异常磨损的问题；轴承内圈的紧定结构可快速完成与光轴的锁紧固定，无需轴肩定位即可传递扭矩，适配不同直径的常规光轴安装需求。

设计思路上，整体采用厚重的承力结构，轴承座主体围绕轴承外圈做全包覆式承托，保证载荷能够均匀分散到支座本体，再通过底部两个支脚传递到安装基座；安装支脚做了加厚加强处理，长圆孔的边缘设置凸台增强局部刚性，避免螺栓锁紧时出现支脚变形；轴承外圈与座孔采用小过盈配合，保证运转时外圈无相对滑动，同时预留了轴承热膨胀的微小间隙，避免长时间运转温升导致的抱轴问题；密封结构采用多层接触式密封圈，兼顾密封效果与转动阻力，平衡防护性能与传动效率。

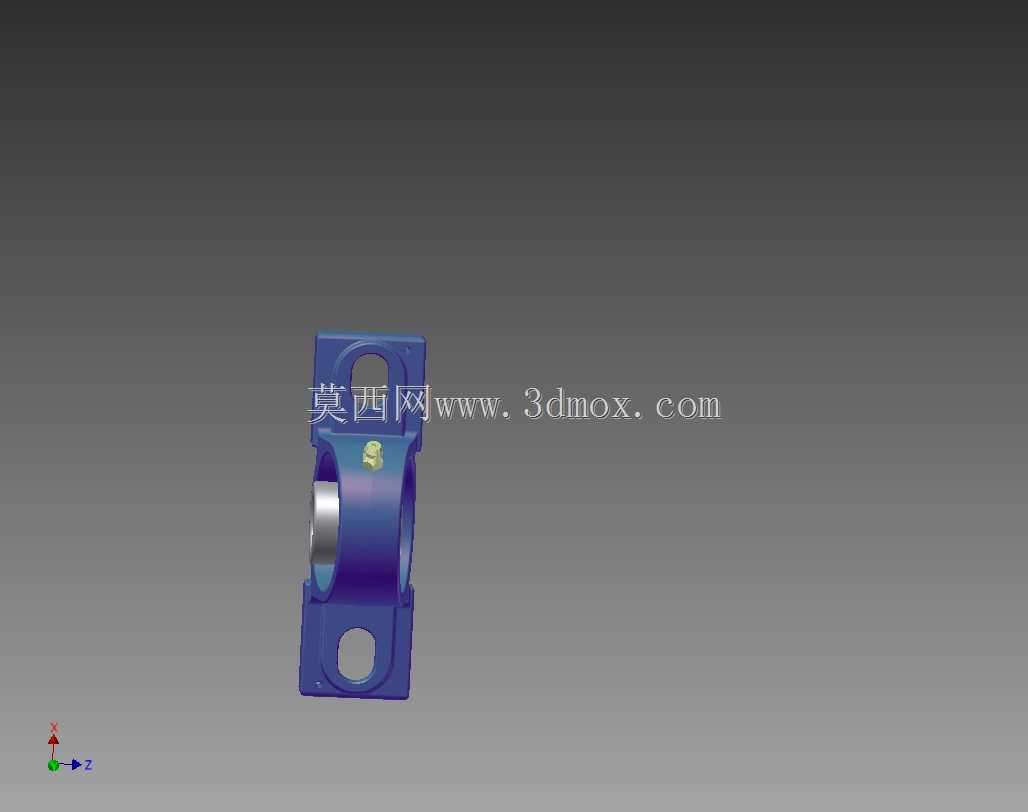

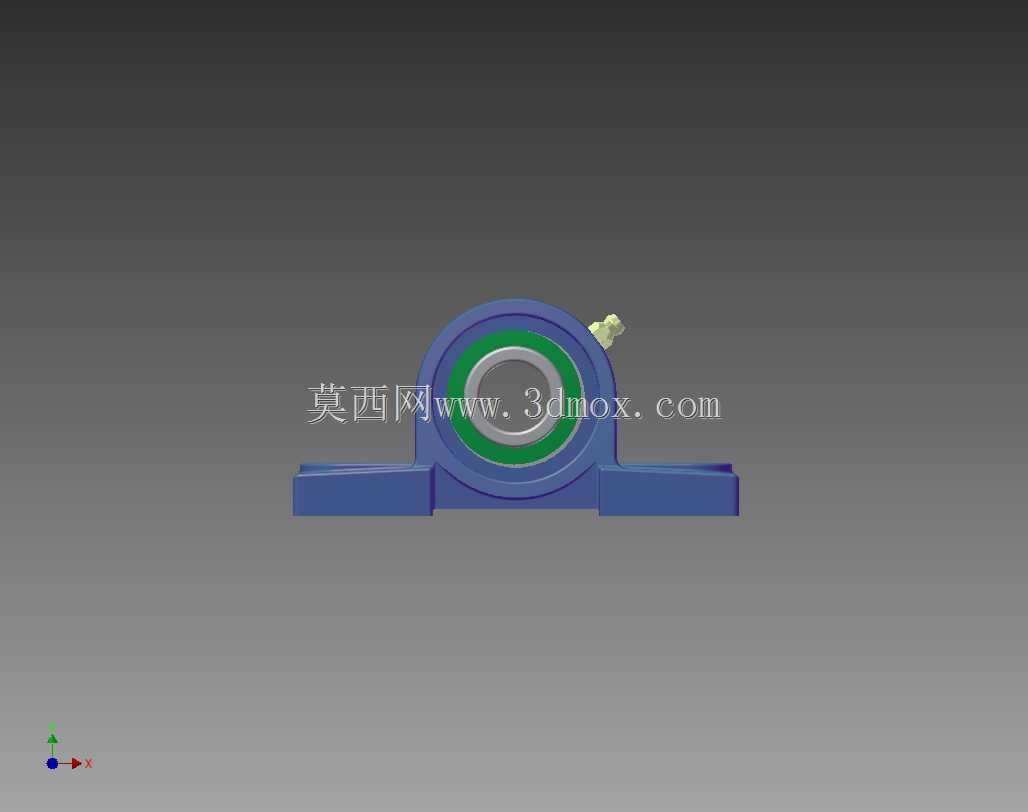

在外形尺寸与安装边界上，该款YAR204-2F型轴承座整体为对称式立式结构，总宽度适配20mm内径的外球面轴承，两个安装支脚的中心距符合行业通用安装尺寸规范，安装孔为长圆型，可适配M10规格的安装螺栓，整体安装高度满足常规传动线的轴高要求，轴承座的轴向总厚度控制在紧凑范围内，不会占用过多的轴系安装空间，可直接替换同规格的传统立式轴承座，具备极强的通用互换性，无需对原有设备基座做额外改造即可完成更换升级。
