户外不锈钢双开门低压电气控制柜

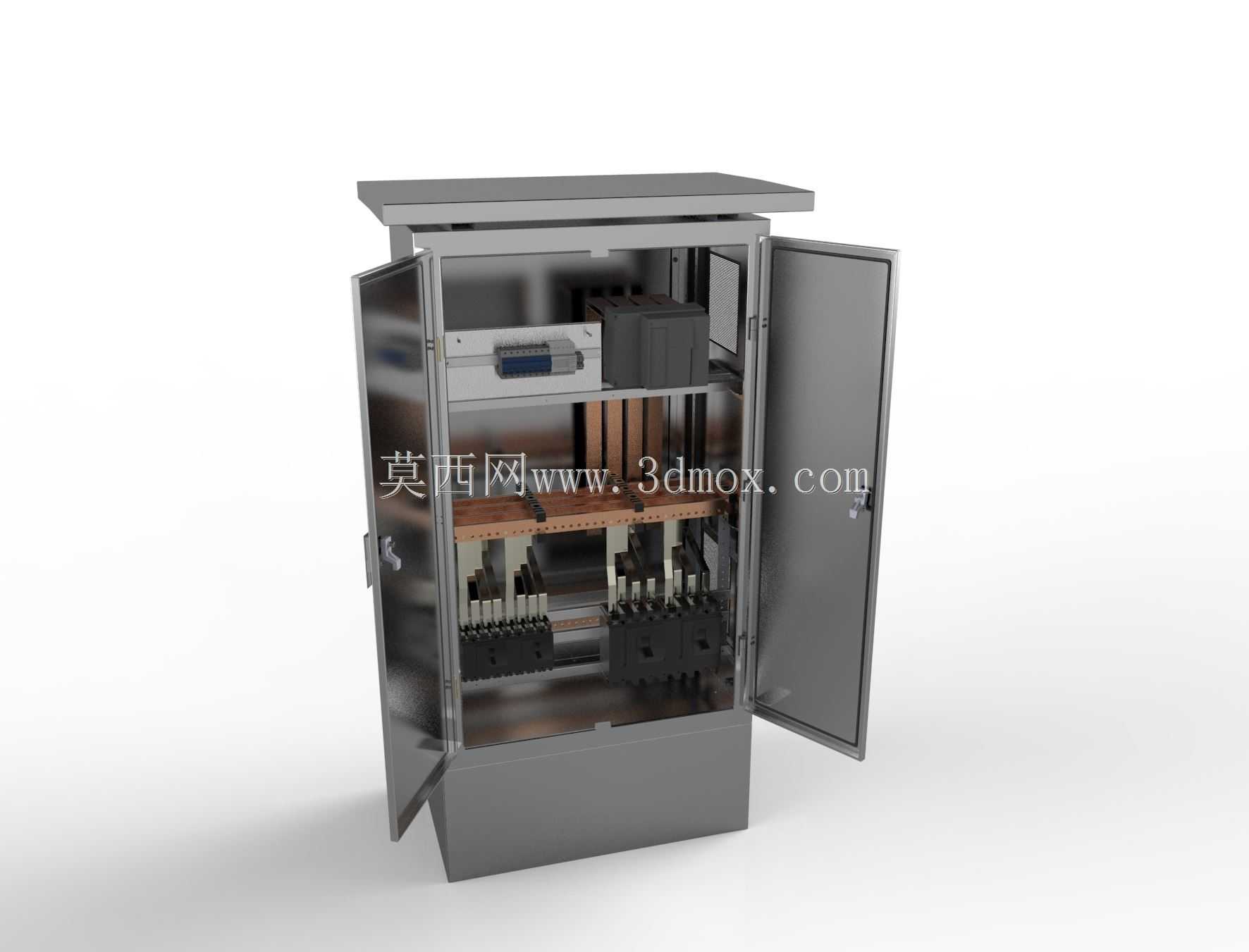

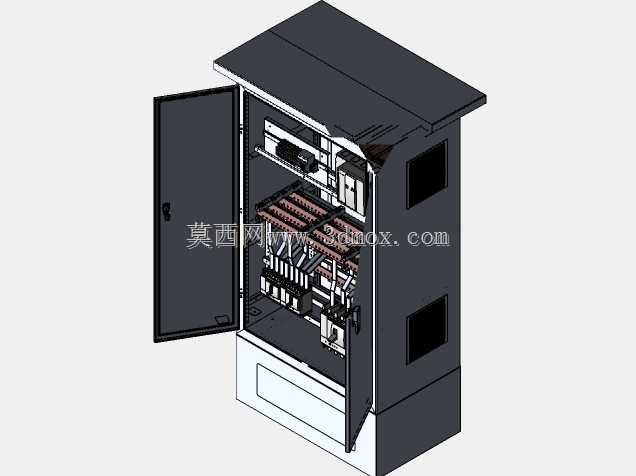

这款户外型不锈钢电气柜体，主要面向户外低压配电场景设计，可广泛应用于市政道路照明配电、工业园区户外动力分电、新能源场站就地控制、户外通信基站供电配套等场景，承担电能分配、回路保护、就地设备控制的核心作用，能够在露天无遮挡的安装环境下长期稳定运行，为内部电气元件提供可靠的防护屏障。柜体整体采用304不锈钢板材加工成型，表面做拉丝钝化处理，具备优秀的抗雨水侵蚀、抗紫外线老化、抗户外粉尘侵入的能力，顶部设计有外伸式防雨檐结构，能够避免雨水顺着柜门缝隙渗入柜体内部，双开门结构采用内置铰链配合防水锁具，柜门闭合后可达到IP54级别的防护等级，完全适配户外复杂多变的气候环境。在内部结构设计上，柜体采用分层安装布局，上层预留智能仪表、主控模块的安装空间，可配置多功能电力仪表、远程通信模块、主控逻辑单元，实现配电回路的状态监测与远程控制；中层设置主母线安装区，采用绝缘支撑件固定铜质母线排，预留充足的电气安全间隙，满足大电流载流的散热与绝缘要求；下层为出线回路安装区，可根据实际回路数量配置断路器、接触器、漏电保护元件，每个回路预留独立的走线空间，强弱电区域做物理分隔，避免信号干扰。柜体底部设计有一体式安装基座，预留电缆进出线的密封格兰头安装位，现场安装时可直接固定在混凝土基础上，进出线位置做防水密封处理，杜绝地下潮气、爬虫进入柜体内部。柜体的外形尺寸为1000mm×2000mm×600mm，宽度方向预留充足的元件安装与接线操作空间，2000mm的高度符合人体工程学操作要求，日常巡检操作无需过度弯腰或抬手，600mm的深度既可以满足常规低压元件的安装深度要求，也不会过多占用户外安装场地的空间，安装时需在柜体周边预留不小于800mm的操作维护通道，保证柜门可完全开启，方便后期检修维护作业。柜体内部预留标准化的安装孔位，兼容市面主流品牌的低压电气元件安装尺寸，无需二次打孔加工即可完成元件装配，内部走线槽沿柜体侧边布置，可将动力线与信号线分开布设，整体布线整齐规范，既方便后期故障排查，也能优化柜内散热气流路径，保证元件运行时产生的热量可通过自然对流顺利排出柜外，避免局部积热导致元件寿命缩短。
