不锈钢双开门立式电气控制柜结构设计

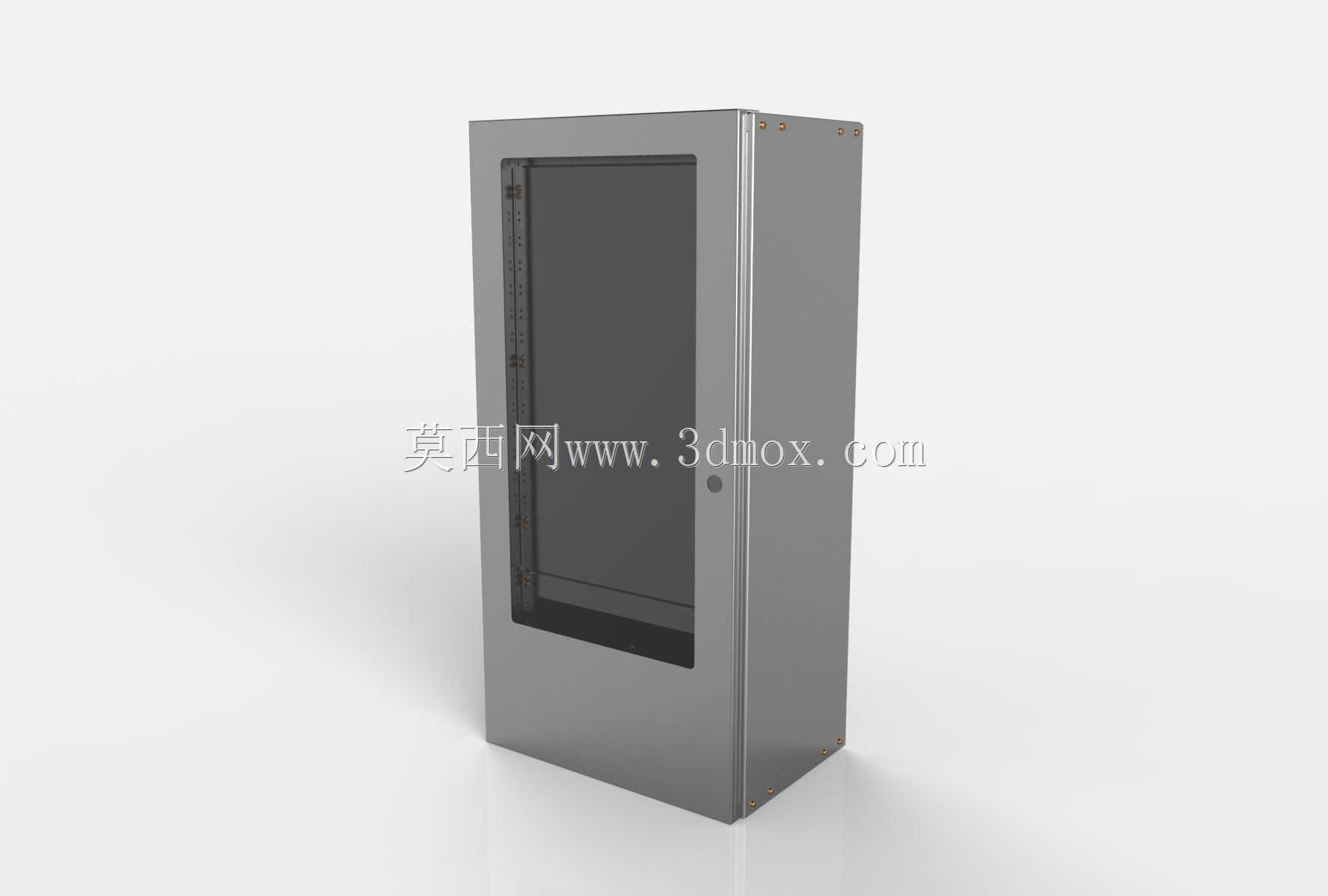

这款不锈钢双开门立式柜体是工业配电与电气控制场景的核心承载设备，广泛应用于工厂车间配电、自动化产线控制、楼宇配电、户外基建供电等场景，用来集中安置断路器、接触器、PLC模块、接线端子、开关电源等各类电气元器件，同时为内部器件提供可靠的防护，隔绝粉尘、水汽、外力磕碰对电气元件的损伤，保障供配电与控制系统长期稳定运行。

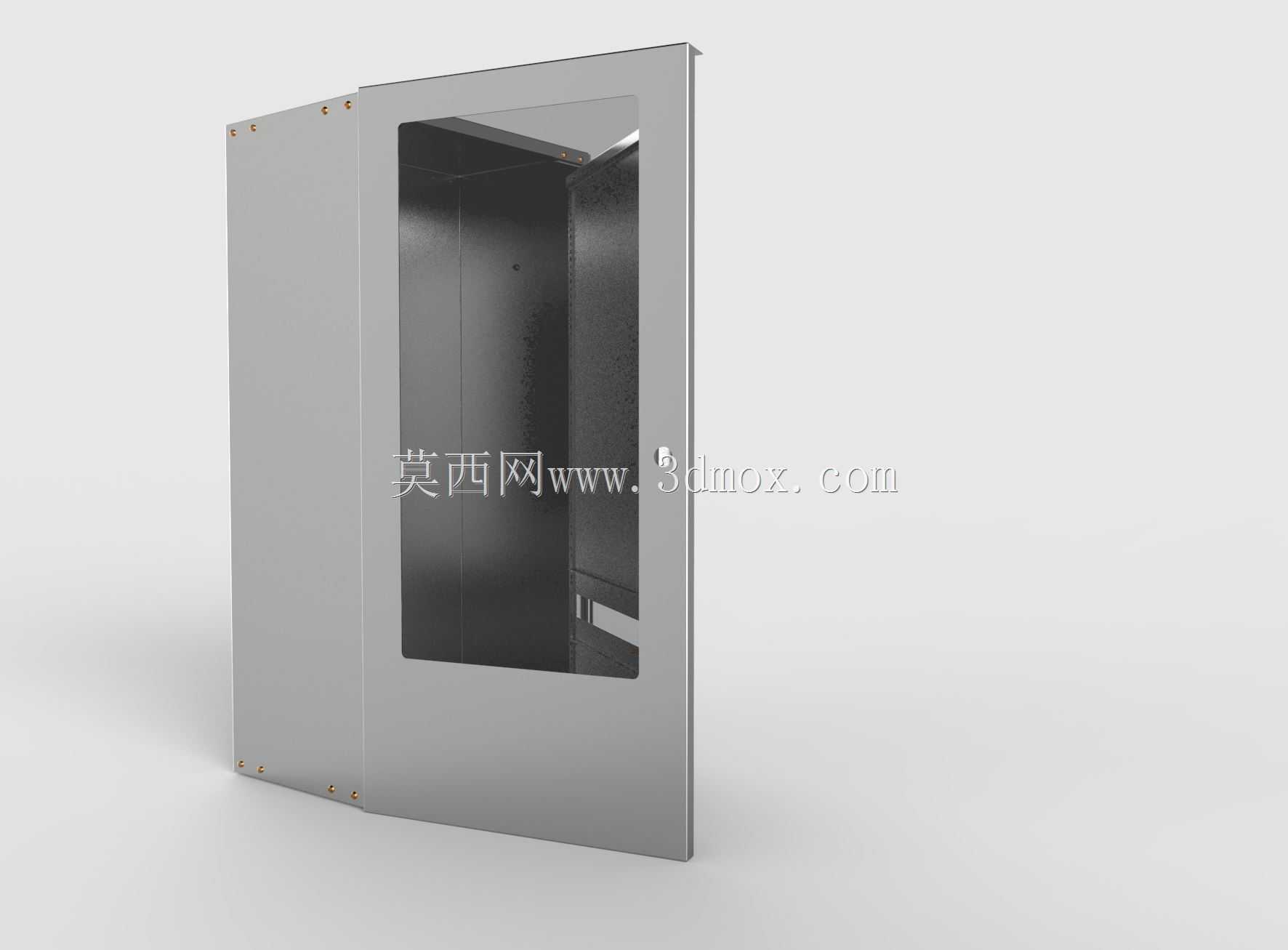

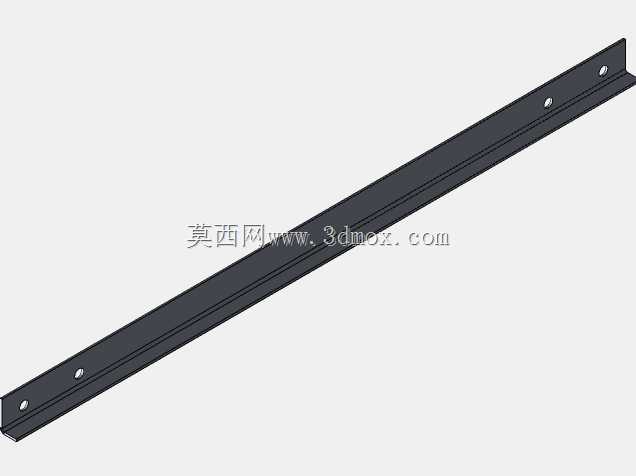

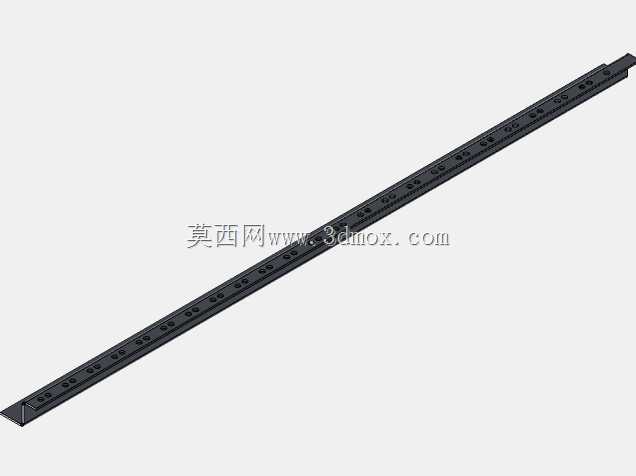

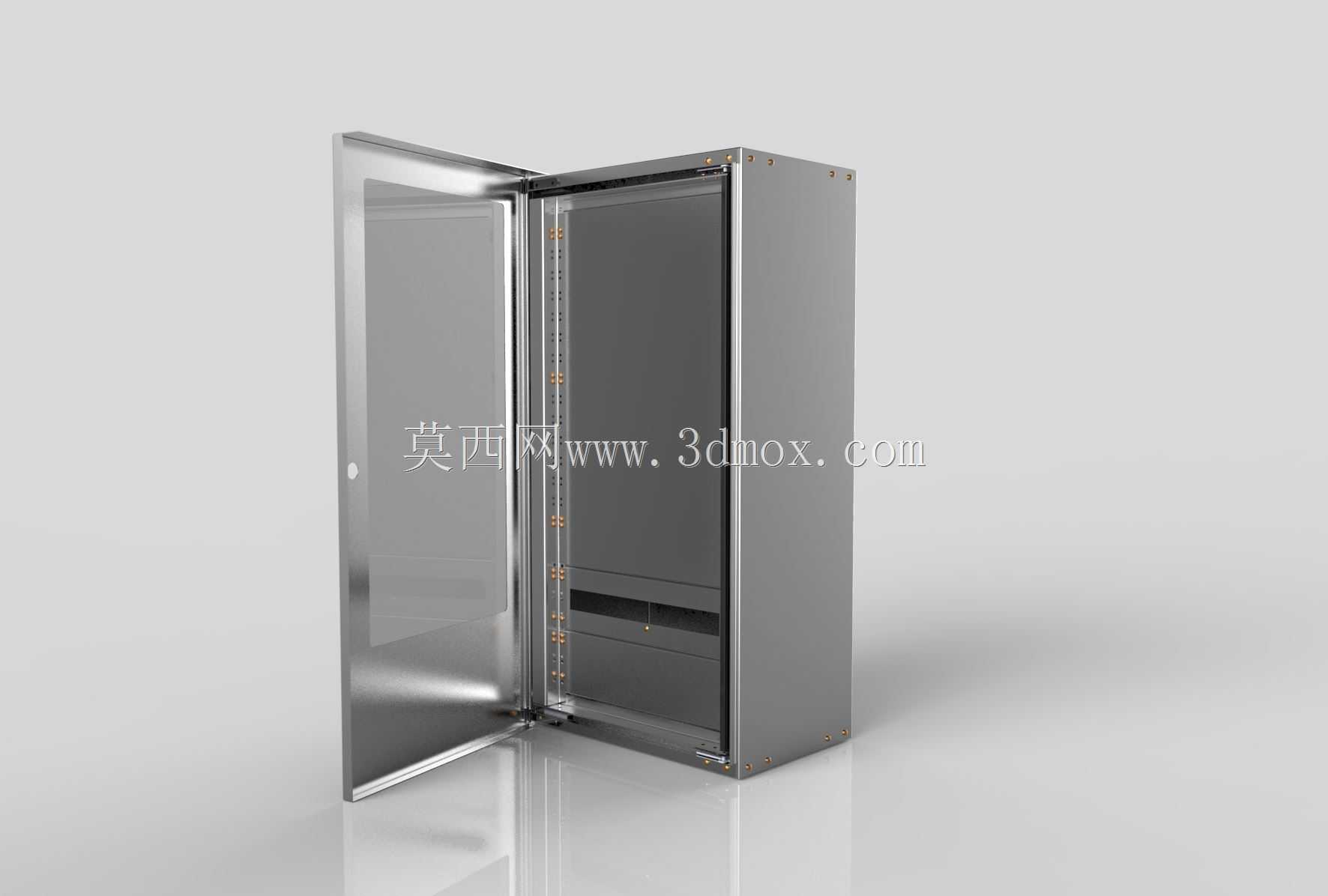

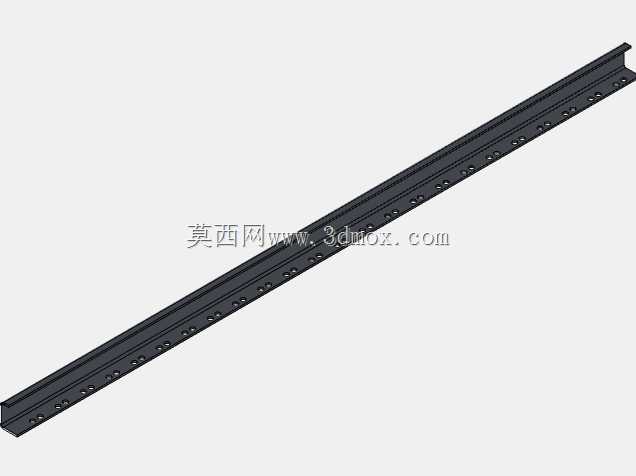

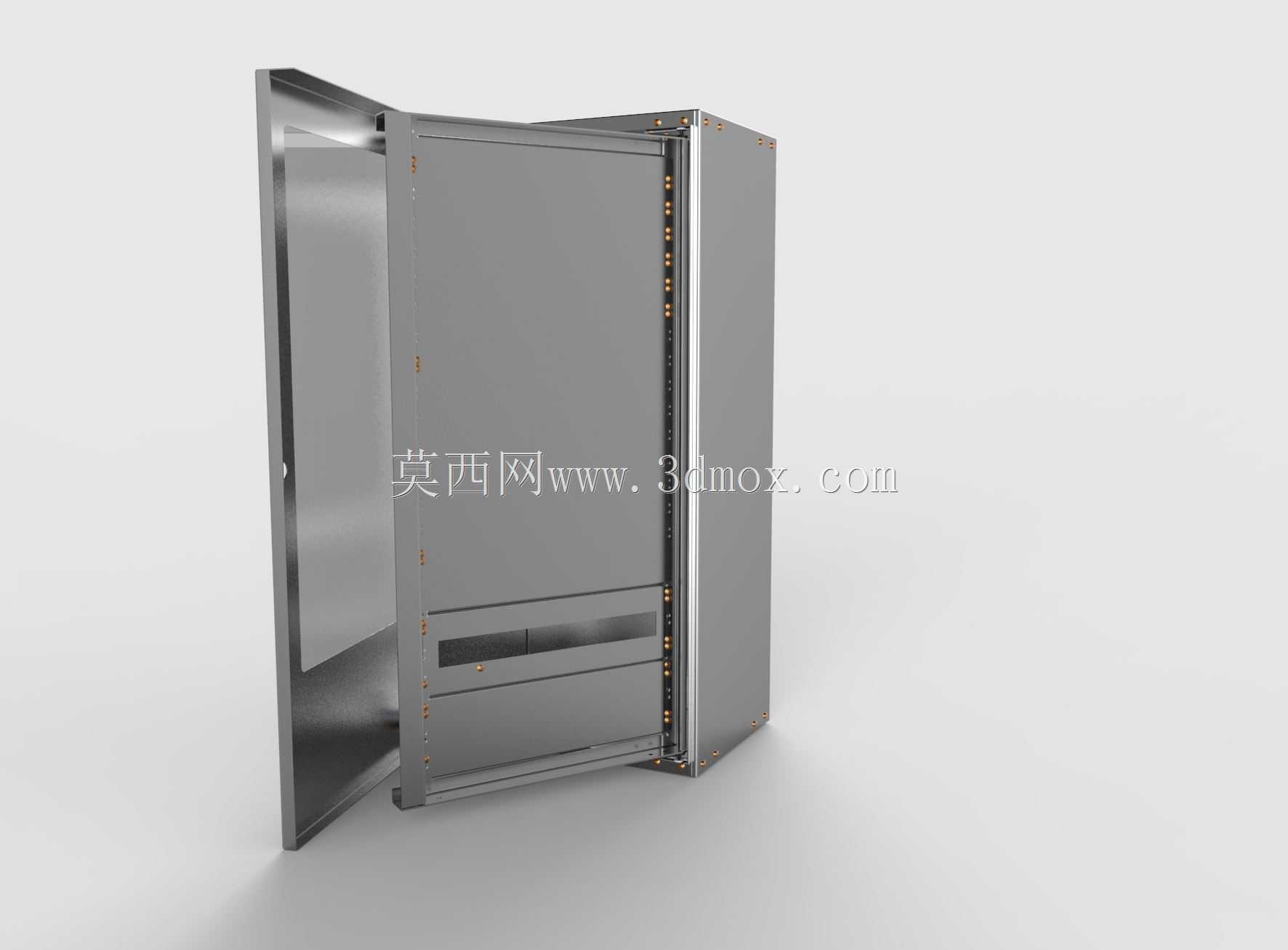

从功能特性来看，柜体采用全不锈钢材质打造，具备优秀的防锈耐腐蚀能力，既可以在常规室内干燥车间使用，也能适应潮湿、有轻度腐蚀的工业环境，双开门的结构设计大幅拓宽了柜体正面的操作空间，日常检修、元器件拆装、线路整理作业时可以完全敞开正面操作面，无需在狭窄的开口内局促作业，大幅提升运维效率。柜门内侧预留了完整的安装导轨位，可根据需求加装柜门安装的操作按钮、指示灯、人机界面等元件，柜体内部两侧预装了通长的安装立柱，立柱上排布了标准间距的安装孔位，可灵活调整安装板的固定高度，适配不同尺寸规格的电气元件安装需求，柜体底部预留了进出线开孔，可搭配密封格兰头完成线缆的引入引出，兼顾布线便利性与柜体整体防护性能。

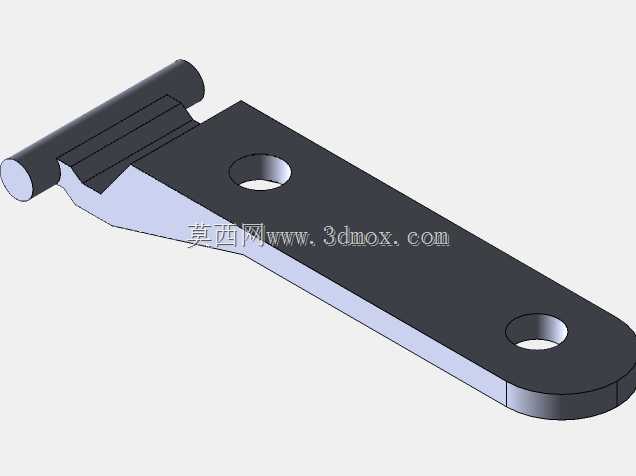

在设计思路上，这款柜体遵循电气柜体的通用设计规范，整体采用等强度钣金折弯结构，柜体边角做了圆弧过渡处理，既避免尖锐边角造成安装运维人员磕碰受伤，也提升了柜体整体的结构刚性，减少大尺寸钣金件的形变概率。柜门与柜体之间采用隐藏式铰链连接，开关顺畅无卡顿，柜门边缘加装了连续密封胶条，柜门闭合后可以实现可靠的贴合密封，有效阻挡粉尘与溅水侵入柜体内部。柜体内部下方预留了独立的布线与元器件散热空间，可根据发热元件的加装需求选配散热风扇或者通风过滤网，避免柜内积热导致电气元件寿命缩短。

从安装边界与尺寸适配来看，这款立式柜体采用落地式安装结构，底部预留了固定安装孔位，可直接通过膨胀螺栓固定在水泥地面或者槽钢基座上，安装时需要预留足够的正面开门操作空间，同时在柜体两侧与背面预留不小于15厘米的散热与检修间隙，保障空气流通与后期运维操作空间。柜体的深度设计充分考虑了常规电气元件的安装深度与布线折弯半径，既不会因为深度过浅导致元件安装后门板无法正常闭合，也不会因为深度过大造成空间浪费与材料成本不必要的增加，整体尺寸适配绝大多数工业场景的低压配电、单机设备控制、小型控制系统集成的使用需求，可直接作为标准柜体用于各类电控系统的集成搭建。
