三罐式燃油加注储配站整体布局设计

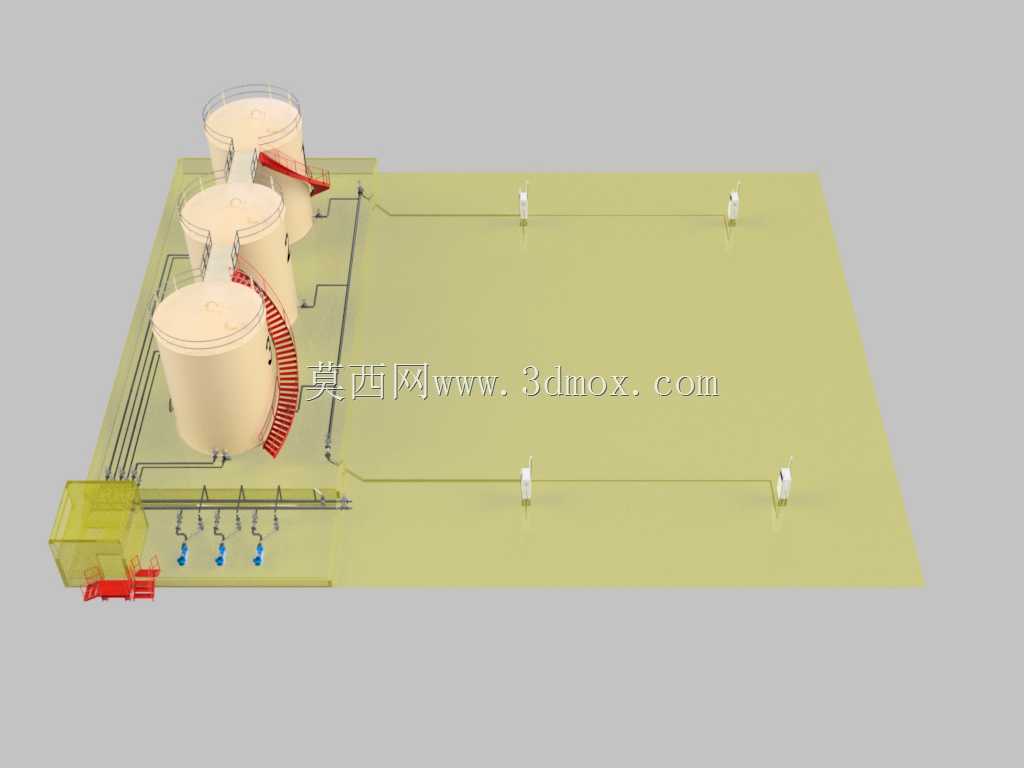

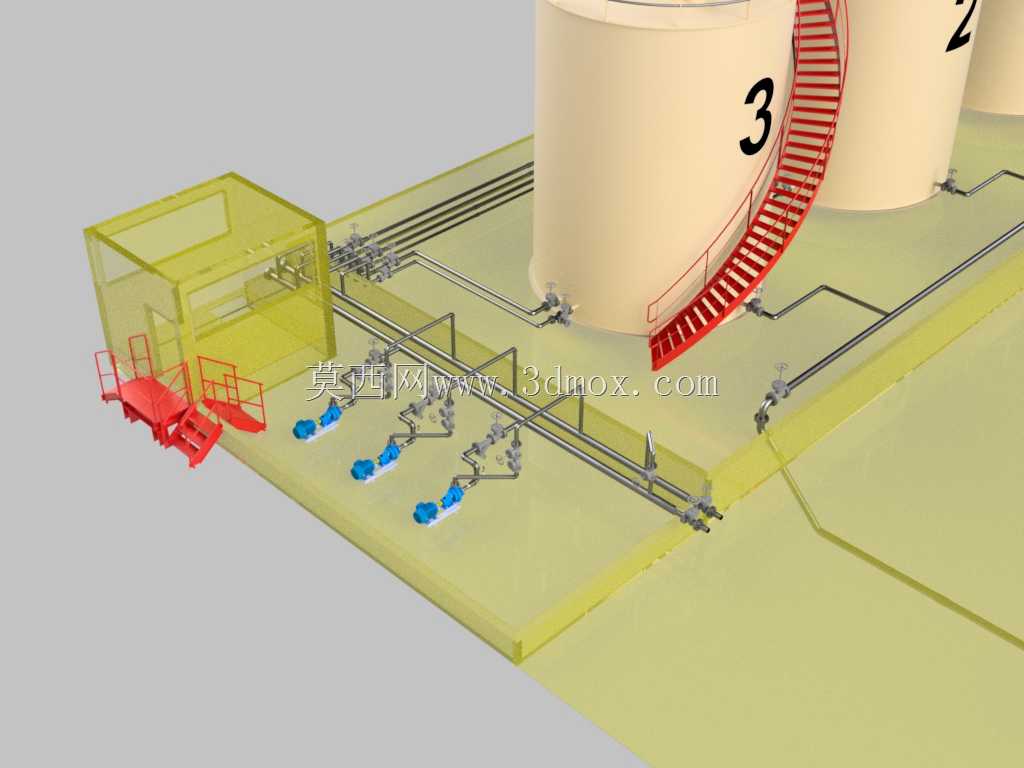

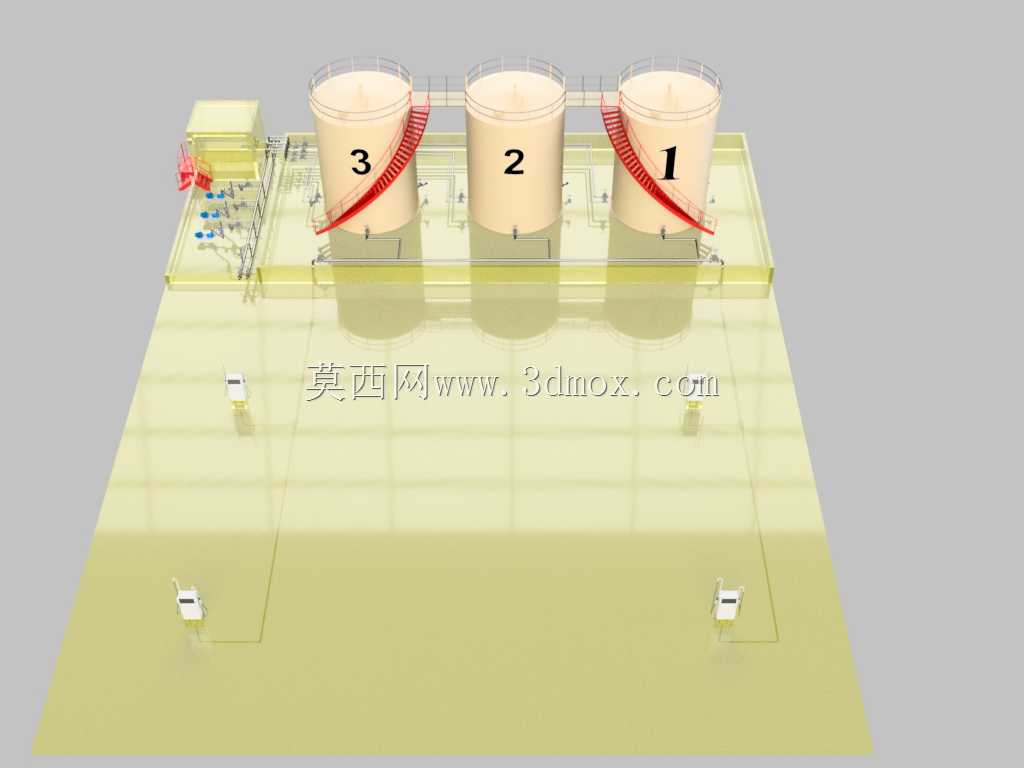

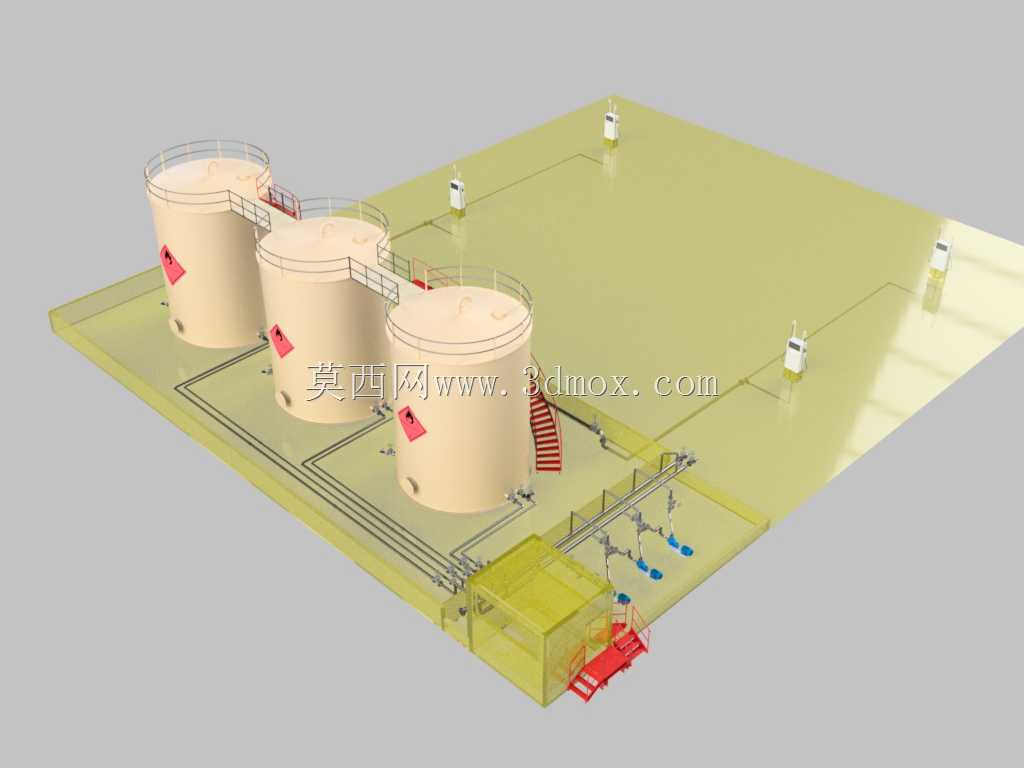

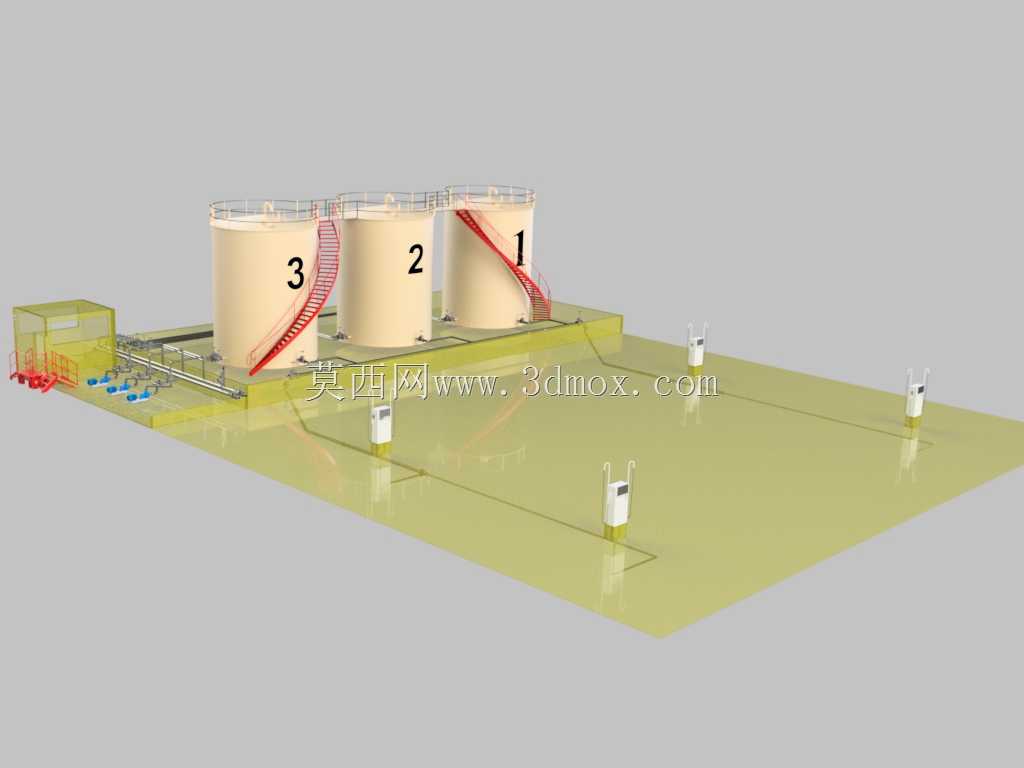

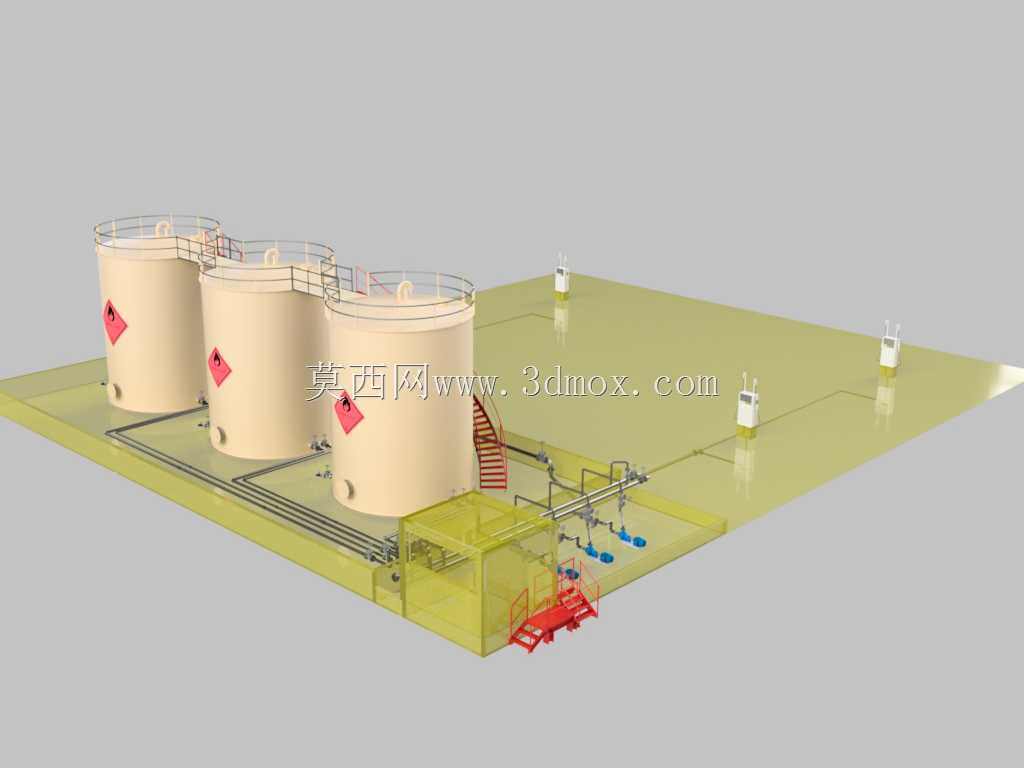

该燃料站整体布局方案主要面向中小型工矿企业内部油料补给、城郊固定加油站点的油料储配加注场景，可同时满足汽油、柴油等常规车用燃油的静态存储、车辆加注、油料卸车转运全流程作业需求，适配日均200台次以内的车辆加注作业规模，兼顾作业安全性与操作便捷性。整套设施核心由三台立式储油罐、四组八枪加油机、两套装卸料接口、配套卸料泵及连通工艺管线组成，单台储油罐额定储油容积为200000升，三台罐体可根据运营需求分别存储不同标号燃油，罐体沿站区后侧一字排布，每台罐体外侧设置螺旋式登顶爬梯，方便运维人员定期开展罐顶附件检查、液位核验、密封件维保等日常作业，爬梯采用防滑踏步设计，临边设置连续防护栏，符合高空作业安全防护要求。加油机沿站区前场均匀分布，每台加油机配置双油品双枪结构，可同时为两台车辆提供加注服务，加油枪采用自封式结构，加注满溢时自动断油，避免油料泄漏引发安全隐患，加油机与储油罐之间通过地埋式工艺管线连通，管线全程设置防静电接地层，减少油料输送过程中的静电积聚风险。卸料区域设置在站区侧方，配套专用卸料泵与快装接口，可快速对接油罐车卸料管路，卸料泵配置止回阀与过滤装置，既可以避免卸车过程中油料倒流，也能滤除油料中携带的杂质，保护储油罐与加油机的核心部件不受磨损。设计过程中充分考虑站区作业的安全距离要求，储油罐与加油机、卸料区之间预留足够的安全操作空间，站区地面采用防渗承重结构，表层做防滑耐油处理，可承受常规货运车辆的碾压荷载，同时配套设置防泄漏围堰，一旦发生油料滴漏可将泄漏物控制在站区范围内，避免污染周边土壤与水体。整套布局将储油、卸车、加注三个功能区做了明确的动线划分，进站车辆可沿规划路线顺畅完成停靠加注、驶离出站全流程，不会与卸车作业动线产生交叉干扰，同时为后续加装油气回收装置、液位监测系统预留了安装接口与布设空间，可根据后续运营需求灵活升级配套功能，整体结构紧凑，土地利用率高，兼顾作业效率与安全防护要求，能够满足固定站点长期稳定运营的使用需求。
