风冷式约克YCIV1500螺杆冷水机组结构设计

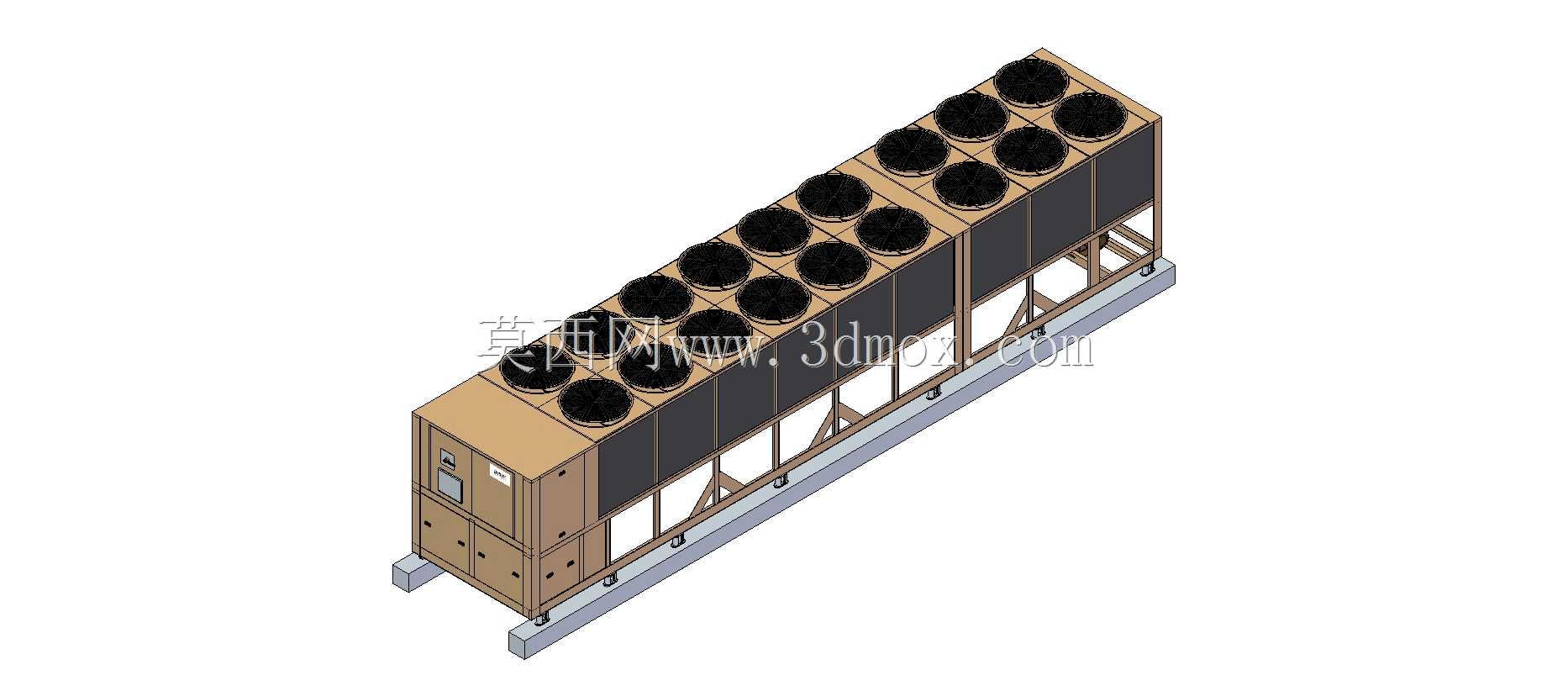

该三维模型还原的是大型风冷螺杆式冷水机组，这类设备广泛应用于大型商业综合体、数据中心、工业生产车间、三甲医院、轨道交通站点等场景的集中供冷系统中，作为中央空调系统的核心冷源主机，负责产出低温冷冻水，通过末端风机盘管、空调箱等设备将冷量输送到各个用冷区域，也可对接工业生产流程中的工艺冷却环节，为精密加工、化工反应、电子制造等需要恒定低温环境的生产工序提供稳定冷源，保障生产环境温湿度符合工艺要求，避免设备过热、物料变质等问题。

从功能特性来看，该机组采用风冷散热模式，无需配套建设冷却塔及冷却水循环管路，相比水冷式冷水机组大幅降低了安装配套成本与后期运维难度，适合水资源匮乏区域或者不便于搭建冷却水系统的场地使用。机组集成多台轴流散热风机呈一字排开布置在机组顶部，可根据实时运行负荷自动调整开启的风机数量，实现分级能效调节，降低部分负载下的运行能耗；侧部布置大面积V型风冷冷凝器翅片盘管，增大换热面积提升散热效率，保障高温环境下机组仍能稳定输出额定制冷量。机组端部集成压缩机电控舱，内置螺杆式制冷压缩机、油路系统、电气控制元件与高低压管路阀门，整体采用一体化集成设计，出厂前已完成核心部件的装配与管路调试，现场仅需对接冷冻水进出管路与供电线路即可投入使用。

在设计思路上，该模型严格遵循实际产品的工程设计逻辑，整体采用长条形模块化布局，底部设置通长钢制安装底座，底座预留标准化地脚螺栓安装孔位，同时底座上集成冷冻水进出水接口的定位，方便现场管路对接；框架采用型钢焊接结构，兼顾承重强度与抗风抗震性能，外壳面板采用可拆卸式设计，预留检修门位置，方便后期运维人员对内部压缩机、管路、电控元件进行检修维护。外形尺寸上充分考虑大型商用设备的运输与安装边界，整体宽度控制在标准货运车辆的运输限宽范围内，长度方向根据制冷量需求匹配风机与冷凝器排布长度，高度方向满足顶部风机的安装与通风间距要求，安装时需预留机组四周不小于1.5米的检修通道，顶部预留不小于2米的通风散热空间，避免散热回风短路影响机组制冷效率。模型完整还原了机组的外部结构、部件排布与安装接口位置，可用于暖通工程的方案排布、安装空间校核、施工交底等场景，帮助设计人员提前预判安装过程中可能出现的空间冲突、管路对接偏差等问题，提升工程设计的精准度。
