水冷冷凝器配套自动刷管四通分流装置

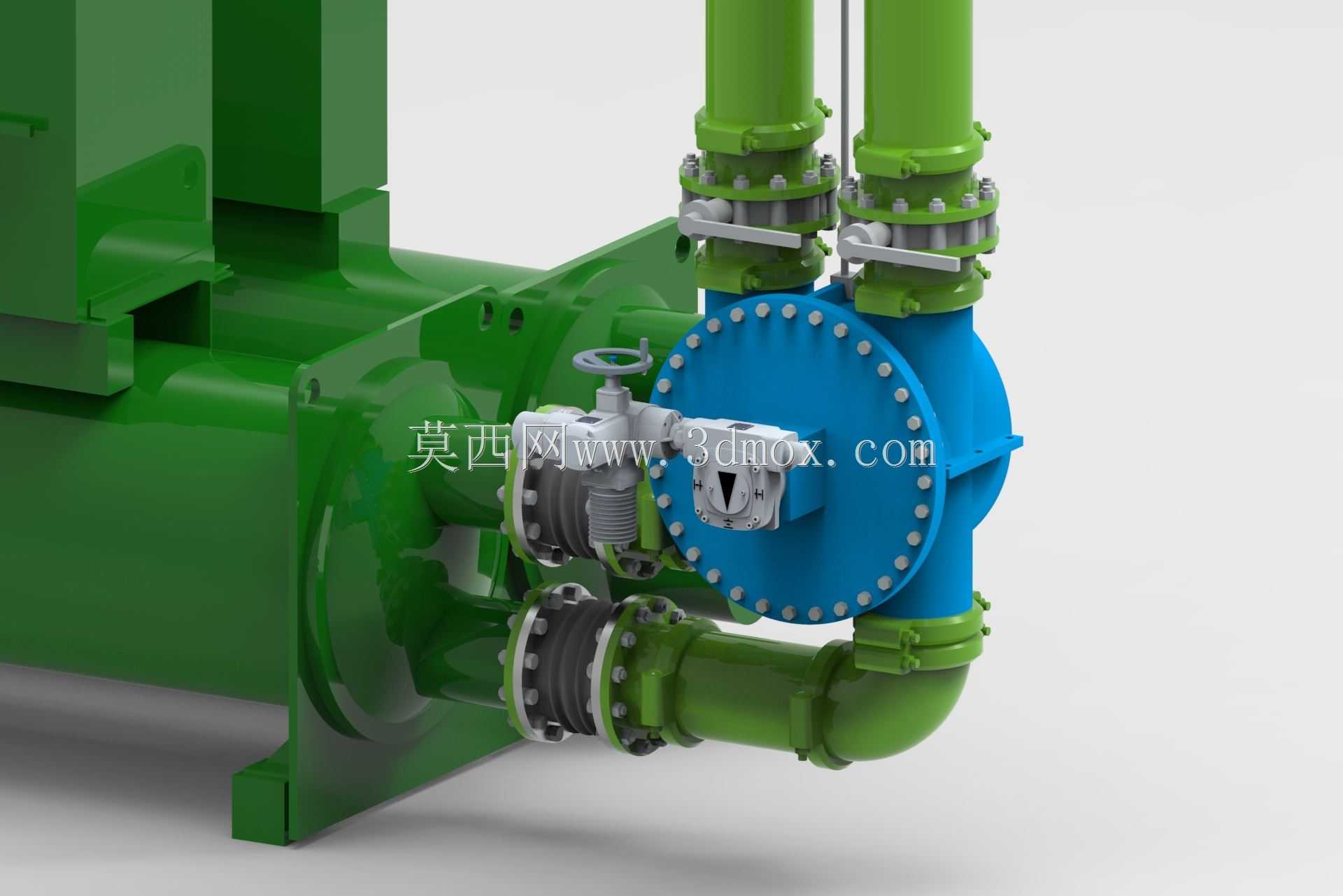

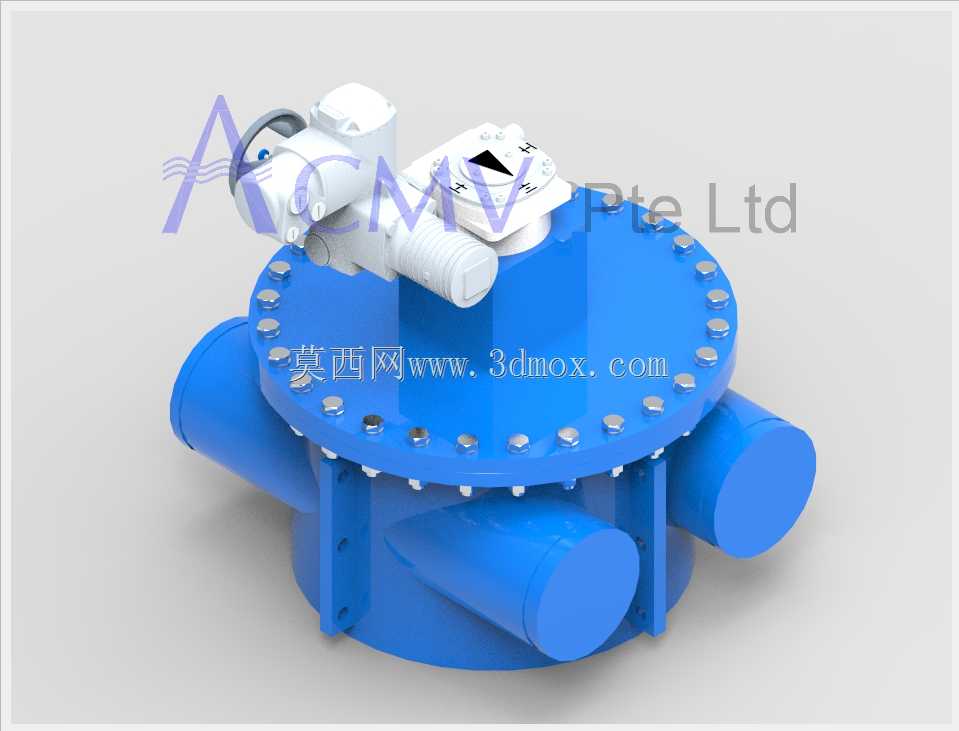

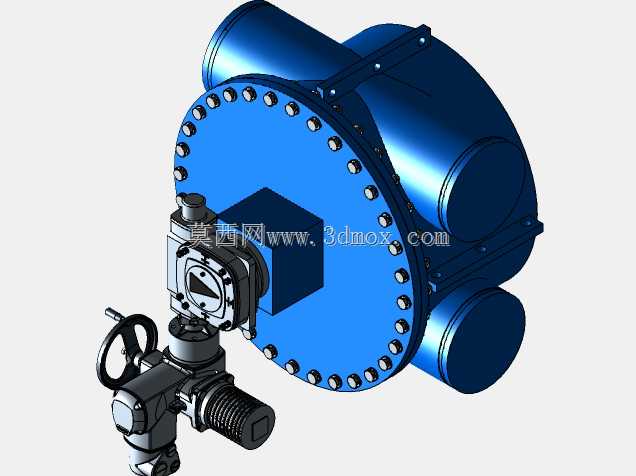

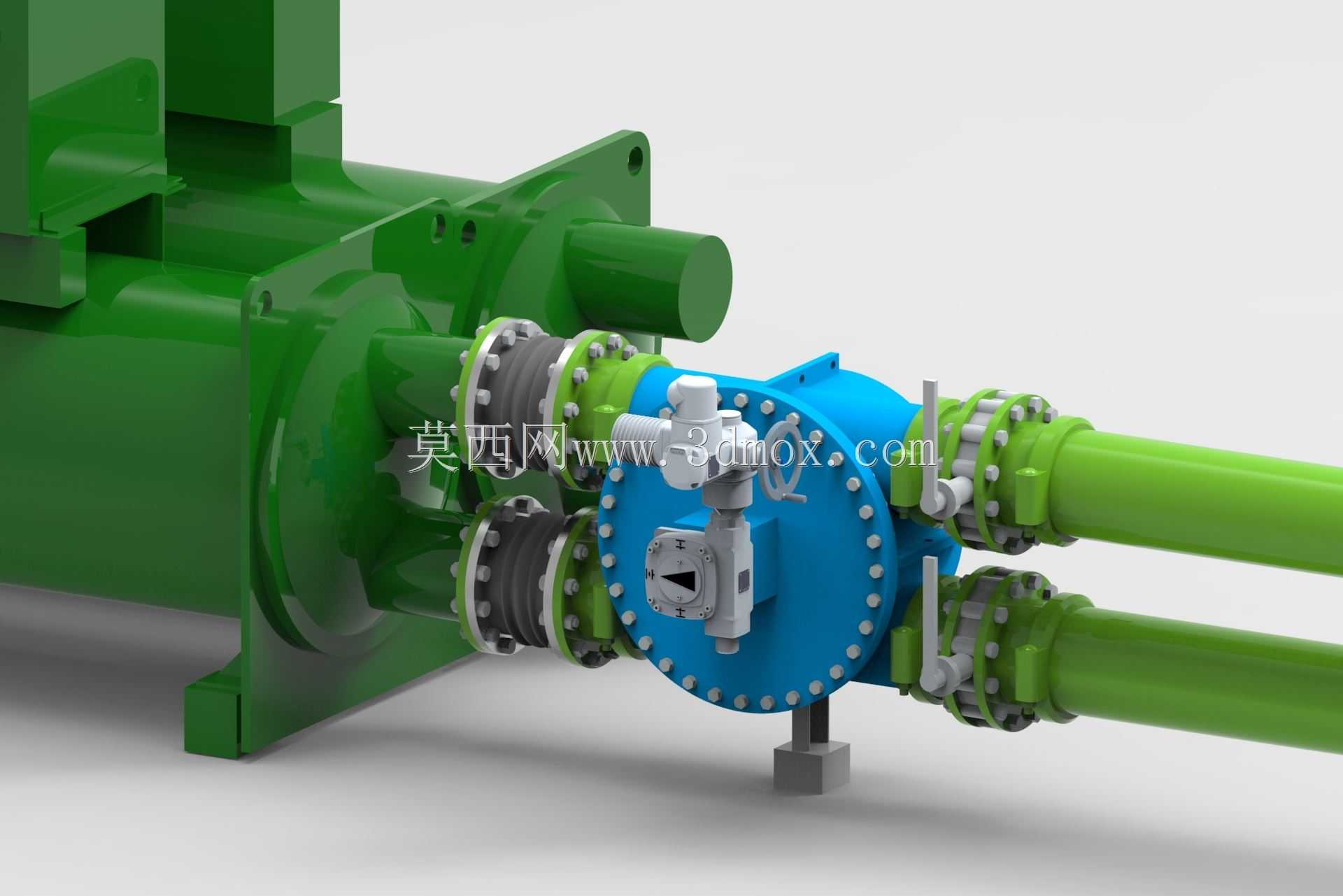

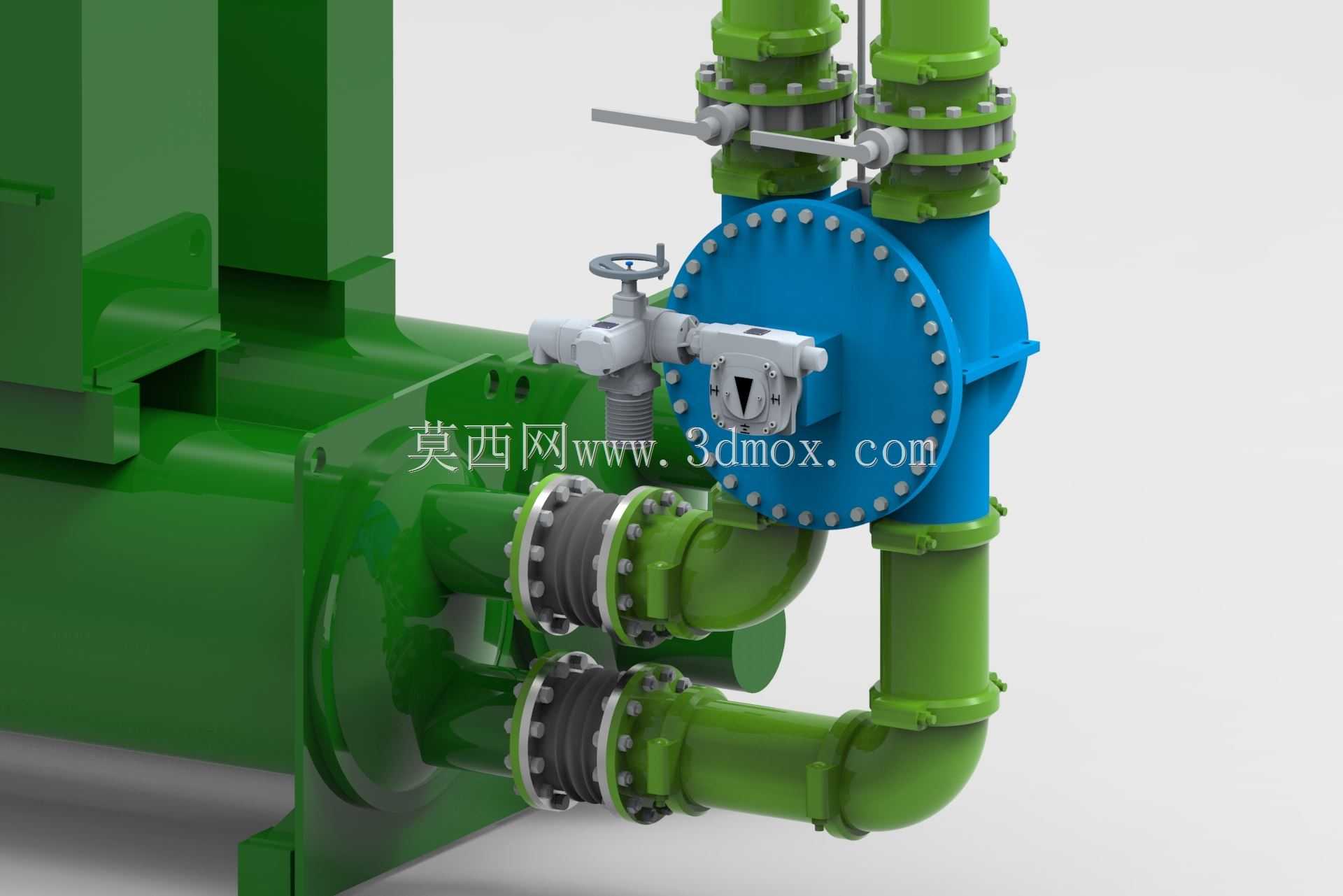

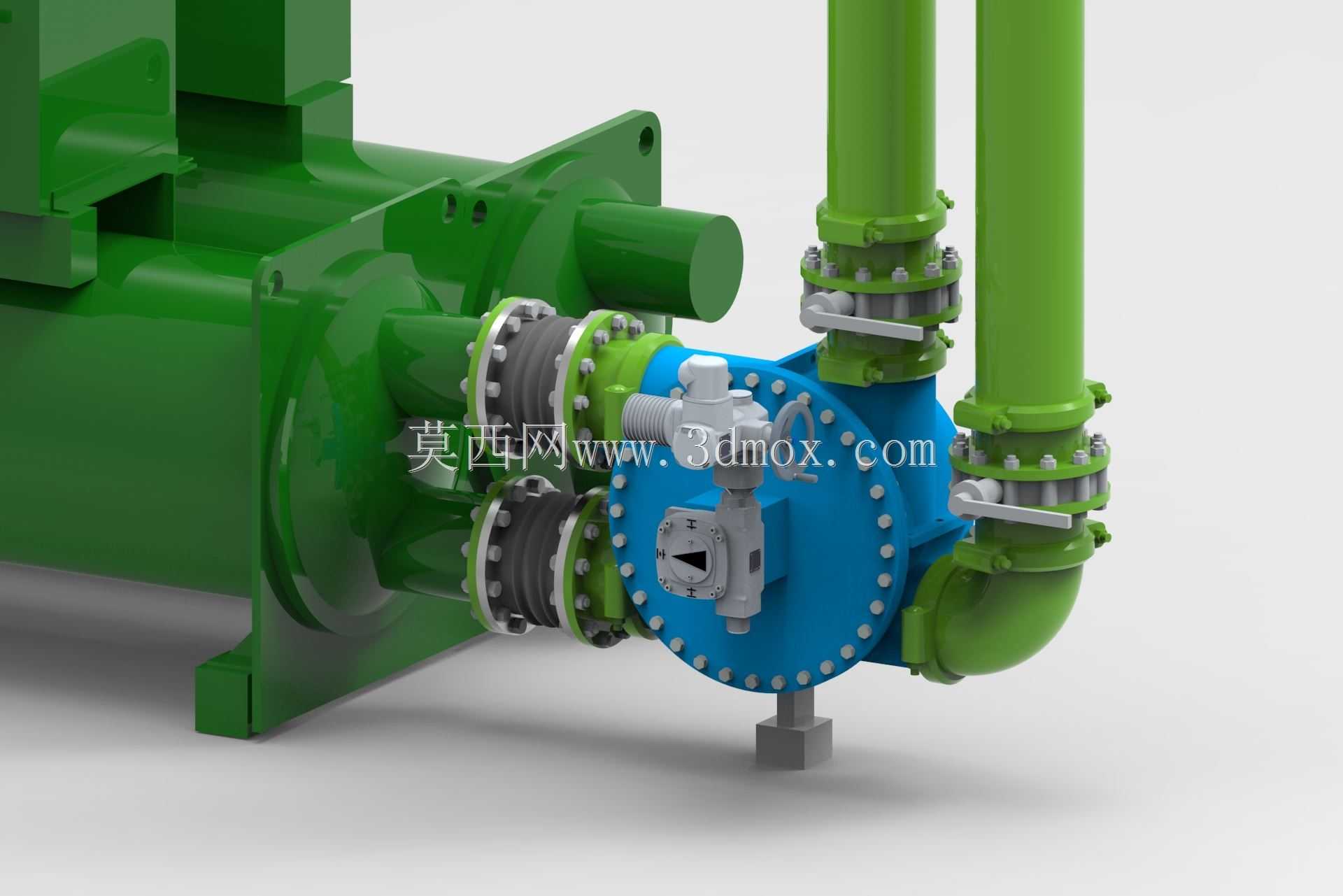

该装置是水冷冷凝器管路清洁系统的核心配套部件，主要应用于工业制冷、商用中央空调、大型工艺冷却循环水系统等场景，这类场景中水冷冷凝器长期运行时，换热管内壁会持续附着水垢、生物黏泥与杂质沉积物，会直接降低换热效率、抬升系统运行能耗，严重时还会造成管路堵塞、换热管腐蚀穿孔等故障，传统人工通炮清洁需要停机拆解管路，作业周期长、人力成本高，还会影响连续生产供冷的稳定性，这套自动刷管分流装置就是为解决在线自动清洁需求设计的。在实际运行中，装置串接在冷凝器的进出水主管路之间，核心功能是通过内部流道的切换，改变循环水在冷凝器换热管束内的流向，推动预装在换热管内的清洁刷沿管内壁往复移动，刮除管壁附着的各类沉积物，全程不需要停机拆解管路，就能完成换热管的在线清洁作业，能长期维持冷凝器的换热效率，降低系统运维成本与停机损失。从设计思路来看，装置采用四通流道集成式结构，将流道切换阀体、管路连接法兰、执行器安装位做了一体化整合，避免了多阀组拼接带来的泄漏风险与流阻损失；主体流道部分做了圆弧过渡处理，减少水流换向时的局部阻力，降低循环水泵的额外负载；阀体连接端采用带密封槽的法兰对接结构，适配常规工业循环水管道的安装标准，两侧对称布置的多组管路接口，可对应冷凝器的分区换热管束，实现分区清洁控制，避免单组流道流量过大造成清洁刷卡滞。从安装边界来看，装置整体采用卧式安装布局，底部带有一体式支撑脚，可直接固定在混凝土基础或钢制管廊支架上，不需要额外制作复杂的安装托架；两侧管路接口的中心高、法兰螺栓孔距均匹配行业通用的水冷冷凝器配套管路规格，执行器安装位预留了标准的连接尺寸，可适配电动、气动两类主流的换向执行机构，安装时只需要对接进出水主管与冷凝器分区管路，预留好执行器的操作维护空间即可，不需要对原有管路做大规模改造。装置的外观做了分区涂装处理，不同功能部件采用区分度较高的色彩标识，方便运维人员快速识别阀体、连接段、执行器等部件，日常巡检时可以直观判断各连接部位的密封状态，降低运维排查的难度。
