多行星轮排布式行星齿轮传动结构

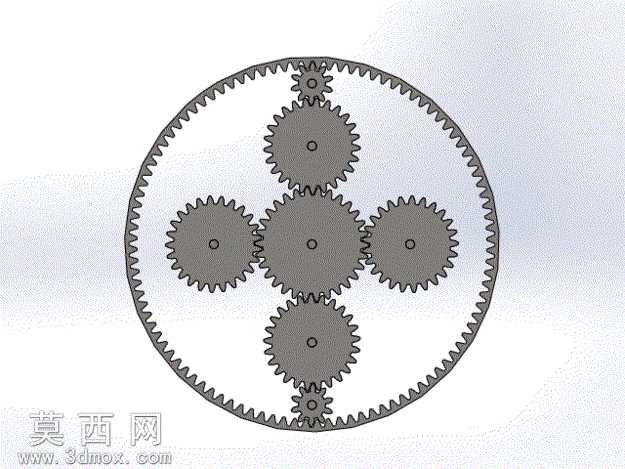

本作品为行星齿轮传动结构三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循行星轮系的啮合设计规范，保证各齿轮间的传动比匹配与齿形啮合精度。模型整体采用中心太阳轮搭配多组均匀分布行星轮、外侧包裹固定内齿圈的经典轮系布局，额外增设上下两组小直径过渡齿轮，拓展了传动比调节范围与动力传递路径。建模阶段对每一个齿轮的渐开线齿形进行精准绘制，通过方程式驱动齿廓曲线，还原真实齿轮的齿顶高、齿根高、压力角等核心参数，避免齿形失真导致的传动干涉问题。材质配置上，所有齿轮统一赋予合金钢材质属性，添加金属磨砂质感的表面纹理，模拟实际工业齿轮经过热处理后的金属表面状态，渲染阶段采用柔和的环境漫反射光照，清晰呈现各齿轮的齿形细节与装配层级，同时通过半透明化的内齿圈外圈处理，直观展示内部行星轮的排布位置与啮合关系。结构设计上，多组行星轮沿太阳轮周向均匀分布，可有效分担传动载荷，提升轮系整体承载能力，上下过渡齿轮的设置可实现动力的多级分流传递，适配需要大减速比、小安装空间的传动场景。设计过程中提前完成了静态干涉检查，验证各齿轮在装配状态下无齿面碰撞、无轴孔错位问题，同时预留了行星轮安装位的装配基准，可直接拓展添加行星架、输入输出轴等配套零部件，模型结构完整，齿形参数符合通用机械传动设计标准，可用于传动原理演示、结构方案验证、机械设计教学等场景，能够直观展示行星轮系的动力传递逻辑与多齿轮啮合的运动特性。
